Kingmach เซ็นเซอร์ลวดสั่นสำหรับการตรวจสอบสุขภาพเชิงโครงสร้าง

เซ็นเซอร์ลวดสั่นวัดค่าใน SHM

เซ็นเซอร์ลวดแบบสั่นจะแปลงการเปลี่ยนแปลงทางกลเป็นการเปลี่ยนแปลงความถี่เรโซแนนซ์ของลวดแรงดึง การอ่านค่าที่เข้ากันได้จะกระตุ้นสายไฟ ตรวจจับการตอบสนอง และใช้ค่าสัมประสิทธิ์การสอบเทียบเพื่อคำนวณความเครียด ความดัน โหลด หรือค่าทางวิศวกรรมอื่นๆ ความถี่คือปริมาณที่วัดได้ ดังนั้นความแปรผันของความต้านทานสายเคเบิลปกติจึงมีอิทธิพลต่อผลลัพธ์น้อยกว่าค่าความต้านทานหรือสัญญาณแรงดันไฟฟ้าระดับต่ำ ความต่อเนื่องของสายเคเบิล การป้องกัน การป้องกันความชื้น และความเข้ากันได้ในการอ่านค่ายังคงมีความสำคัญ

หากต้องการคำอธิบายเชิงลึกเกี่ยวกับกลไกการตรวจจับ โปรดตรวจสอบ สเตรนเกจแบบลวดแบบสั่นทำงานอย่างไร . ข้อได้เปรียบด้านวิศวกรรมมีความแข็งแกร่งที่สุดในการตรวจสอบที่ช้าและระยะยาว โดยที่ความเสถียรและเส้นทางเคเบิลยาวมีความสำคัญมากกว่าการตอบสนองแบบไดนามิกความถี่สูง เซ็นเซอร์เส้นลวดแบบสั่นไม่ใช่ตัวเลือกที่เหมาะสมสำหรับการสั่นสะเทือนอย่างรวดเร็ว การเคลื่อนไหวทั่วโลกขนาดใหญ่ หรือรูปทรงเรขาคณิตที่ต้องใช้เส้นทางการวัดแบบยืดหยุ่น แบบลวดดึง ออปติคอล หรือดาวเทียม

ตรวจสอบคำศัพท์เฉพาะทางก่อน RFQ

อย่าใช้ "ลวดสั่น" เป็นชื่อทั่วไปสำหรับเอาต์พุตความถี่หรือเครื่องมือดิสเพลสเมนต์แบบดิจิทัลทุกอัน รุ่น Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT และ JMDL-32XXAT ใช้หลักการปรับความถี่แบบอุปนัย JMDL-52XXADT ใช้ขดลวดเหนี่ยวนำสองตัว JMLS-22XXADT ใช้กลไกลวดสลิงที่มีการแปลงความต้านทานและการสื่อสารแบบดิจิทัล และ JMBD-1050 ใช้การวางตำแหน่ง GNSS คำศัพท์ที่ถูกต้องจะช่วยป้องกันช่องสัญญาณการอ่านข้อมูลที่ไม่ตรงกัน สมมติฐานการเดินสายไฟ และขั้นตอนการสอบเทียบ

สร้างห่วงโซ่การวัดก่อนที่จะเลือกแบบจำลอง

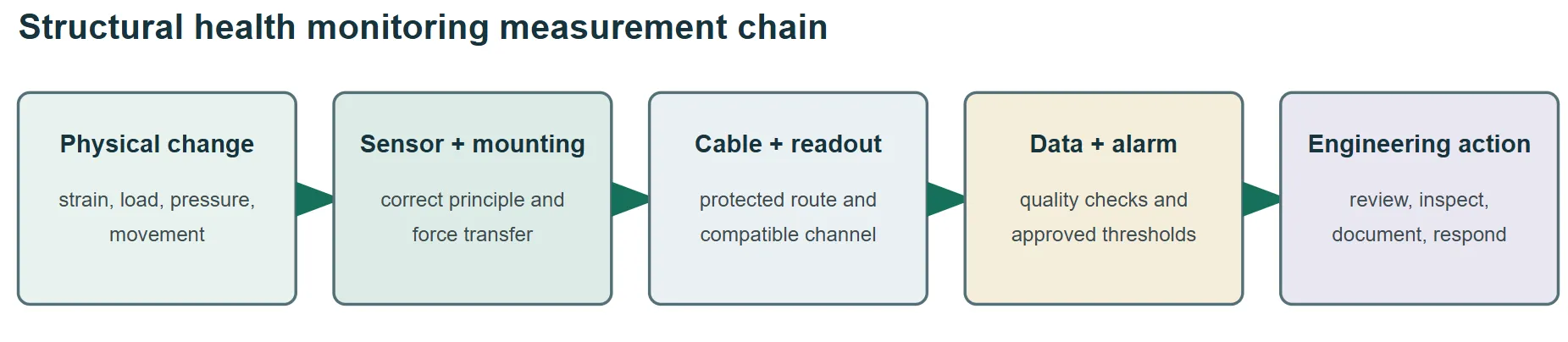

เซ็นเซอร์คือหนึ่งชั้นของระบบ SHM จุดตรวจวัด ฮาร์ดแวร์สำหรับติดตั้ง เส้นทางสายเคเบิลที่มีการป้องกัน การอ่านข้อมูลหรือตัวบันทึก ลิงก์การสื่อสาร ซอฟต์แวร์ เกณฑ์การแจ้งเตือน และขั้นตอนการตอบสนอง ต้องทำงานเป็นลูกโซ่เดียวกัน เซ็นเซอร์ที่มีความเสถียรสูงไม่สามารถแก้ไขจุดยึดที่ไม่เสถียร สายเคเบิลเสียหาย ช่องสัญญาณเข้ากันไม่ได้ การตีความอุณหภูมิไม่ดี หรือเกณฑ์การแจ้งเตือนที่ไม่มีพื้นฐานทางวิศวกรรม



• กำหนดคำถามทางวิศวกรรมและตัวแปรทางกายภาพก่อนเลือกกลุ่มเซนเซอร์
• ยืนยันว่าช่วง ความละเอียด ความสามารถในการทำซ้ำ พฤติกรรมของอุณหภูมิ และอัตราการสุ่มตัวอย่างสนับสนุนการตัดสินใจของสัญญาณเตือน
• ระบุการติดตั้ง การป้องกันสายเคเบิล การต่อสายดิน การป้องกันไฟกระชาก ช่องการอ่านข้อมูล การสื่อสาร การจัดเก็บข้อมูล และการเข้าถึงการบำรุงรักษา
• มอบหมายความรับผิดชอบในการอ่านค่าพื้นฐาน การอนุมัติเกณฑ์ การตรวจสอบสัญญาณเตือน การตรวจสอบ และการเก็บรักษาข้อมูล

เกณฑ์การคัดเลือกที่อยู่ในใบเสนอราคา

ตัวเลือกการตรวจสอบการเคลื่อนไหวแปดแบบและตำแหน่งที่พอดี

แปดตัวเลือกต่อไปนี้ปรากฏใน Kingmach's ช่วงทรานสดิวเซอร์ดิสเพลสเมนต์ . พวกเขาแก้ปัญหาการเคลื่อนไหวที่แตกต่างกันภายใน SHM แต่ไม่ใช่เซ็นเซอร์ลวดสั่นตัวเดียวที่มีแปดเวอร์ชัน เปรียบเทียบหลักการตรวจจับ เส้นทางการวัด วิธีการติดตั้ง เอาท์พุต และข้อกำหนดในการบำรุงรักษา ก่อนที่จะใช้โมเดลแทน

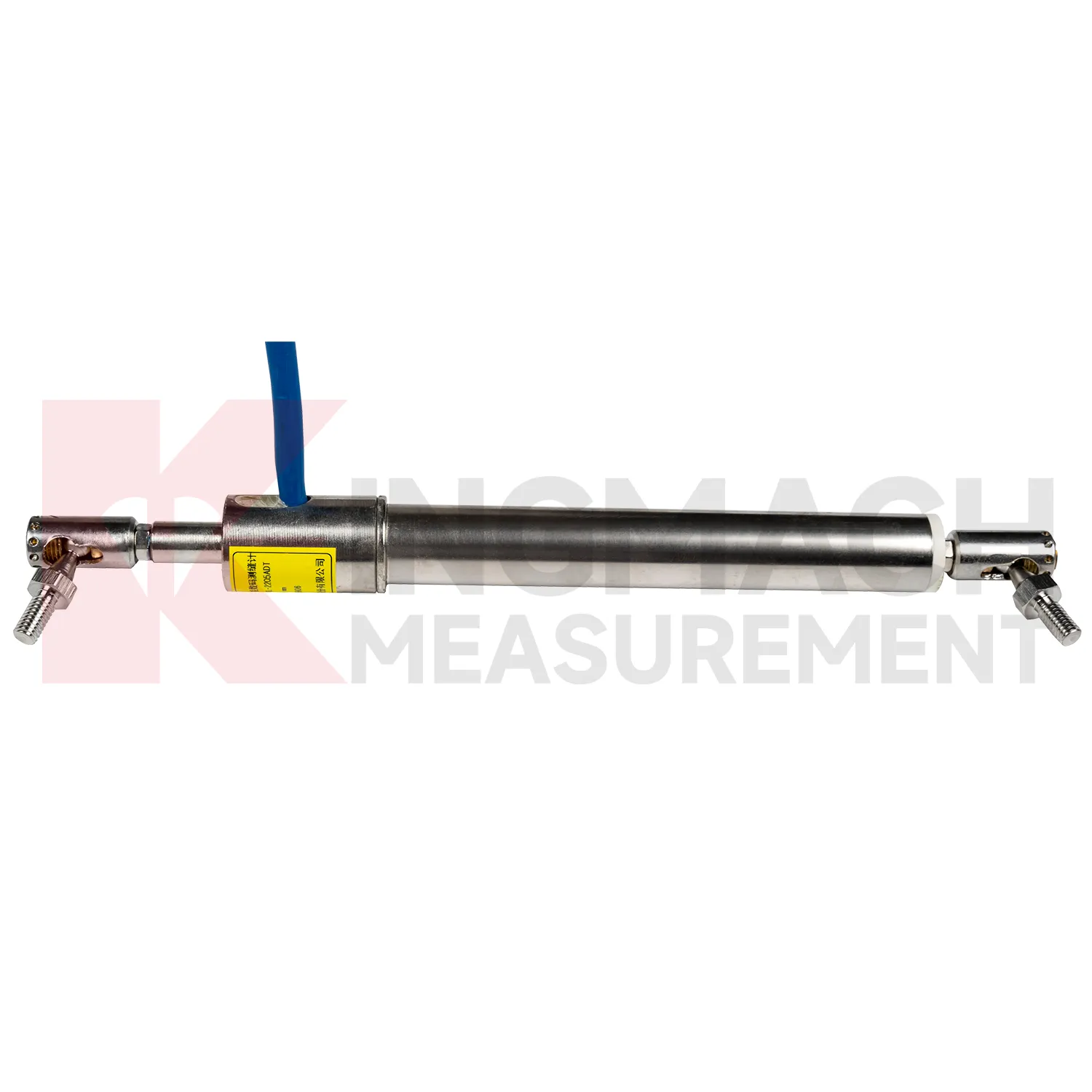

1. เกจวัดรอยแตกอัจฉริยะ: JMDL-22XXAT

ใช้ JMDL-22XXAT เกจวัดรอยแตกอัจฉริยะ เมื่อตัวแปรทางวิศวกรรมคือการเปลี่ยนแปลงความกว้างของรอยแตกร้าว รอยต่อ หรือรอยต่อขยาย ตัวเลือกช่วงมาตรฐานช่วยให้ผู้ซื้อสอดคล้องกับการเคลื่อนไหวที่คาดหวัง แทนที่จะยอมรับการเดินทางทั่วไปครั้งเดียว รูปทรงในการติดตั้งจะต้องถ่ายเทช่องเปิดเข้าไปในเกจโดยตรง ขณะเดียวกันก็รักษาพุกไว้ด้านนอกวัสดุที่เสียหายหรือหลวม ค่าที่อ่านได้เป็นศูนย์ควรบันทึกด้วยอุณหภูมิ สภาวะการติดตั้ง และการอ้างอิงรูปวาดที่เกี่ยวข้อง

โครงการสะพาน Egongyan Rail-only Bridge ใช้เกจวัดรอยแตกร้าวอัจฉริยะภายในระบบตรวจสอบสะพานที่กว้างขึ้น ซึ่งแสดงให้เห็นว่าเหตุใดข้อมูลรอยแตกร้าวจึงควรตีความด้วยการวัดโหลด การโก่งตัว ความเครียด และสิ่งแวดล้อม ข้อผิดพลาดทั่วไปคือการเลือกช่วงที่เล็กที่สุดเพื่อความแม่นยำที่ชัดเจน โดยไม่อนุญาตให้มีการเคลื่อนไหวตามฤดูกาลหรือออฟเซ็ตการติดตั้ง อีกประการหนึ่งกำลังติดตั้งข้ามรอยแตกที่ไม่ปกติโดยไม่ได้กำหนดแกนการเคลื่อนที่ สอบถามช่วงที่แน่นอน ความแม่นยำ ตัวเลือกอุณหภูมิ ความยาวสายเคเบิล อุปกรณ์เสริมสำหรับการติดตั้ง บันทึกการสอบเทียบ และการอ่านข้อมูลที่ใช้ร่วมกันได้ กำหนดผู้ที่สามารถรีเซ็ตศูนย์และวิธีบันทึกการรีเซ็ตในประวัติการตรวจสอบ

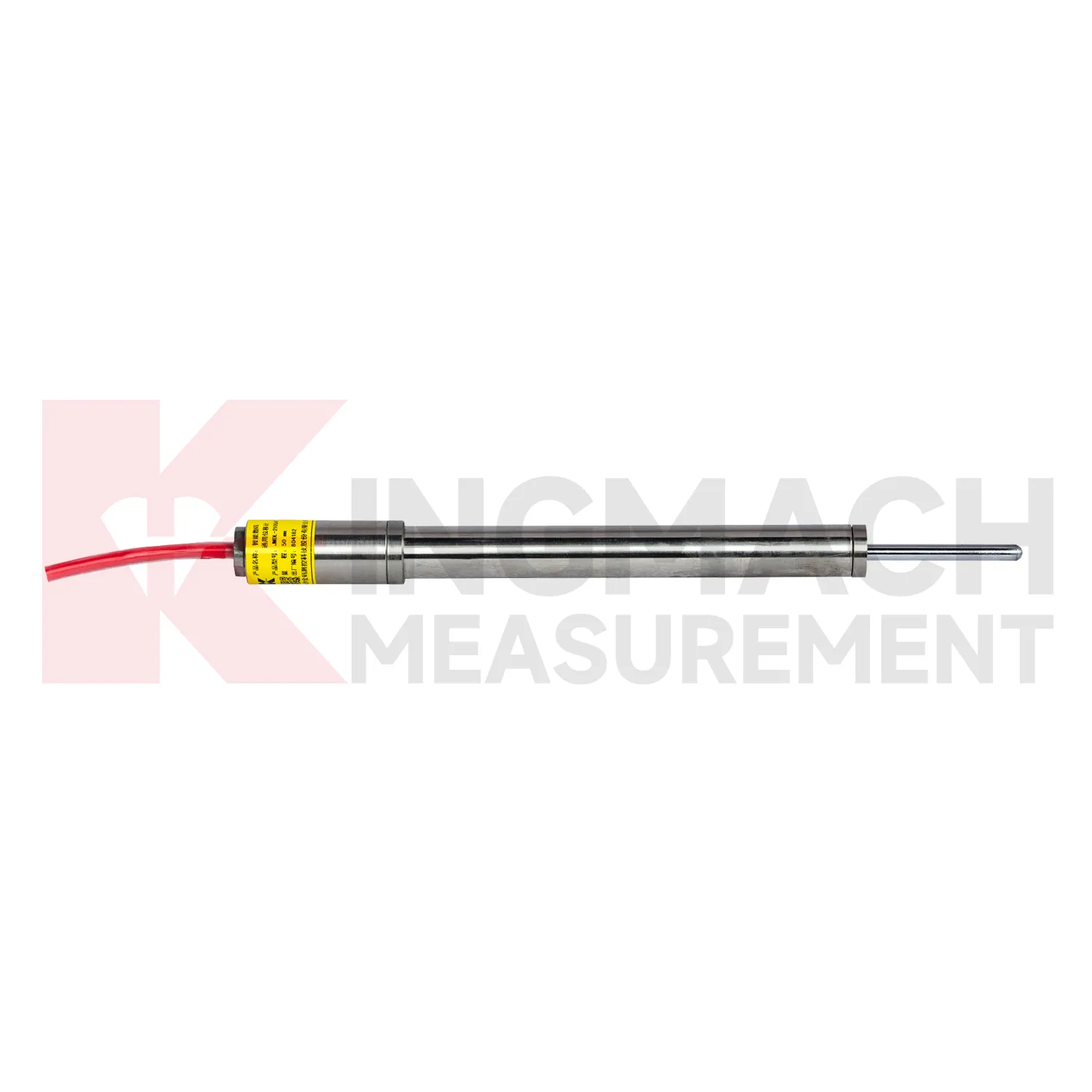

2. ดิสเพลสเมนต์มิเตอร์เอนกประสงค์: JMDL-21XXAT

ที่ JMDL-21XXAT ดิสเพลสเมนต์มิเตอร์เอนกประสงค์ เหมาะกับการเคลื่อนที่สัมพัทธ์โดยตรงระหว่างส่วนประกอบโครงสร้างทั้งสองเมื่อทิศทางการวัดชัดเจน งานทั่วไป ได้แก่ การเคลื่อนที่ของข้อต่อส่วนขยาย การเคลื่อนตัวของส่วนรองรับเฉพาะที่ และการเคลื่อนที่สัมพัทธ์ทั่วทั้งอินเทอร์เฟซที่กำหนด สถาปัตยกรรมการปรับความถี่แบบเหนี่ยวนำและฟังก์ชันดิจิทัลทำให้เป็นเทคโนโลยีที่แตกต่างจากเซ็นเซอร์ลวดสั่นแบบทั่วไป แม้ว่าความถี่จะเกี่ยวข้องกับกระบวนการวัดภายในก็ตาม

ก่อนสั่ง ให้วาดจุดคงที่ จุดที่เคลื่อนที่ ทิศทางที่คาดหวัง การขยายเริ่มต้น และซองการเคลื่อนที่ทั้งหมด ตรวจสอบว่าการหมุนหรือการเคลื่อนที่ตามขวางสามารถบรรทุกแกนหรือฉากยึดด้านข้างได้หรือไม่ ข้อผิดพลาดทั่วไปคือถือว่าเกจเอนกประสงค์เป็นคำตอบสากลเมื่อเส้นทางการเคลื่อนที่โค้ง ยาวเกินไป ไม่สามารถเข้าถึงได้ หรืออ้างอิงถึงวัสดุที่ไม่มั่นคง ในกรณีดังกล่าว วิธีการแบบยืดหยุ่น แบบลวดสลิง แบบหลายจุด ข้อเท็จจริง แบบออปติคอล หรือแบบ GNSS อาจตอบคำถามได้อย่างน่าเชื่อถือมากขึ้น ต้องมีภาพวาดการติดตั้งที่มีขนาดและตรวจสอบตำแหน่งเริ่มต้นที่ติดตั้งก่อนที่จะยอมรับการอ่านค่าพื้นฐาน

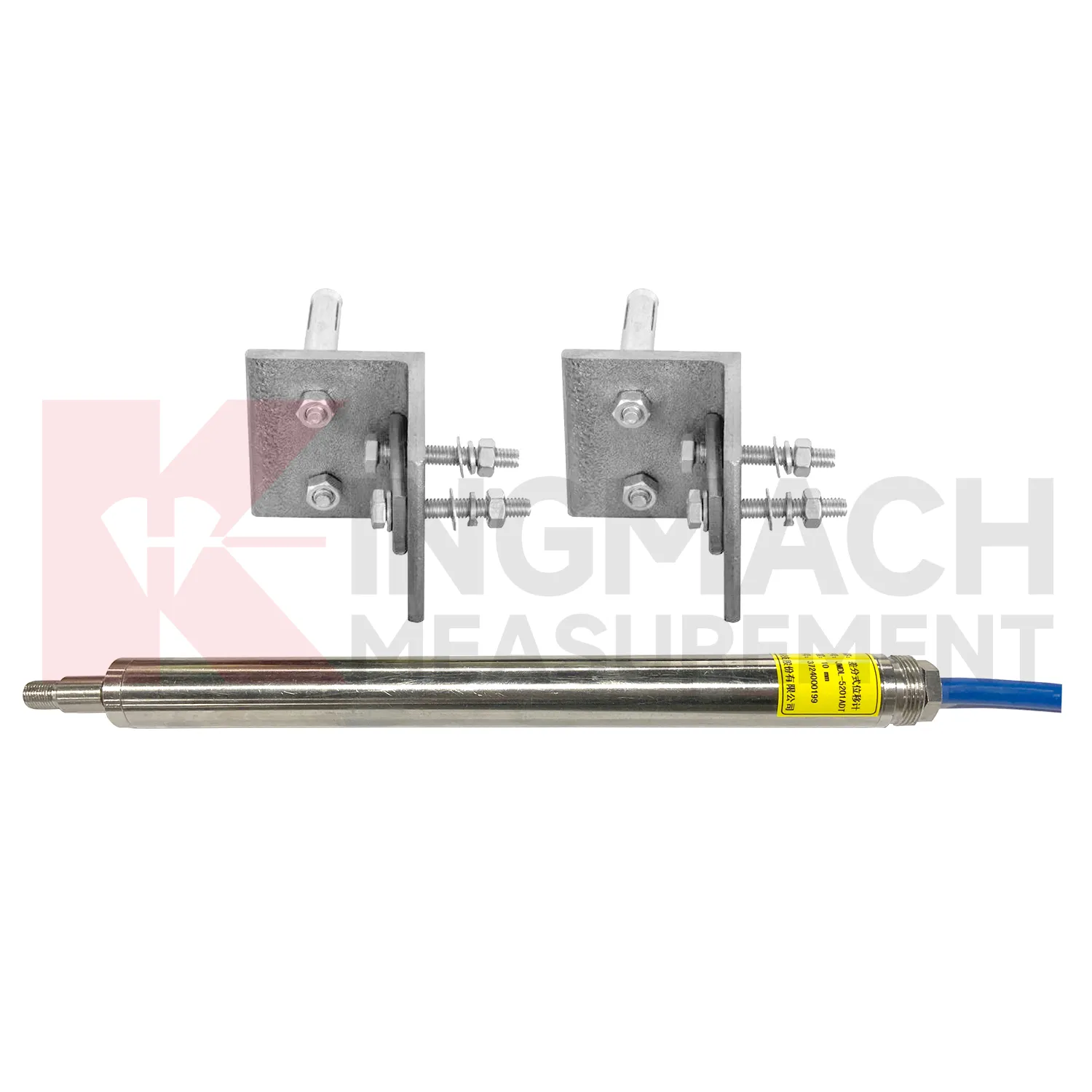

3. มิเตอร์วัดการเคลื่อนที่แบบดิฟเฟอเรนเชียล: JMDL-52XXADT

เลือก JMDL-52XXADT ดิฟเฟอเรนเชียลดิสเพลสเมนต์มิเตอร์ เมื่อการตัดสินใจขึ้นอยู่กับความแตกต่างในการเคลื่อนไหวระหว่างสองจุด เช่น การเคลื่อนที่สัมพัทธ์ข้ามข้อต่อ ส่วน หรือส่วนต่อประสาน ขดลวดเหนี่ยวนำสองตัวที่เชื่อมต่อกันจะตอบสนองในทิศทางตรงกันข้ามในขณะที่แกนเคลื่อนที่ การคำนวณส่วนต่างมีจุดมุ่งหมายเพื่อลดอิทธิพลของสิ่งแวดล้อมทั่วไป รวมถึงผลกระทบที่เกี่ยวข้องกับอุณหภูมิ หลักการทำงานนี้ต้องไม่เรียกว่าลวดสั่น

จุดอ้างอิงเป็นส่วนหนึ่งของการวัด ถ้าพุกตัวใดตัวหนึ่งเคลื่อนที่อย่างอิสระ ผลลัพธ์ที่ได้อาจจะถูกต้องสำหรับรูปทรงที่ติดตั้งไว้ แต่ผิดสำหรับการตีความทางวิศวกรรม รวมความแข็งของตัวยึด การวางแนว ตำแหน่งเริ่มต้น การเคลื่อนตัวทางความร้อน การเข้าถึง และการป้องกันสายเคเบิลไว้ในแบบร่างการติดตั้ง ข้อผิดพลาดทั่วไปคือการใช้เกจวัดส่วนต่างเมื่อโครงการต้องการตำแหน่งที่แน่นอนหรือการเดินทางระยะไกล ยืนยันหน้าต่างอ้างอิงและแบบแผนสัญญาณที่คาดหวังก่อนที่จะกำหนดการเตือน ในระหว่างการทดสอบการใช้งาน ให้ใช้การเคลื่อนไหวที่ได้รับการควบคุมทั้งสองทิศทาง และตรวจสอบป้าย การส่งคืน และการทำแผนที่ช่อง

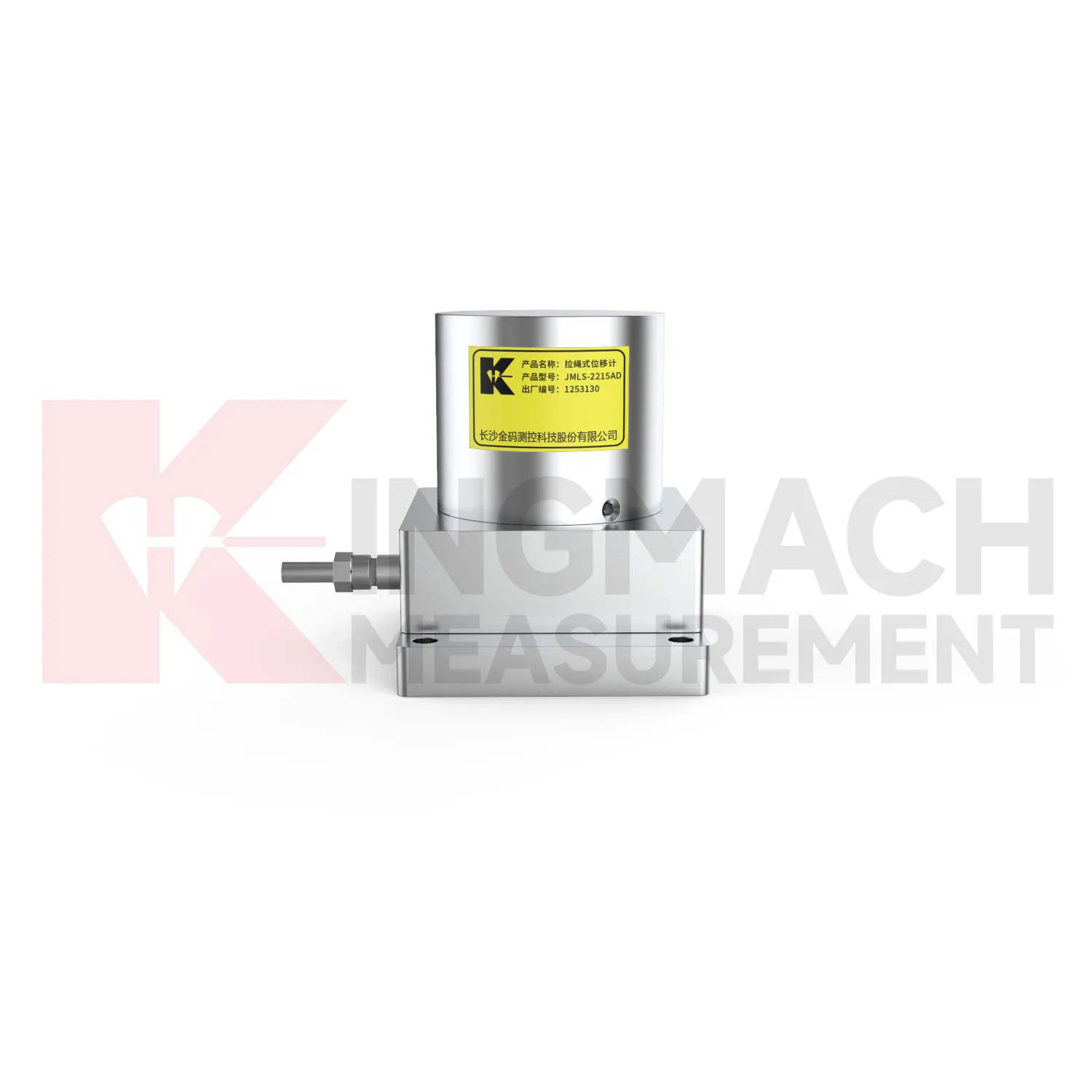

4. เซนเซอร์ดิสเพลสเมนต์เซนเซอร์แบบลวดสลิง: JMLS-22XXADT

ที่ JMLS-22XXADT เซนเซอร์ดิสเพลสเมนต์เซนเซอร์แบบลวดสลิง แปลงการต่อหรือการหดกลับของสายเคเบิลผ่านแกนม้วนและกลไกการตรวจจับแบบหมุน จะมีประโยชน์เมื่อการเดินทางมีขนาดใหญ่ขึ้นหรือแท่งวัดแข็งไม่สามารถไปตามเส้นทางที่มีอยู่ได้ การสื่อสาร RS485 ช่วยลดความยุ่งยากในการเชื่อมต่อกับระบบรับสัญญาณที่เข้ากันได้ แต่เส้นทางเคเบิลเชิงกลยังคงเป็นปัญหาการติดตั้งหลัก

• รักษาสายเคเบิลให้อยู่ในแนวเดียวกับการเคลื่อนไหวที่ต้องการ และป้องกันไม่ให้เกิดการเสียดสี การกีดขวาง น้ำแข็ง เศษเล็กเศษน้อย และการกระแทกโดยไม่ตั้งใจ
• ตรวจสอบแรงดึงกลับ ความแข็งแรงของพุก ระยะเคลื่อนที่ที่ใช้งานได้ รูปทรงโค้งงอ การปิดผนึกของตู้ การตั้งค่าโปรโตคอล และการเข้าถึงเพื่อตรวจสอบ
• อย่าใช้การเคลื่อนที่ที่ระบุแบบเต็มเป็นความเคลื่อนไหวในการออกแบบ การติดตั้งสำรองและส่วนต่างเหตุการณ์ที่รุนแรง

ข้อผิดพลาดที่พบบ่อยคือการมุ่งเน้นไปที่ความละเอียดทางอิเล็กทรอนิกส์โดยไม่สนใจกลไกของสายเคเบิล การจัดตำแหน่งที่ไม่ดีหรือเส้นทางที่ไม่มีการป้องกันอาจทำให้เกิดการเสียดสี การหย่อน หรือความเสียหายที่ไม่มีเอาต์พุตดิจิทัลใดสามารถแก้ไขได้ ยืนยันทิศทางการดึงและพฤติกรรมการถอยกลับตลอดการเคลื่อนที่ที่คาดไว้ทั้งหมดก่อนที่จะปิดกล่องป้องกัน

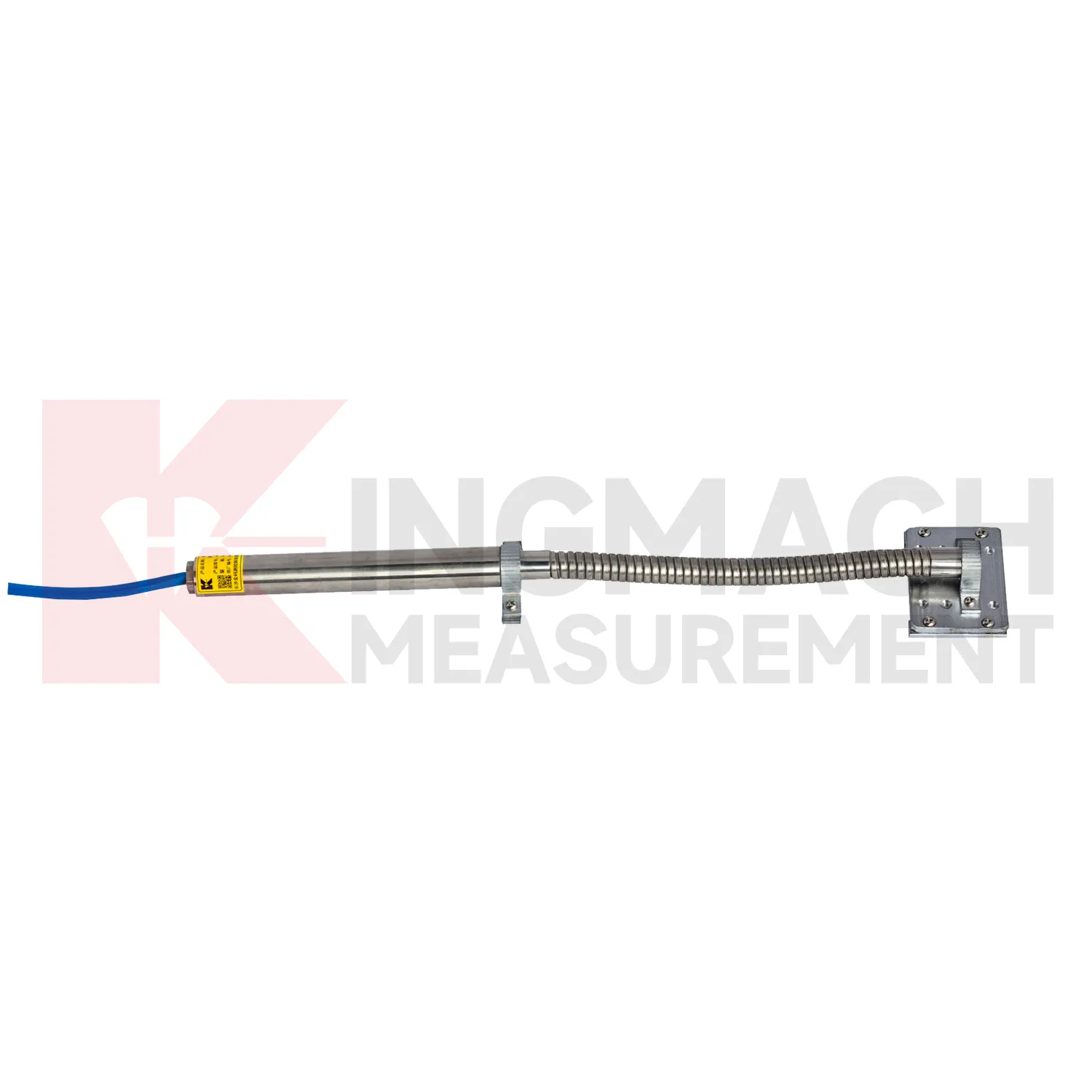

5. มิเตอร์ดิสเพลสเมนต์แบบยืดหยุ่น: JMDL-24XXAT

ใช้ JMDL-24XXAT ดิสเพลสเมนต์มิเตอร์แบบยืดหยุ่น เมื่อองค์ประกอบการตรวจจับต้องเปลี่ยนรูปด้วย geogrid หรือการเสริมแรงแบบฝังอื่น ๆ แทนที่จะขยายช่องว่างตรงที่สะอาด ส่วนต่อขยายที่ยืดหยุ่นติดตามการเคลื่อนที่ของวัสดุ ในขณะที่การจัดเรียงการตรวจจับความถี่แบบเหนี่ยวนำภายในช่วยหลีกเลี่ยงการเลื่อนสัมผัสระหว่างแกนและขดลวด ทำให้แบบจำลองนี้เกี่ยวข้องกับการใช้งานดินเสริมแรง ชั้นล่าง ความลาดชัน และฐานราก ซึ่งเกจพื้นผิวแข็งจะบิดเบือนเส้นทางการวัด

การวางแผนการติดตั้งควรครอบคลุมการวางแนวเซ็นเซอร์ การแนบกับส่วนเสริม การป้องกันระหว่างการวางตำแหน่งการเติม ทางออกของสายเคเบิล โหลดการบดอัด การอ่านครั้งแรก และความสัมพันธ์ระหว่างส่วนขยายที่วัดได้และความเครียดทางวิศวกรรม ข้อผิดพลาดทั่วไปคือการรักษาแกนที่ยืดหยุ่นว่าไม่สามารถทำลายได้โดยกลไก อุปกรณ์ก่อสร้าง การโค้งงออย่างแหลมคม การยึดติดที่ไม่ดี หรือการวางตำแหน่งเติมที่ไม่สามารถควบคุมได้ อาจทำให้ชุดประกอบเสียหายหรือแยกออกจากวัสดุได้ ต้องมีคำชี้แจงวิธีการติดตั้งและการตรวจสอบจุดยึดก่อนฝัง ถ่ายภาพสิ่งที่แนบมาและเส้นทางสายเคเบิล เพื่อให้การตรวจสอบข้อมูลในภายหลังสามารถยืนยันรูปทรงที่ติดตั้งได้

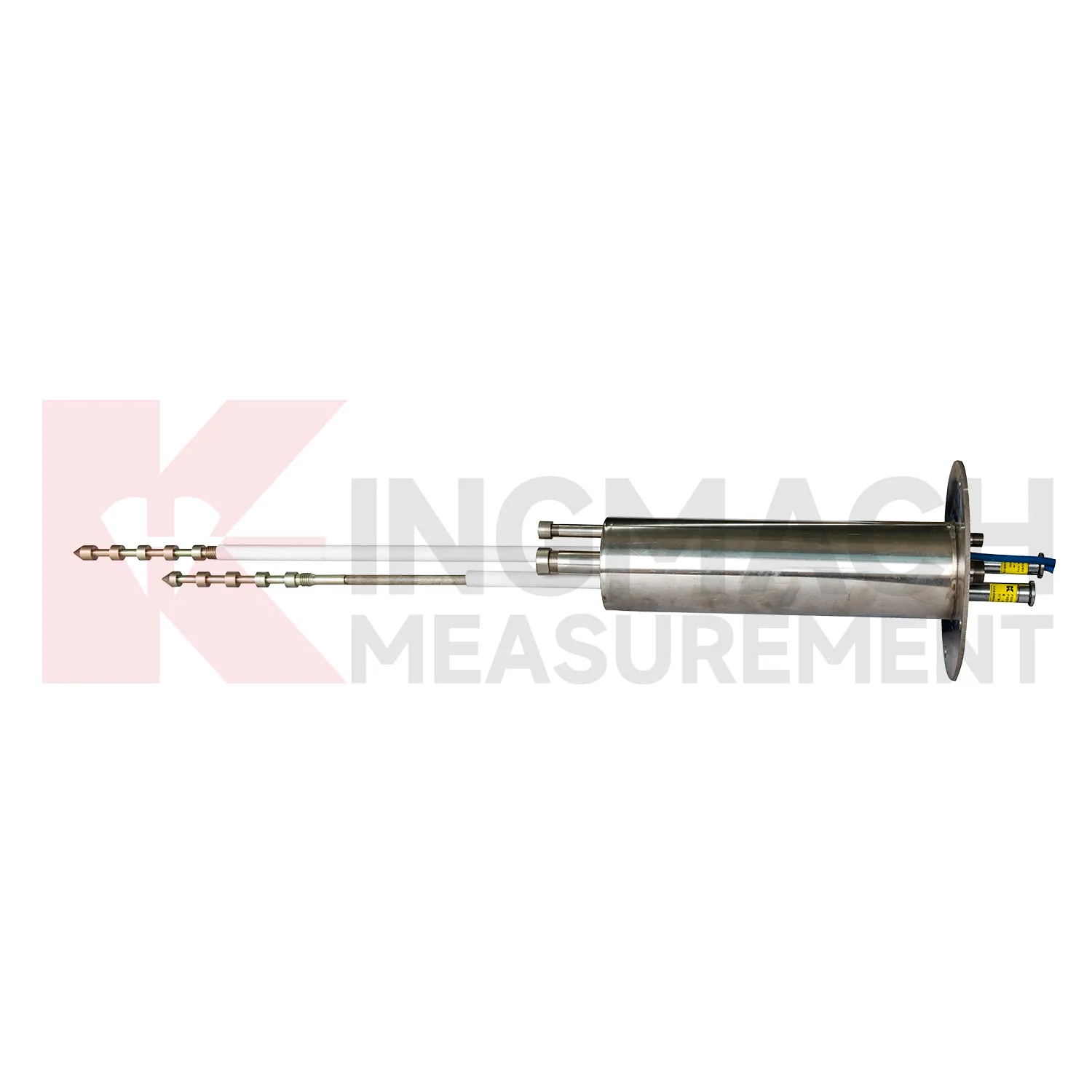

6. ดิสเพลสเมนต์มิเตอร์แบบหลายจุด: JMDL-31XXAT

ที่ JMDL-31XXAT ดิสเพลสเมนต์มิเตอร์แบบหลายจุด แยกการเคลื่อนไหวที่ระดับความลึกหลายระดับในหิน เนินเขา หลุมฐานราก หรือพื้นอุโมงค์โดยรอบ พุกที่ติดตั้งที่ความลึกต่างกันจะเชื่อมต่อผ่านแท่งและท่อป้องกันเข้ากับดิสเพลสเมนต์เกจแต่ละอัน การเปรียบเทียบจุดต่างๆ ช่วยให้วิศวกรแยกแยะการเสียรูปแบบตื้นจากการเคลื่อนไหวที่ลึกกว่าได้ ข้อมูลนี้มีข้อมูลมากกว่าการอ่านพื้นผิวเพียงครั้งเดียว เมื่อตำแหน่งของโซนที่ใช้งานอยู่ไม่แน่นอน

ทีมออกแบบควรระบุความลึกและเส้นผ่านศูนย์กลางของหลุมเจาะ แผนผังสามถึงห้าจุด ความลึกของพุก ธรณีวิทยา ยาแนว ความยาวก้าน การป้องกันส่วนหัว การเดินสายเคเบิล ลำดับการติดตั้ง และขั้นตอนพื้นฐาน ข้อผิดพลาดทั่วไปคือการเลือกระยะห่างระหว่างจุดเท่ากันโดยไม่มีการอ้างอิงถึงชั้นหิน ความต่อเนื่อง ระยะการขุด หรือเขตแรงเฉือนที่คาดไว้ ความเสี่ยงอีกประการหนึ่งคือการปล่อยให้ยาแนวหรือเหล็กเส้นสร้างจุดเชื่อมต่อระหว่างจุดต่างๆ โดยไม่ได้ตั้งใจ ปฏิบัติต่อบันทึกการออกแบบและการติดตั้งหลุมเจาะโดยเป็นส่วนหนึ่งของข้อกำหนดเฉพาะของอุปกรณ์ ต้องมีกำหนดการเชิงลึกขั้นสุดท้ายและการระบุจุดที่ติดตั้งเพื่อให้ตรงกับแผนผังช่องของตัวบันทึก

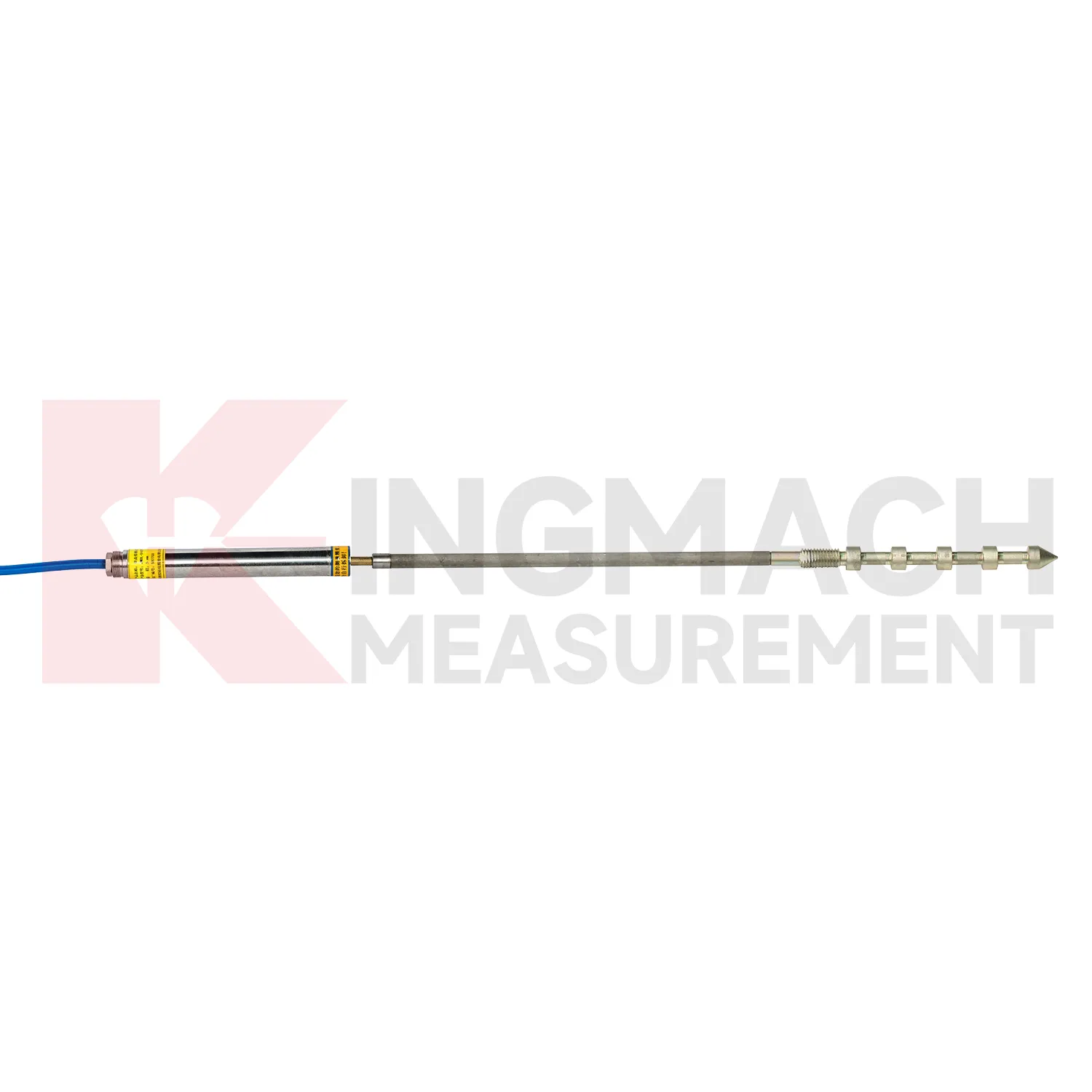

7. เครื่องวัดการเคลื่อนที่ของหินจุดเดียว: JMDL-32XXAT

ที่ JMDL-32XXAT มิเตอร์วัดการเคลื่อนที่ของหินดาดจุดเดียว วัดการเคลื่อนไหวระหว่างการอ้างอิงพื้นผิวหรือโครงสร้างกับพุกลึกหนึ่งอัน ซึ่งเหมาะกับการเสียรูปของหินในอุโมงค์ การเคลื่อนย้ายฐานรากของเขื่อน การเคลื่อนตัวของทางลาด หรือการใช้งานในหลุมฐานราก เมื่อวิศวกรสามารถระบุความลึกอ้างอิงที่มั่นคงและมีความหมายได้ เครื่องมือนี้ผสมผสานเซ็นเซอร์ดิสเพลสเมนต์ ก้าน พุก ท่อป้องกัน และส่วนประกอบส่วนหัวเข้าด้วยกัน ดังนั้นการออกแบบรูเจาะและพุกจึงส่งผลโดยตรงต่อผลลัพธ์

อย่าทึกทักเอาเองว่าความลึกโดยอัตโนมัติหมายถึงความมั่นคง ตรวจสอบธรณีวิทยา การผุกร่อน ข้อต่อ น้ำใต้ดิน อิทธิพลของการขุดค้น และโซนการเสียรูปที่คาดไว้ ก่อนที่จะเลือกความลึกของพุก จุดเดียวไม่สามารถแสดงการกระจายการเคลื่อนไหวเหนือจุดยึดได้ ใช้ระบบหลายจุดเมื่อจำเป็นต้องสร้างโปรไฟล์เชิงลึก ข้อผิดพลาดที่พบบ่อยที่สุดคือการเรียกจุดยึดลึกว่า "ข้อเท็จจริง" โดยไม่ได้ระบุว่าเหตุใดจึงเป็นข้อมูลอ้างอิงที่ยอมรับได้ รวมบันทึกหลุมเจาะ บันทึกการอัดฉีด ความยาวที่ติดตั้ง และการอ่านค่าพื้นฐานในเอกสารการยอมรับ หากความเสถียรของการอ้างอิงยังคงไม่แน่นอน ให้เพิ่มการสำรวจอิสระหรือจุดตรวจวัดอื่นเพื่อตรวจสอบ

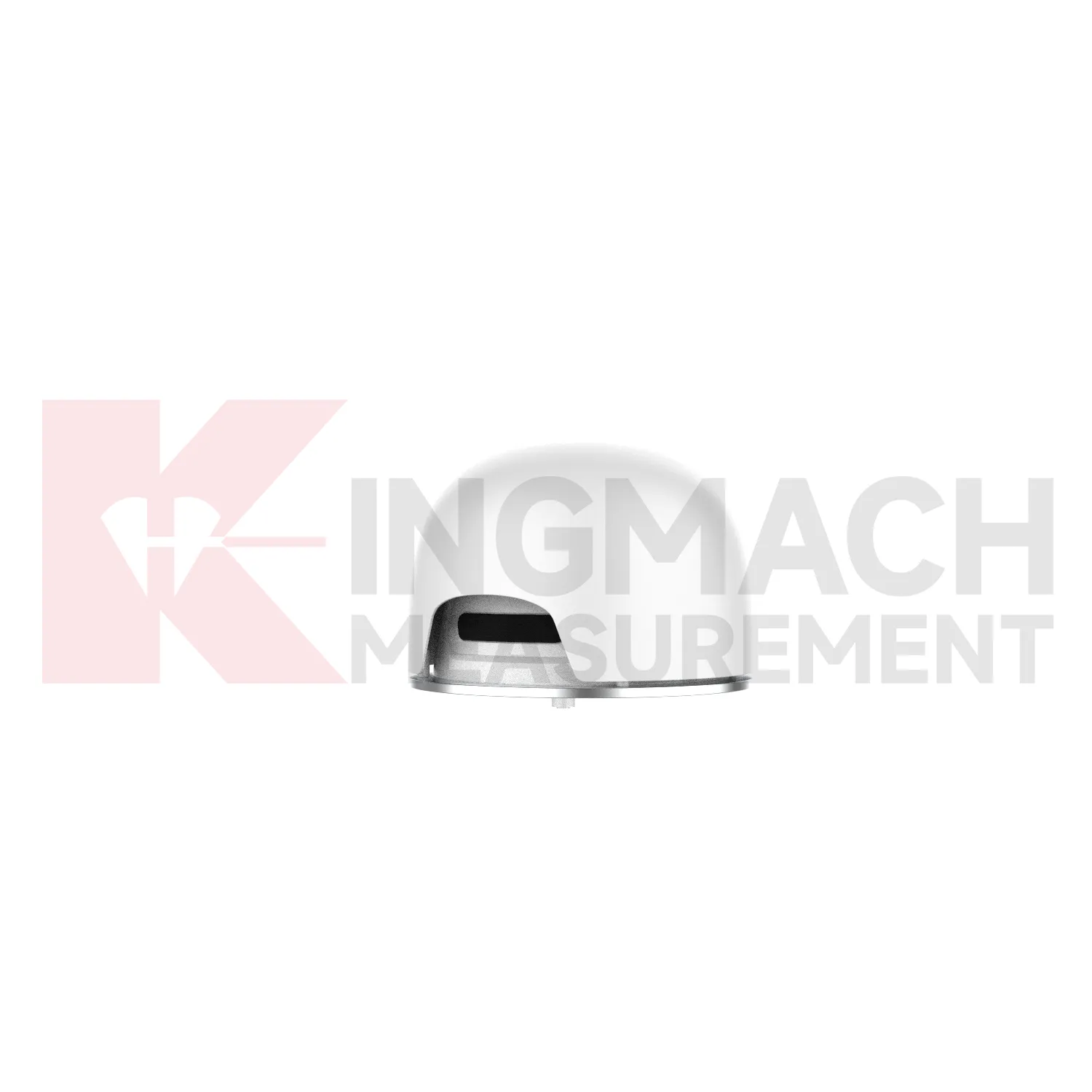

8. การตรวจสอบการเคลื่อนที่ของ GNSS: JMBD-1050

ใช้ อุปกรณ์ตรวจสอบ JMBD-1050 GNSS สำหรับการเปลี่ยนแปลงตำแหน่งแนวนอนและแนวตั้งของสะพานที่เปิดโล่ง ทางลาด เขื่อน เหมือง ทางรถไฟ หรือโครงสร้างขนาดใหญ่ GNSS วัดตำแหน่งทั่วโลกมากกว่าการเปิดรอยแตกร้าวในพื้นที่หรือการเคลื่อนที่ของก้าน ระบบต้องการสถาปัตยกรรมการวางตำแหน่ง อนุสาวรีย์การติดตั้ง แหล่งจ่ายไฟ การสื่อสาร และวิธีการประมวลผลข้อมูลที่เหมาะสม สามารถครอบคลุมระดับการเคลื่อนไหวและระยะทางที่ไม่สามารถทำได้สำหรับเซนเซอร์แบบสัมผัสเฉพาะที่

ก่อนการจัดซื้อ ให้ตรวจสอบทัศนวิสัยของดาวเทียม ความเสี่ยงหลายเส้นทาง ตำแหน่งเสาอากาศ วิธีอ้างอิงหรือแก้ไข ระบบพิกัด ช่วงเวลาการสุ่มตัวอย่าง พลังงานอิสระ ความครอบคลุมของการสื่อสาร การป้องกันฟ้าผ่า และวิธีกรองและแจ้งเตือนพาหะการกระจัด ข้อผิดพลาดทั่วไปคือการติดตั้ง GNSS ใกล้กับโครงสร้างสะท้อนแสงหรือท้องฟ้าที่ถูกบดบัง และคาดหวังคุณภาพข้อมูลเดียวกันกับไซต์แบบเปิด GNSS และเซ็นเซอร์ในพื้นที่มักจะทำงานร่วมกัน: GNSS ติดตามการเคลื่อนไหวทั่วโลก ในขณะที่เกจรอยแตกหรือเครื่องมือลึกจะระบุกลไกการเปลี่ยนรูปเฉพาะที่ รวมการสำรวจมุมมองท้องฟ้าและการสื่อสารไว้ในแผนการตอบรับก่อนการติดตั้ง

หลักฐานโครงการที่ตรวจสอบแล้วและสิ่งที่ผู้ซื้อควรเรียนรู้

การอ้างอิงโปรเจ็กต์ที่มีชื่อจะมีประโยชน์ก็ต่อเมื่อมีการชี้แจงขอบเขตของระบบเท่านั้น กรณีที่ได้รับการตรวจสอบแล้วสามกรณีด้านล่างนี้แสดงการตรวจสอบด้วยเซ็นเซอร์หลายตัว แทนที่จะเป็นการกล่าวอ้างความสำเร็จแบบโมเดลเดียว ใช้สิ่งเหล่านี้เพื่อกำหนดกรอบตัวแปร สถาปัตยกรรมการเข้าซื้อกิจการ และความเสี่ยงภาคสนามที่อยู่ใน RFQ ของโครงการ

สะพาน: สะพาน Egongyan Rail-only

ที่ โครงการติดตามตรวจสอบสะพานรถไฟ Egongyan เท่านั้น ในฉงชิ่งได้รวมเกจวัดรอยร้าวอัจฉริยะเข้ากับเครื่องมือวัดแรงของสายเคเบิล การโก่งตัว ความเครียด การสั่นสะเทือน และสิ่งแวดล้อม สำหรับการจัดซื้อจัดจ้าง หมายความว่าไม่ควรขอให้เกจวัดรอยแตกร้าวมาอธิบายทุกการตอบสนองของโครงสร้าง กำหนดว่าอุณหภูมิ พฤติกรรมที่เกี่ยวข้องกับการจราจร แรงของสายเคเบิล การโก่งตัว และแนวโน้มการแตกร้าวจะถูกจัดเรียงและตรวจสอบตามเวลาอย่างไร

อุโมงค์: ทางด่วนหยูผิง-ผานโจว

ที่ โครงการติดตามทางด่วนยู่ผิง-ผานโจว ในกุ้ยโจวครอบคลุมการตั้งถิ่นฐานของอุโมงค์ การบรรจบกัน รอยแตกร้าว และความเครียดของโครงสร้าง การผสมอุปกรณ์ประกอบด้วยการวัดการแตกร้าวและการเคลื่อนที่ด้วยเลเซอร์อัจฉริยะ เซ็นเซอร์ระดับอุทกสถิต และอุปกรณ์วัดความเครียดของลวดแบบสั่น บทเรียนคือการติดฉลากที่แม่นยำ: โครงงานอาจใช้เซ็นเซอร์เส้นลวดแบบสั่น โดยที่ทุกช่องการเคลื่อนที่จะเป็นลวดแบบสั่น

ความลาดชัน: ทางด่วน Jiwei ในมณฑลซานตง

ที่ โครงการติดตามความลาดเอียงของทางด่วนจี๋เหว่ย ฟังก์ชันการกระจัดลึก ปริมาณน้ำฝน ระดับน้ำใต้ดิน และสัญญาณเตือนด้วยเสียงและแสงรวมกัน โครงการปี 2024 แสดงให้เห็นว่าเหตุใดข้อมูลการเสียรูปจึงจำเป็นต้องมีทริกเกอร์และบริบทสภาพไซต์ RFQ ของทางลาดควรเชื่อมโยงความลึกของการเคลื่อนตัว ช่วงฝนตก การตอบสนองของน้ำใต้ดิน การสื่อสาร กำลังไฟฟ้า ตรรกะการแจ้งเตือน และความรับผิดชอบในการตรวจสอบ

โครงการเขื่อนจำเป็นต้องมีระเบียบวินัยของระบบเดียวกัน

สำหรับเขื่อน ให้กำหนดว่าการตัดสินใจเกี่ยวข้องกับการเปิดรอยแตกร้าว การเคลื่อนไหวของข้อต่อ การเสียรูปของฐานราก แรงดันของรูพรุน ระดับน้ำ การทรุดตัว การยกขึ้น หรือการเคลื่อนตัวทั่วโลก ก ระบบตรวจสอบเขื่อน โดยปกติแล้วจะรวมกลุ่มเซ็นเซอร์หลายตระกูลและการวัดสภาพแวดล้อมเข้าด้วยกัน ระบุจุดอ้างอิง แกลเลอรีหรือเส้นทางเคเบิล การกันน้ำ การป้องกันไฟกระชาก ความซ้ำซ้อนในการรับ การเข้าถึงการตรวจสอบ ความเป็นเจ้าของเกณฑ์ และวิธีการเปรียบเทียบค่าที่อ่านได้กับระดับและอุณหภูมิของอ่างเก็บน้ำ

การบันทึกข้อมูล การตรวจสอบระยะไกล และวิดีโอผลิตภัณฑ์

โดยปกติแล้ว SHM ในระยะยาวจำเป็นต้องมีการได้มาโดยอัตโนมัติ ในขณะที่การอ่านค่าด้วยตนเองยังคงมีประโยชน์สำหรับการทดสอบการใช้งาน การตรวจสอบพื้นฐาน การแก้ไขปัญหา และโครงการขนาดเล็ก จับคู่ทุกช่องสัญญาณกับหลักการตรวจจับและเอาต์พุต วางแผน การอ่านข้อมูลหรือเครื่องบันทึกข้อมูล , สายเคเบิลเครื่องมือวัด การสื่อสาร และ ซอฟต์แวร์สร้างภาพ ก่อนคำสั่งเซ็นเซอร์จะออก

ตรรกะการแจ้งเตือนควรแยกการตรวจสอบคุณภาพข้อมูลออกจากเกณฑ์เชิงโครงสร้าง ข้อมูลที่ขาดหายไป เส้นแบน ขั้นตอนกะทันหันหลังการบำรุงรักษา การตอบสนองต่ออุณหภูมิที่เป็นไปไม่ได้ และความขัดแย้งระหว่างช่องสัญญาณที่เกี่ยวข้องอาจบ่งบอกถึงปัญหาการวัดค่า การแจ้งเตือนเชิงโครงสร้างควรใช้เกณฑ์ที่ได้รับอนุมัติโครงการ กฎการคงอยู่ ผู้ติดต่อในการยกระดับ และการตอบสนองต่อการตรวจสอบ จัดเก็บค่าที่อ่านได้ ค่าทางวิศวกรรม เวอร์ชันการสอบเทียบ เหตุการณ์การบำรุงรักษา และการเปลี่ยนแปลงเกณฑ์ เพื่อให้ผู้ตรวจสอบในภายหลังสามารถสร้างการตัดสินใจขึ้นมาใหม่ได้

วิดีโอแสดงให้เห็น JMZX-215HAT/HB/HA ฝังเครื่องวัดความเครียดลวดแบบสั่น ซึ่งเป็นเครื่องมือลวดสั่นของแท้ที่ใช้สำหรับการตรวจสอบความเครียดแบบฝัง ใช้เพื่อแยกแยะองค์ประกอบการตรวจจับสายไฟแบบสั่นจากเทคโนโลยีอุปนัย ลวดสลิง หรือเทคโนโลยีการเคลื่อนที่แบบ GNSS ที่อธิบายไว้ข้างต้น สำหรับการจัดเตรียมภาคสนาม ให้จับคู่การรีวิวผลิตภัณฑ์กับ คู่มือการติดตั้งเกจวัดความเครียดแบบลวดสั่น .

เงื่อนไขการจัดซื้อและการค้า

เปรียบเทียบต้นทุนระบบที่กำหนดค่าไว้มากกว่าราคาต่อหน่วยเซ็นเซอร์ ใบเสนอราคาควรแยกเซ็นเซอร์ ความยาวสายเคเบิล ฮาร์ดแวร์สำหรับติดตั้ง ช่องอ่านข้อมูลหรือตัวบันทึก กล่องหุ้ม กำลังไฟ การสื่อสาร ซอฟต์แวร์ เอกสารการสอบเทียบ การทดสอบการใช้งาน การฝึกอบรม อะไหล่ บรรจุภัณฑ์ ค่าขนส่ง และภาษี ข้อมูลนี้แสดงให้เห็นว่าราคาเซ็นเซอร์ที่ต่ำกว่าจะสร้างต้นทุนการบูรณาการ การติดตั้ง หรือการบำรุงรักษาที่สูงขึ้นหรือไม่

ข้อกำหนดทางการค้าในปัจจุบันสำหรับโมเดลการเคลื่อนที่ของ Kingmach ที่อ้างอิงนั้นใช้ปริมาณการสั่งซื้อขั้นต่ำหนึ่งชิ้น ราคาที่สามารถต่อรองได้ T/T ล่วงหน้า และการจัดส่งภายใน 30 วันหลังจากการชำระเงินเต็มจำนวน ถือว่าสิ่งเหล่านี้เป็นเงื่อนไขในขั้นตอนการเสนอราคา ไม่ใช่สัญญาถาวร ขอใบแจ้งหนี้เพื่อยืนยันคำต่อท้ายรุ่น ปริมาณ หน่วยและราคารวม Incoterm บรรจุภัณฑ์ เหตุการณ์สำคัญในการชำระเงิน เวลานำ วิธีจัดส่ง การรับประกัน ขอบเขตการสอบเทียบ ความพร้อมใช้งานของอะไหล่ และภาษาของเอกสาร

การตรวจสอบวงจรการใช้งานควรรวมถึงแรงงานในการติดตั้ง ข้อจำกัดในการเข้าถึง การตรวจสอบการสอบเทียบ การเปลี่ยนสายเคเบิล การขยายตัวบันทึก ค่าธรรมเนียมการสื่อสาร การดำเนินงานซอฟต์แวร์ การตรวจสอบตามแผน และค่าใช้จ่ายในการเยี่ยมชมสถานที่เกิดเหตุฉุกเฉิน สำหรับเซ็นเซอร์แบบฝังหรือระยะไกล การเข้าถึงเพื่อทดแทนอาจมีค่ามากกว่าราคาซื้อเดิม ตกลงเกี่ยวกับเอกสารประกอบของโรงงานและการตรวจสอบก่อนการจัดส่งก่อนการชำระเงิน เพื่อให้รายละเอียดรุ่น ช่องสัญญาณ สายเคเบิล หรือโปรโตคอลที่ขาดหายไปไม่ปรากฏขึ้นระหว่างการทดสอบเดินเครื่อง

รายการตรวจสอบ RFQ สำหรับแพ็คเกจเซ็นเซอร์ SHM

การวัดและโครงสร้าง

• ประเภทโครงสร้าง ตำแหน่งการตรวจสอบ ภาพวาด ภาพถ่าย และตัวแปรทางกายภาพที่จะวัด
• ค่าปกติและค่าสูงสุดที่คาดหวัง ความละเอียดที่ต้องการ พื้นฐานความแม่นยำ เกณฑ์การแจ้งเตือน ช่วงเวลาสุ่มตัวอย่าง และระยะเวลาการตรวจสอบ
• จุดอ้างอิง ทิศทางการเคลื่อนที่ ออฟเซ็ตการติดตั้ง ช่วงอุณหภูมิ และช่องที่เกี่ยวข้องที่จำเป็นสำหรับการตีความ

เว็บไซต์และการติดตั้ง

• น้ำ ฝุ่น การกัดกร่อน การสั่นสะเทือน ฟ้าผ่า ผลกระทบต่อการก่อสร้าง ข้อกำหนดเกี่ยวกับหลุมเจาะหรือยาแนว การเข้าถึง และเส้นทางเคเบิล
• ขายึด พุก ท่อป้องกัน กล่องรวมสัญญาณ ขั้วต่อ การชีลด์ การต่อลงดิน และการป้องกันไฟกระชาก
• คำชี้แจงวิธีการติดตั้ง ขั้นตอนพื้นฐาน จุดระงับ การอ่านการยอมรับ และบันทึกตามที่สร้างขึ้น

ขอบเขตข้อมูลและเชิงพาณิชย์

• การอ่านข้อมูลด้วยตนเองหรืออัตโนมัติ ประเภทช่องสัญญาณ โปรโตคอล พลังงาน การจัดเก็บ การส่งข้อมูล การทำแผนที่ซอฟต์แวร์ การเตือน และบทบาทของผู้ใช้
• เอกสารข้อมูล ค่าสัมประสิทธิ์การสอบเทียบ การตรวจสอบย้อนกลับแบบอนุกรม คำแนะนำในการเดินสายไฟและการติดตั้ง ใบรับรองที่เกี่ยวข้อง การรับประกัน และการสนับสนุน
• ปริมาณ ความยาวสายเคเบิล อุปกรณ์เสริม อะไหล่ บรรจุภัณฑ์ Incoterm เงื่อนไขการชำระเงิน ระยะเวลาดำเนินการ ปลายทาง และความต้องการในการทดสอบเดินเครื่อง

ข้อผิดพลาดในการซื้อทั่วไปที่เพิ่มความเสี่ยงในการติดตาม

• การเรียกเซ็นเซอร์ทุกตัวที่ส่งสัญญาณความถี่หรือการเคลื่อนไหวแบบดิจิทัลที่สั่นด้วยสายโดยไม่ต้องยืนยันองค์ประกอบการตรวจจับและช่องสัญญาณที่อ่านได้
• การเลือกช่วงจากการเคลื่อนไหวปกติเท่านั้น และไม่เหลือค่าออฟเซ็ตการติดตั้ง พฤติกรรมตามฤดูกาล หรือเหตุการณ์รุนแรงที่น่าเชื่อถือ
• การเปรียบเทียบค่าความแม่นยำโดยไม่ต้องตรวจสอบว่าค่าเหล่านั้นอ้างอิงถึงค่าเต็มสเกล การอ่านค่า ความเป็นเชิงเส้น ความสามารถในการทำซ้ำ หรือระบบที่ติดตั้งทั้งหมด
• การสั่งซื้อเซ็นเซอร์ก่อนที่จะสรุปจุดยึด หลุมเจาะ เส้นทางสายเคเบิล การป้องกัน ความจุของตัวบันทึก การสื่อสาร กำลังไฟ และแท็กซอฟต์แวร์
• การใช้เซ็นเซอร์ในพื้นที่ตัวเดียวเพื่อตีความกลไกระดับระบบซึ่งขึ้นอยู่กับโหลด อุณหภูมิ ความดัน การตกตะกอน หรือการเคลื่อนไหวทั่วโลก
• อนุมัติราคาต่อหน่วยต่ำสุดโดยไม่ต้องกำหนดราคาการติดตั้ง ฮาร์ดแวร์ช่อง เอกสาร การเข้าถึงการบำรุงรักษา อะไหล่ และความเสี่ยงในการเปลี่ยน
