โมดูลการจัดหาที่ครอบคลุมแบบบูรณาการ JMZX-4/8GH-RTU

ข้อมูลผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

คำอธิบาย

การแนะนำ:

Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) เป็นโมดูลการจัดหาสัญญาณอัตโนมัติแบบครบวงจรที่เปิดตัวโดยบริษัทของเรา สามารถรวบรวมข้อมูลจากเซ็นเซอร์ประเภทสัญญาณ เช่น สายสั่น แรงดันไฟฟ้า ความต้านทาน และ RS485 โมดูลดังกล่าวรวมวงจรควบคุมการชาร์จพลังงานแสงอาทิตย์ แบตเตอรี่ลิเธียม โมดูล 4G ไร้สาย การจัดเก็บพารามิเตอร์ การรวบรวมข้อมูล ฯลฯ ทำให้สามารถบูรณาการการรวบรวม แหล่งจ่ายไฟ และการอัปโหลดข้อมูล ผลิตภัณฑ์นี้สามารถใช้ในโครงการตรวจสอบความปลอดภัยของวิศวกรรมธรณีเทคนิคและโครงสร้างต่างๆ (เขื่อนอ่างเก็บน้ำ สะพาน อุโมงค์ ทางลาด บ้านทรุดโทรม เหมือง โรงไฟฟ้านิวเคลียร์ และอาคารโยธา ฯลฯ) โดยให้การสนับสนุนข้อมูลและพื้นฐานการตัดสินใจที่เกี่ยวข้องกับสถานการณ์ปัจจุบันและความปลอดภัยของโครงการสำหรับผู้จัดการฝ่ายก่อสร้างและปฏิบัติการทางวิศวกรรม ใช้ดีไซน์แบบพกพาที่มีขนาดกะทัดรัด คุณสมบัติกันน้ำและกันฝุ่น

คุณสมบัติผลิตภัณฑ์：

1. ใช้การออกแบบบูรณาการแบบแยกส่วนและชาญฉลาดขั้นสูง รองรับการระบุอัตโนมัติและการคำนวณอัจฉริยะ และคำนวณปริมาณทางกายภาพโดยอัตโนมัติ (ความเครียด โหลด การกระจัด อุณหภูมิ ฯลฯ) และรายงานโดยอัตโนมัติ

2. รองรับการอัพเกรดและบำรุงรักษาจากระยะไกล บรรลุการทำงานแบบอัตโนมัติอย่างแท้จริง

3. ใช้ไมโครโปรเซสเซอร์ 32 บิตที่มีความสามารถในการประมวลผลและการประมวลผลอันทรงพลัง ช่วยปรับปรุงประสิทธิภาพของระบบได้อย่างมาก

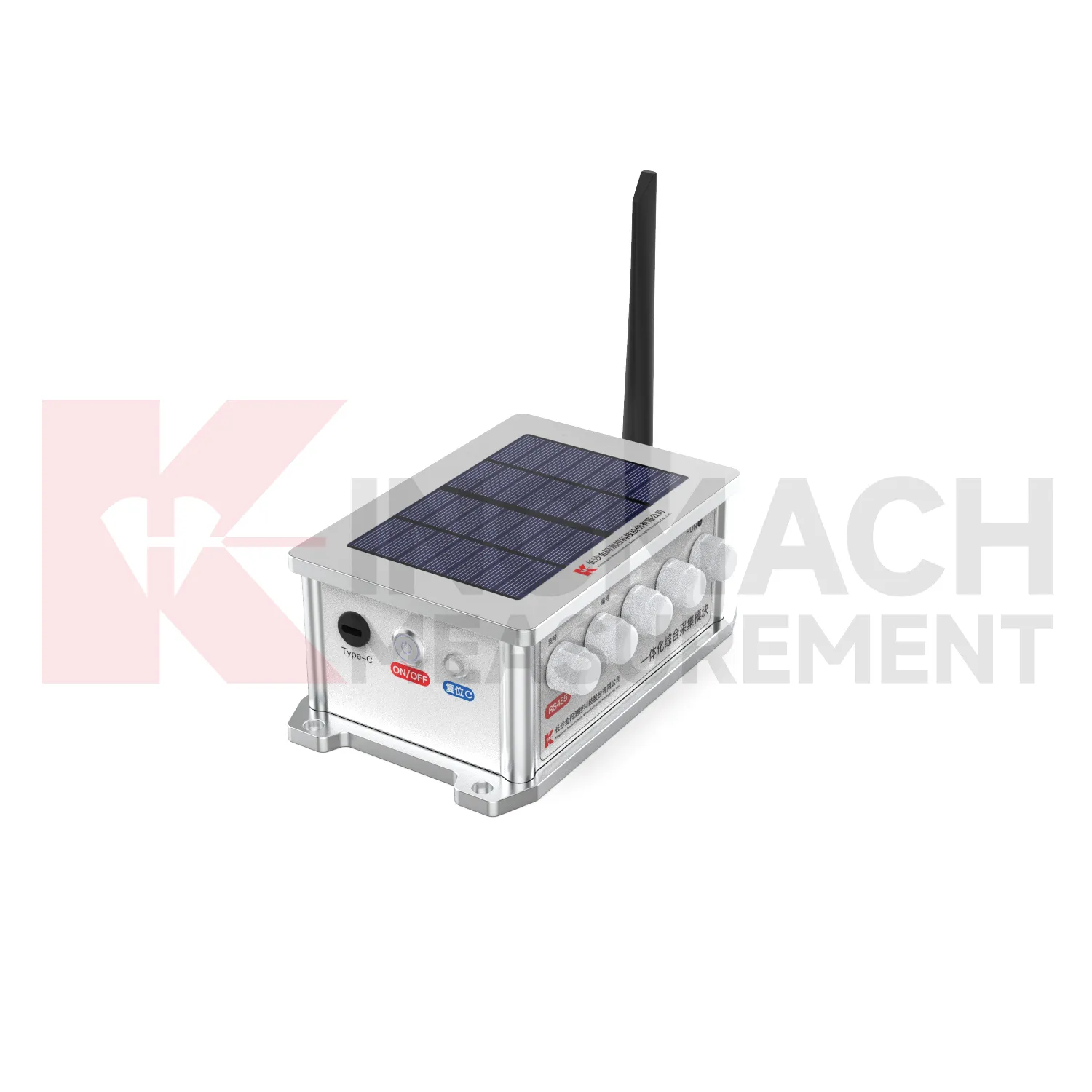

4. รองรับการชาร์จภายนอกผ่านอินเทอร์เฟซ Type-C

5. สามารถเข้าถึงเซ็นเซอร์ประเภทต่างๆ ได้ เช่น เซ็นเซอร์ประเภทบัส RS485, เซ็นเซอร์มอดูเลตความถี่อุปนัยอัจฉริยะ, เซ็นเซอร์สายสั่น, เซ็นเซอร์สัญญาณแรงดันไฟฟ้า และเครื่องวัดอุณหภูมิเทอร์มิสเตอร์เทอร์มิสเตอร์ 3k

6. อินเทอร์เฟซของเซนเซอร์ทั้งหมดใช้การออกแบบที่แยกจากกัน ซึ่งช่วยเพิ่มประสิทธิภาพการป้องกันฟ้าผ่าของโมดูลอย่างมาก

7. การสื่อสารทุกเครือข่าย 4G/5G ในตัว รองรับซิมการ์ดผู้ใช้และการ์ดเครือข่ายเฉพาะ IoT (การ์ด APN) และรองรับการอัปโหลดข้อมูลไปยังเซิร์ฟเวอร์เครือข่ายภายในโดยตรงโดยไม่ต้องผ่านเครือข่ายภายนอก รองรับโปรโตคอลที่ผู้ใช้กำหนดเอง เช่น TCP, MQTT และ HTTP และรองรับการอัพโหลดข้อมูลไปยังแพลตฟอร์มที่ระบุ พร้อมรองรับการพุชไปยังที่อยู่ศูนย์ข้อมูลสูงสุด 4 แห่ง

8. การออกแบบที่ใช้พลังงานต่ำ หลังจากตั้งค่าการรวบรวมตามกำหนดเวลา เครื่องจะเข้าสู่โหมดสลีปโดยอัตโนมัติในช่วงเวลาที่ไม่ได้วัดเพื่อลดการใช้พลังงาน รองรับการตั้งเวลาอัตโนมัติและการปลุกจากระยะไกล

9. โมดูลรองรับวิธีการรวบรวมหลายวิธี เช่น การรวบรวมแบบเรียลไทม์ การรวบรวมเดี่ยว การรวบรวมตามกำหนดเวลา การรวบรวมที่กระตุ้นตามเกณฑ์ และการอัปโหลดที่ใช้งานอยู่ พารามิเตอร์ช่วงเวลาการรวบรวมตามกำหนดเวลาสามารถกำหนดค่าได้ (1 นาที ~ 24H) และการรวบรวมที่เข้ารหัสสามารถดำเนินการได้โดยอัตโนมัติตามเกณฑ์ รองรับการจัดเก็บข้อมูลอัตโนมัติเมื่อเครือข่ายถูกตัดการเชื่อมต่อ ความจุในการจัดเก็บข้อมูลในตัวรองรับการบันทึกข้อมูลในอดีตนานกว่า 1 ปี และรองรับฟังก์ชันการส่งข้อมูล/การส่งสัญญาณซ้ำแบบออฟไลน์

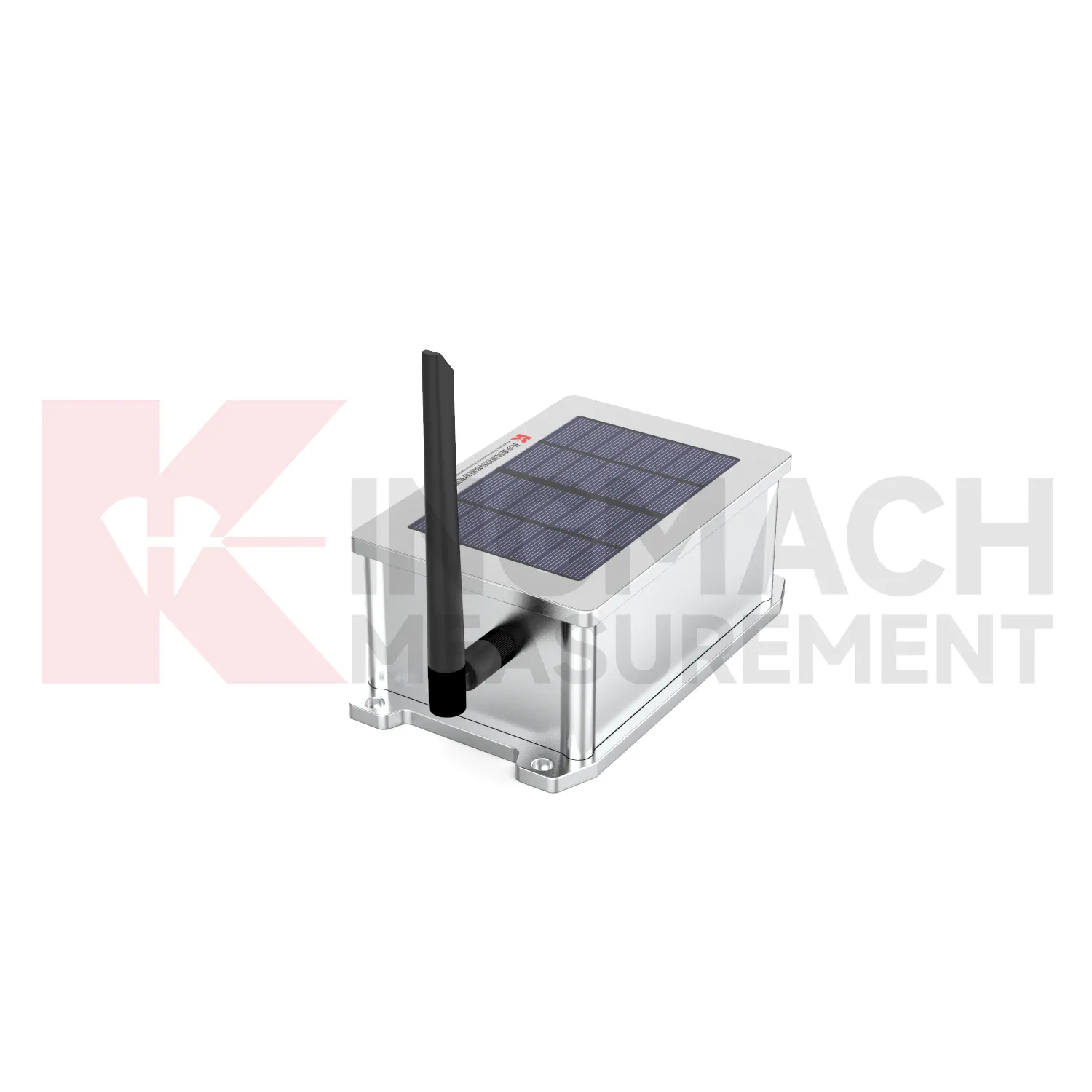

10. โมดูลนี้รวมแผงโซลาร์เซลล์และแบตเตอรี่ลิเธียมในตัว พร้อมด้วยวงจรควบคุมการชาร์จพลังงานแสงอาทิตย์ในตัว ช่วยให้สามารถรวบรวมข้อมูลในระยะยาว ด้วยความถี่ในการเก็บรวบรวมทุกๆ ครึ่งชั่วโมง สามารถทำงานได้ตามปกติเป็นเวลา 30 วันที่มีเมฆมากและมีฝนตกติดต่อกัน

11. พกพาสะดวก ขนาดกะทัดรัด กันน้ำและกันฝุ่น

ข้อมูลจำเพาะ

1. วิธีการจ่ายไฟ: แหล่งจ่ายไฟแบตเตอรี่ภายใน
2. แรงดันไฟฟ้าในการชาร์จ: DC5V
3. ช่องโมดูล:

JMZX-4GH-RTU: 1×RS485 Bus Collection Channel, 4×Analog Signal Collection Channels

JMZX-8GH-RTU: 1×RS485 Bus Collection Channel, 8×Analog Signal Collection Channels

4. อุณหภูมิในการทำงาน: -30~+60℃
5. ความชื้นในการทำงาน: 0-95% RH
6. โมดูล CH1-CH4/CH8 สามารถเข้าถึงเซ็นเซอร์ได้ เช่น ประเภทลวดสั่น, ประเภทมอดูเลตความถี่อินดัคทีฟ, ประเภทแรงดันไฟฟ้า, ประเภทความต้านทาน และประเภทความถี่ ความแม่นยำและความละเอียดในการวัดมีดังนี้:

   ประเภทเซนเซอร์	ความแม่นยำในการวัด	ปณิธาน
   ลวดสั่น	ความถี่: ±0.2Hz; อุณหภูมิ: 0.5℃	ความถี่: ±0.01Hz; อุณหภูมิ: 0.1℃
   เกจวัดการเคลื่อนที่แบบมอดูเลตความถี่แบบเหนี่ยวนำ	แทนที่: 0.5%FS; อุณหภูมิ: 0.5℃	แทนที่: 0.1 มม.; อุณหภูมิ: 0.1℃
   อนาล็อกมาตรฐาน	แรงดันไฟฟ้า: 0.1%FS; ปัจจุบัน: 0.1%FS	แรงดันไฟฟ้า: <0.1mV; ปัจจุบัน: 0.5uA
   ความต้านทาน	ค่าความต้านทาน: 10Ω	ค่าความต้านทาน: 0.1Ω

7. เกรดการป้องกัน: IP67

8. การใช้พลังงาน: สแตนด์บาย: <3mW; การทำงาน: <1.5W

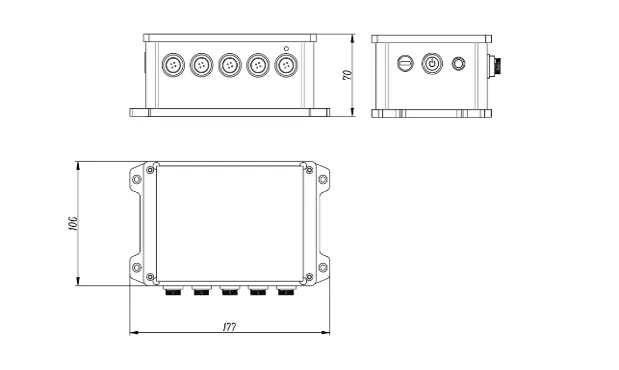

9. ขนาดภายนอก:

   JMZX-4GH-RTU: 106 มม. × 140 มม. × 70 มม. (ไม่รวมเสาอากาศ)

   JMZX-8GH-RTU: 106 มม. × 140 มม. × 92 มม. (ไม่รวมเสาอากาศ)
