GNSS JMBD-1050

ข้อมูลผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

คำอธิบาย

การแนะนำ:

GNSS คือระบบกำหนดตำแหน่งอัตโนมัติรุ่นใหม่สำหรับทุกสภาพอากาศและไม่ต้องดูแล ซึ่งพัฒนาขึ้นโดยใช้ System-on-Chip (SoC) ประสิทธิภาพสูงและมีความแม่นยำสูง ซึ่งรองรับการวางตำแหน่งที่มีความแม่นยำสูงหลายกลุ่มดาวและหลายความถี่ สามารถใช้งานร่วมกับสัญญาณจากระบบดาวเทียมนำทาง BeiDou ของจีน (BDS B1/B2), GPS ของสหรัฐอเมริกา (L1/L2), GLONASS ของรัสเซีย (L1/L2) และ Galileo ของยุโรป (E1/E5b) ประกอบด้วยหน่วยกำหนดตำแหน่งตั้งแต่หนึ่งหน่วยขึ้นไปที่จุดตรวจสอบในโครงการวิศวกรรม ระบบจะวัดการกระจัดในแนวนอนและแนวตั้ง ระบบนี้ประกอบด้วยระบบการวัดการเคลื่อนที่แบบอัตโนมัติไร้คนขับทุกสภาพอากาศ

หลักการทำงาน：

1.หลักการเซ็นเซอร์:

ตัวระบุตำแหน่ง GNSS รุ่นใหม่ใช้ชิป SoC ประสิทธิภาพสูงและมีความแม่นยำสูง รองรับการวางตำแหน่งที่มีความแม่นยำสูงหลายความถี่ของทั้งระบบ เป็นเทคโนโลยีที่รับสัญญาณจากดาวเทียมโลกเทียมพร้อมระบบจับเวลานาฬิกาอะตอมและทำการวัดจุด ตัวระบุตำแหน่งจะได้รับรหัสเวลาของดาวเทียมไม่น้อยกว่าสี่ดวง และสามารถรับตำแหน่งของตัวระบุตำแหน่งได้เองผ่านการแก้ปัญหา และสามารถตรวจสอบแบบไดนามิกได้

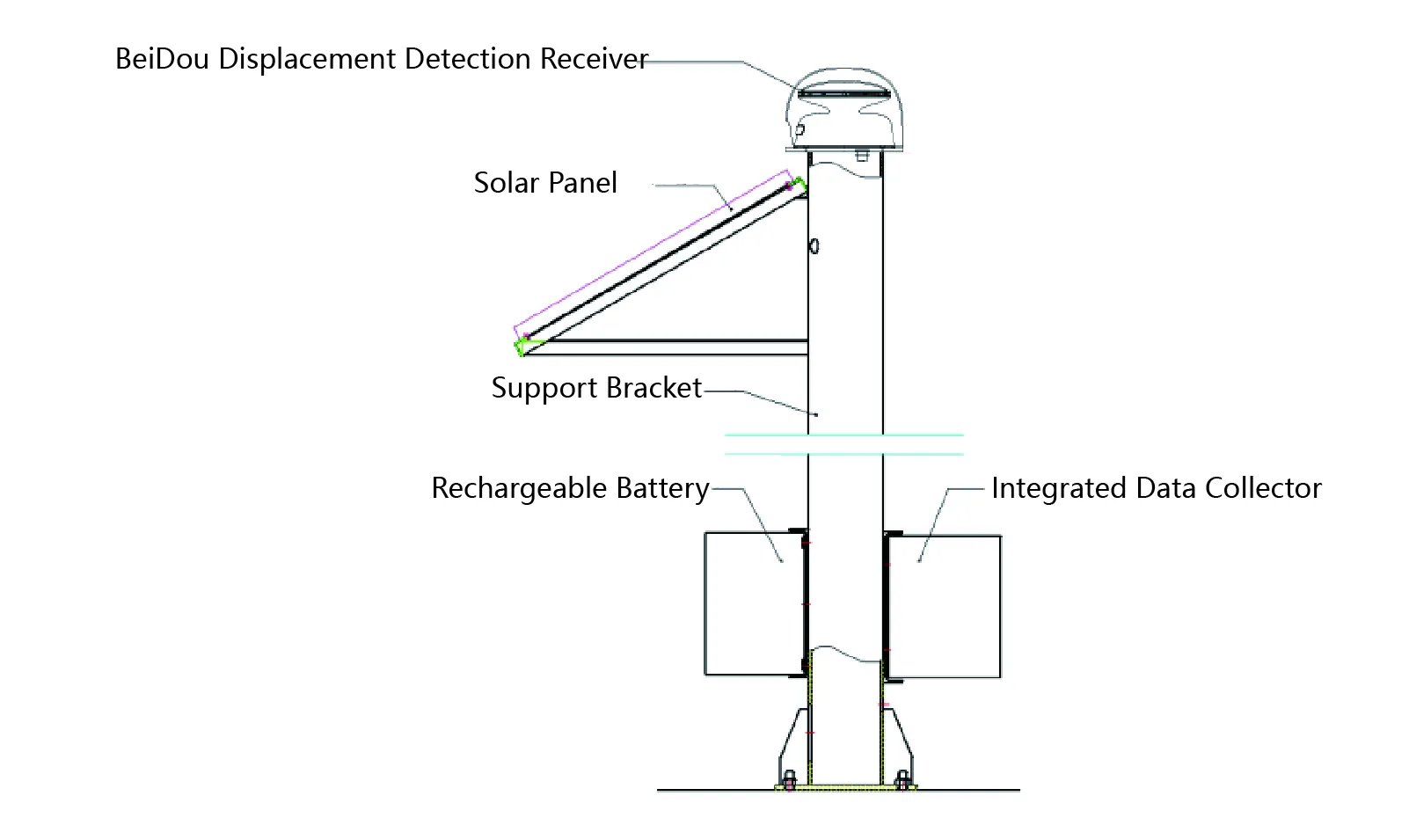

ระบบการวัดการเคลื่อนที่ระยะไกลด้วย GPS ประกอบด้วยเครื่องระบุตำแหน่ง GNSS (เต็มระบบ), ขายึด, แผงโซลาร์เซลล์, แบตเตอรี่ ฯลฯ

2.หลักการของระบบ:

ระบบที่ประกอบด้วยเครื่องมือกำหนดตำแหน่งหลายชิ้นจะวัดตำแหน่งของตัวเองในขณะที่ดำเนินการคำนวณเชิงอนุพันธ์แบบประสานงานผ่านการเชื่อมโยงซึ่งกันและกัน ช่วยให้สามารถวัดการกระจัดสัมพัทธ์ที่มีความแม่นยำสูง ในโครงการทางวิศวกรรมดังกล่าว เครื่องระบุตำแหน่งสามารถจัดเรียงอย่างเท่าเทียมกันกับจุด Datum, จุดทดสอบ, รับค่าการเปลี่ยนแปลงตำแหน่งที่มีความแม่นยำสูงของจุดทดสอบสัมพันธ์กับจุด Datum

ลักษณะผลิตภัณฑ์：

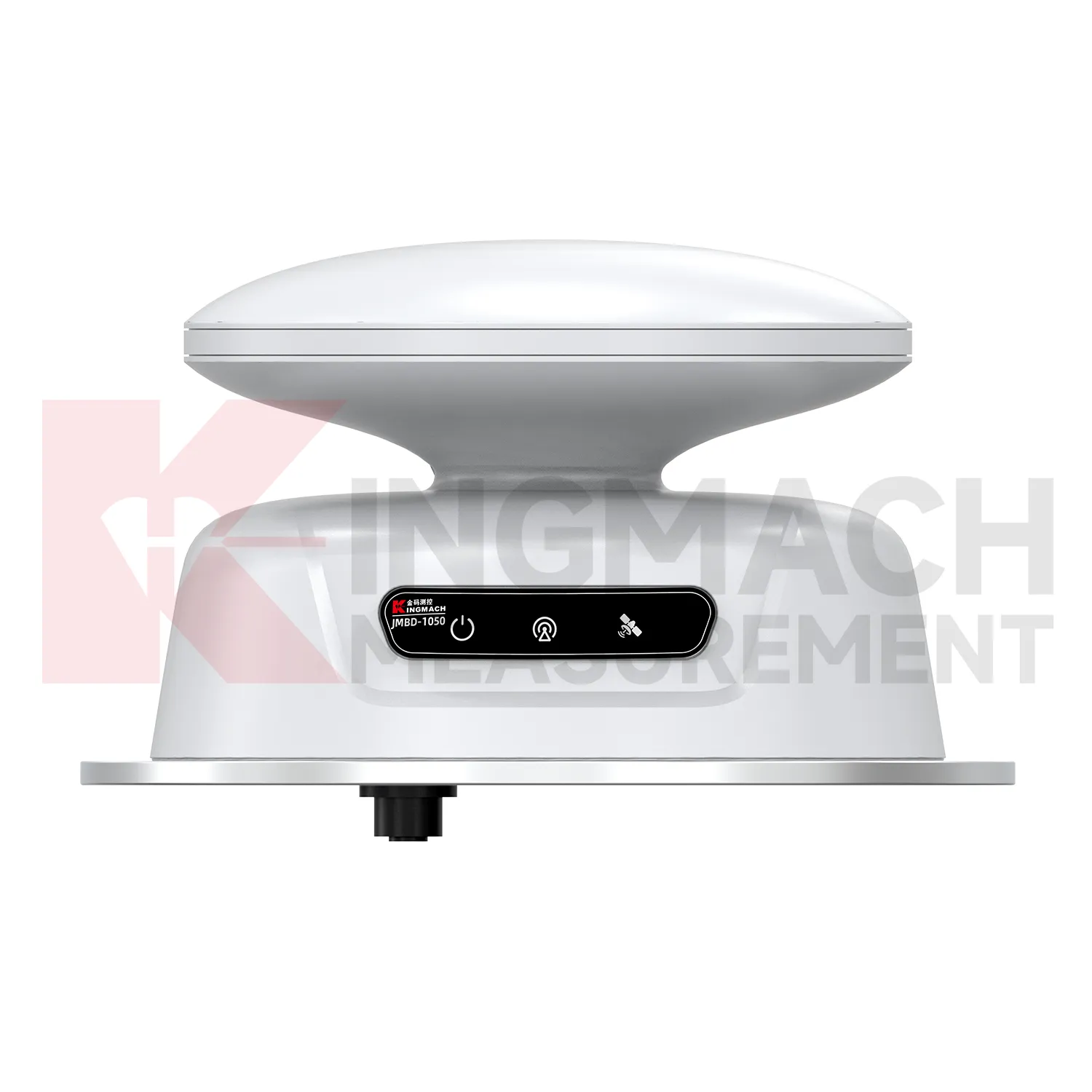

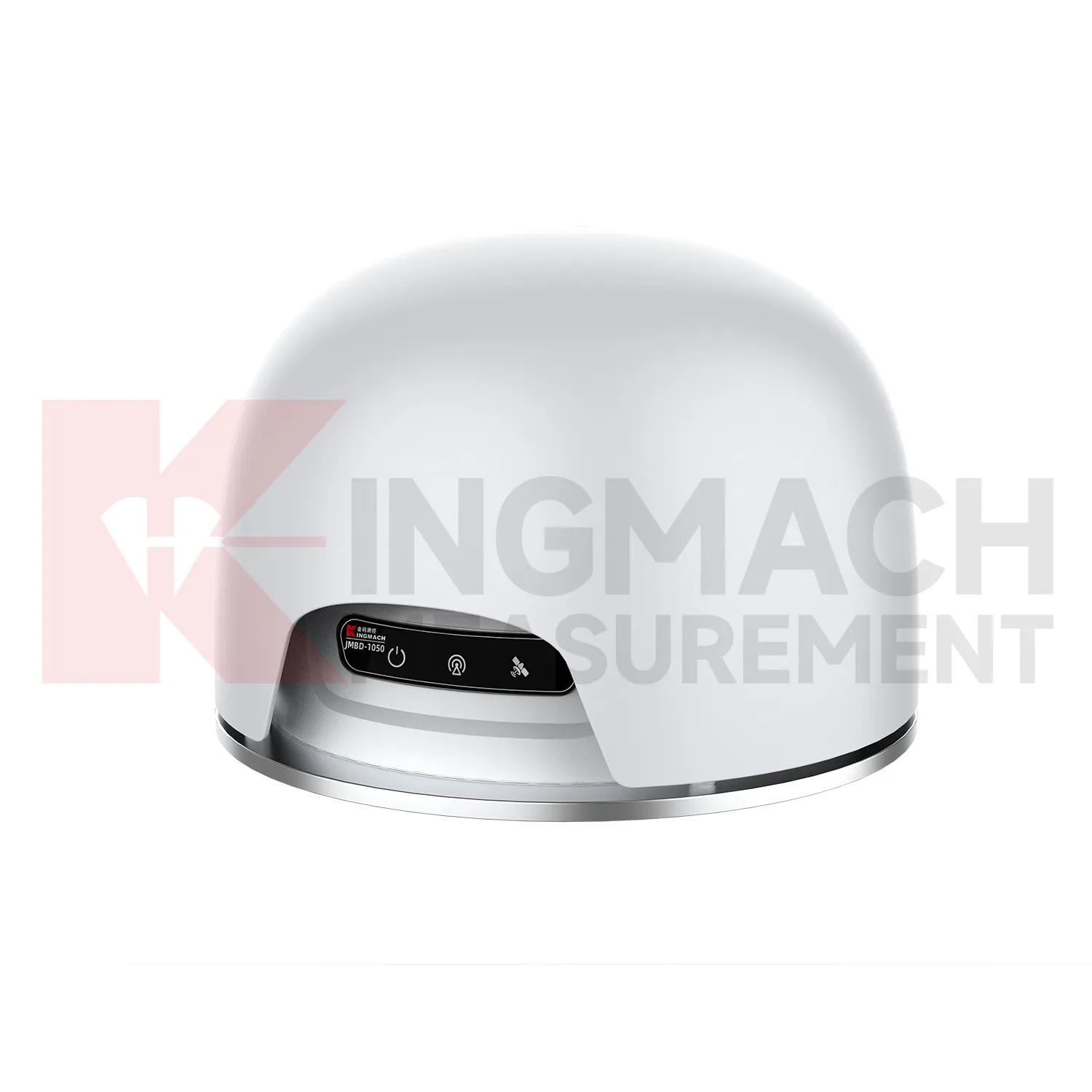

แผงโฮสต์ JMBD-1050 มีตัวบ่งชี้ 3 ตัวและอินเทอร์เฟซ 1 ตัว

1.ไฟแสดงสถานะเพาเวอร์: สว่างแสดงว่ามีการเชื่อมต่อพลังงานอยู่

ไฟแสดงสถานะ 2.4G: สว่างหมายถึงการสื่อสารเครือข่าย 4G ปกติ;

3. ไฟแสดงสถานะตำแหน่ง GNSS: สว่างแสดงว่าการวางตำแหน่งสำเร็จ

4. อินเทอร์เฟซด้านพลังงานและอินเทอร์เฟซการสื่อสาร RS485

การใช้งาน

มีการนำไปใช้อย่างกว้างขวางในสาขาวิศวกรรม เช่น ทางลาด รถไฟความเร็วสูง สะพาน อาคาร เหมือง และเขื่อน เพื่อให้ได้การวัดที่แม่นยำของการเปลี่ยนแปลงการกระจัดสัมพัทธ์ของโครงสร้าง

ข้อมูลจำเพาะ
