เกจวัดระดับน้ำตกตะกอนวงแหวนแม่เหล็ก JMCJ-1003、1005

ข้อมูลผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

คำอธิบาย

การแนะนำ:

เกจวัดระดับน้ำตกตะกอนวงแหวนแม่เหล็ก JMCJ-100X เป็นเครื่องมือตรวจจับที่ครอบคลุมซึ่งใช้สำหรับการวัดการทรุดตัวของดินและระดับน้ำใต้ดิน โดยใช้กับการตรวจสอบปริมาณการทรุดตัวของชั้นและระดับน้ำใต้ดินในฐานราก ชั้นล่าง หลุมฐานราก เขื่อน และโครงสร้างใต้ดินอื่นๆ จากข้อมูลการทดสอบ สามารถคำนวณแนวโน้มการทรุดตัวและความแปรผันของระดับน้ำเพื่อวิเคราะห์เสถียรภาพของโครงสร้างที่วัดได้และความปลอดภัยของการก่อสร้าง

คุณสมบัติผลิตภัณฑ์：

เกจวัดระดับน้ำที่ตกตะกอนวงแหวนแม่เหล็กประกอบด้วยสองฟังก์ชั่นหลัก: การตรวจจับการตกตะกอนของวงแหวนแม่เหล็ก และการตรวจจับระดับน้ำ ส่วนประกอบการตรวจจับการทรุดตัวของวงแหวนแม่เหล็กได้รับการออกแบบตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยมีวงแหวนแม่เหล็กติดตั้งไว้ล่วงหน้าใต้ดินที่จุดการวัดที่กำหนดผ่านการเจาะ เมื่อหัววัดสัมผัสได้ถึงวงแหวนแม่เหล็ก เครื่องมือจะส่งเสียงเตือนด้วยภาพและเสียง ความลึกของวงแหวนการทรุดตัวถูกกำหนดโดยการอ่านเครื่องหมายวัดเทปเหล็กที่สอดคล้องกันที่ปากหลุมเจาะ จำนวนเงินที่ชำระในแต่ละจุดการวัดจะคำนวณโดยการลบการวัดก่อนหน้าออกจากจุดปัจจุบัน ส่วนประกอบการตรวจจับระดับน้ำทำงานบนหลักการของการนำน้ำ โดยกระตุ้นการแจ้งเตือนด้วยเสียงและภาพเมื่อหัววัดสัมผัสกับน้ำ ตำแหน่งผิวน้ำจะถูกระบุโดยการอ่านเครื่องหมายเทปวัดเหล็กที่สอดคล้องกันที่ปากหลุมเจาะ

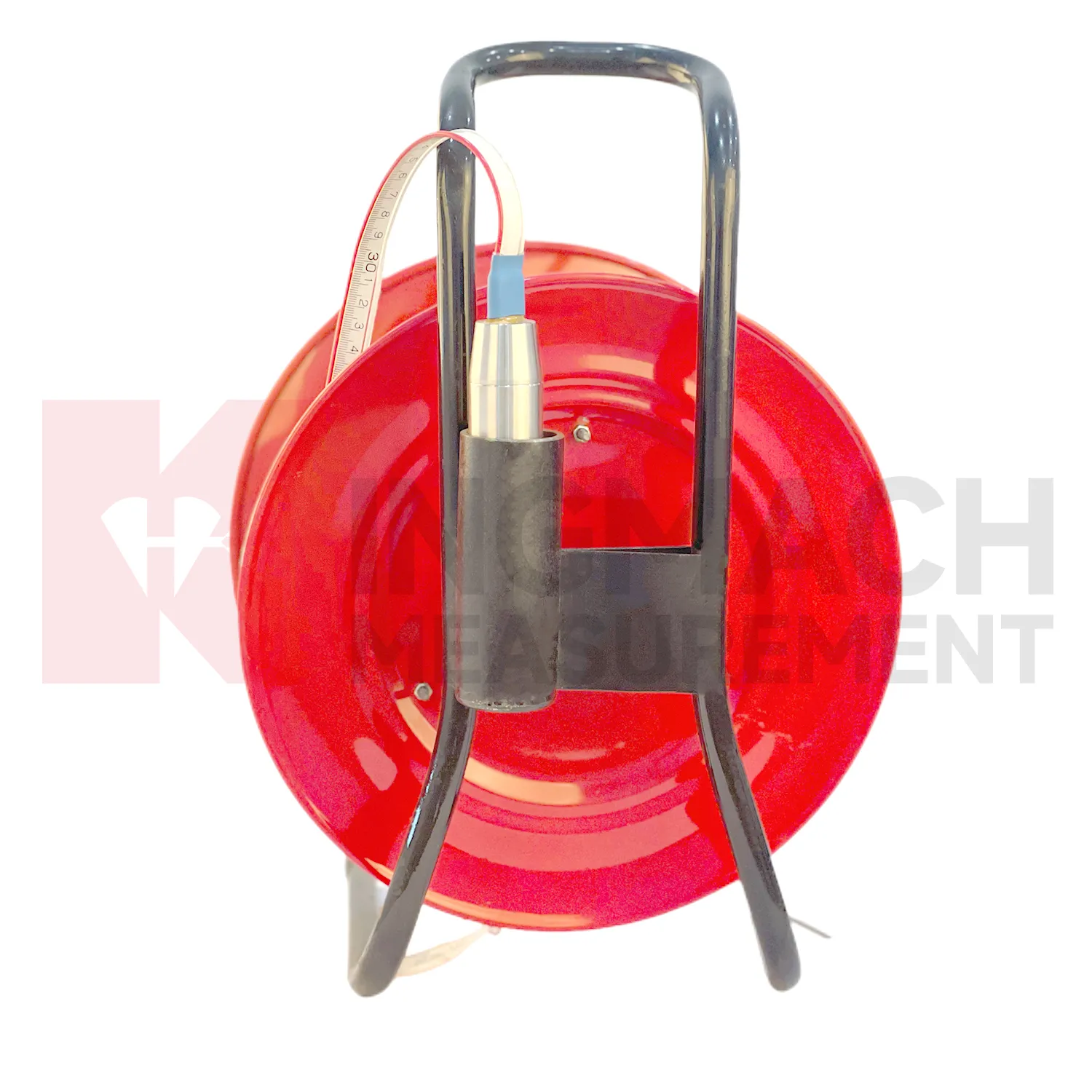

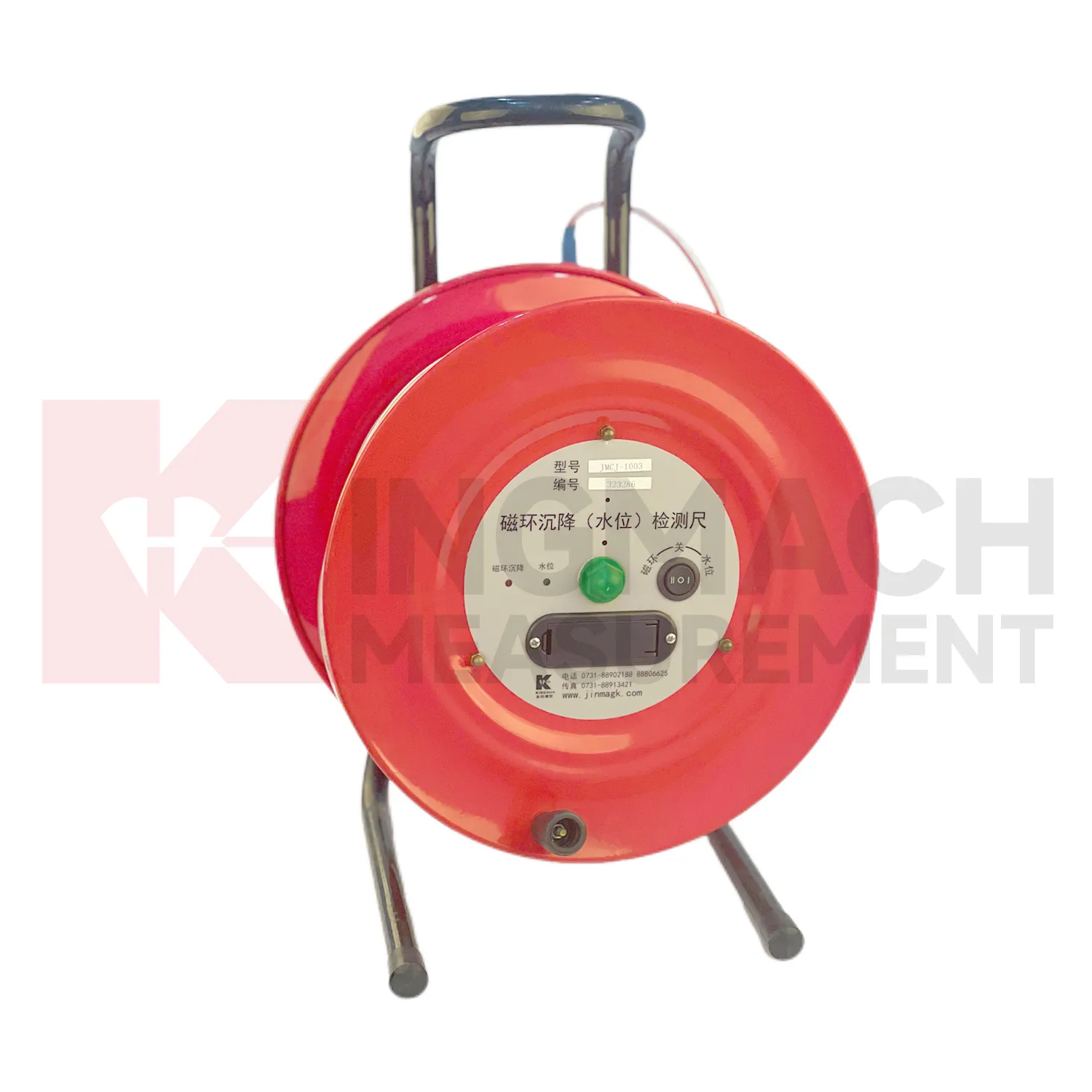

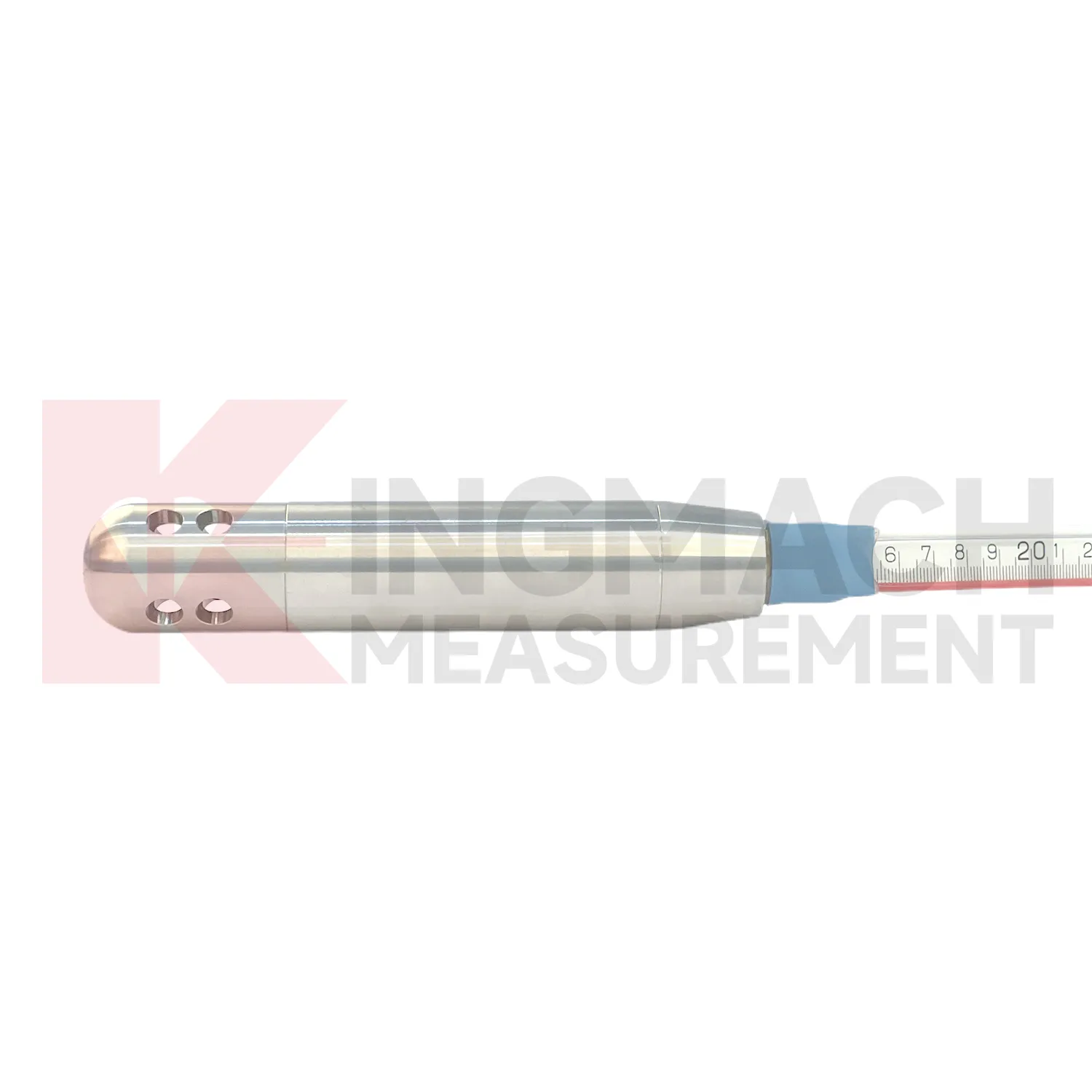

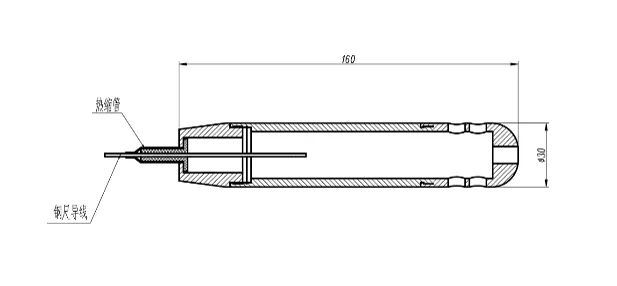

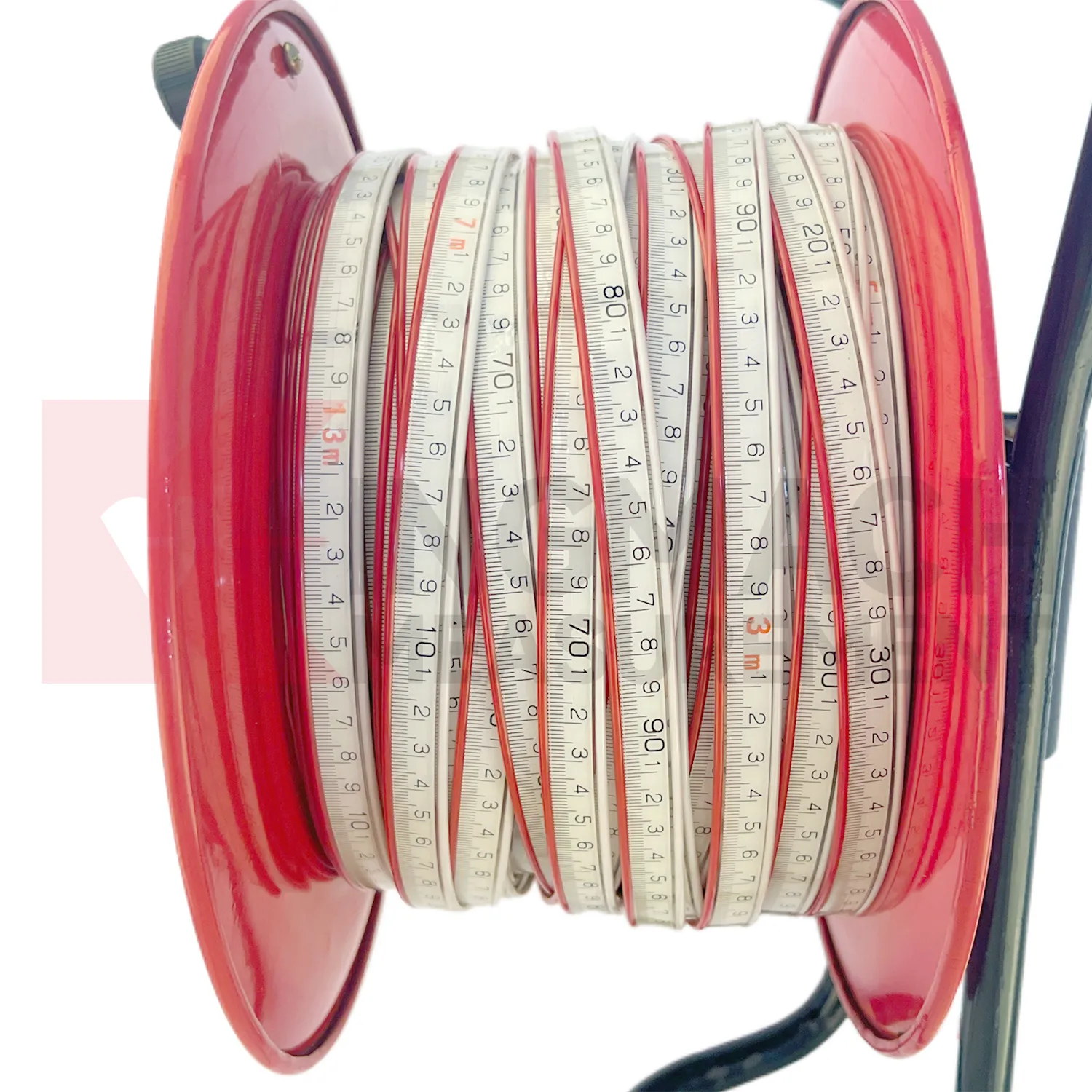

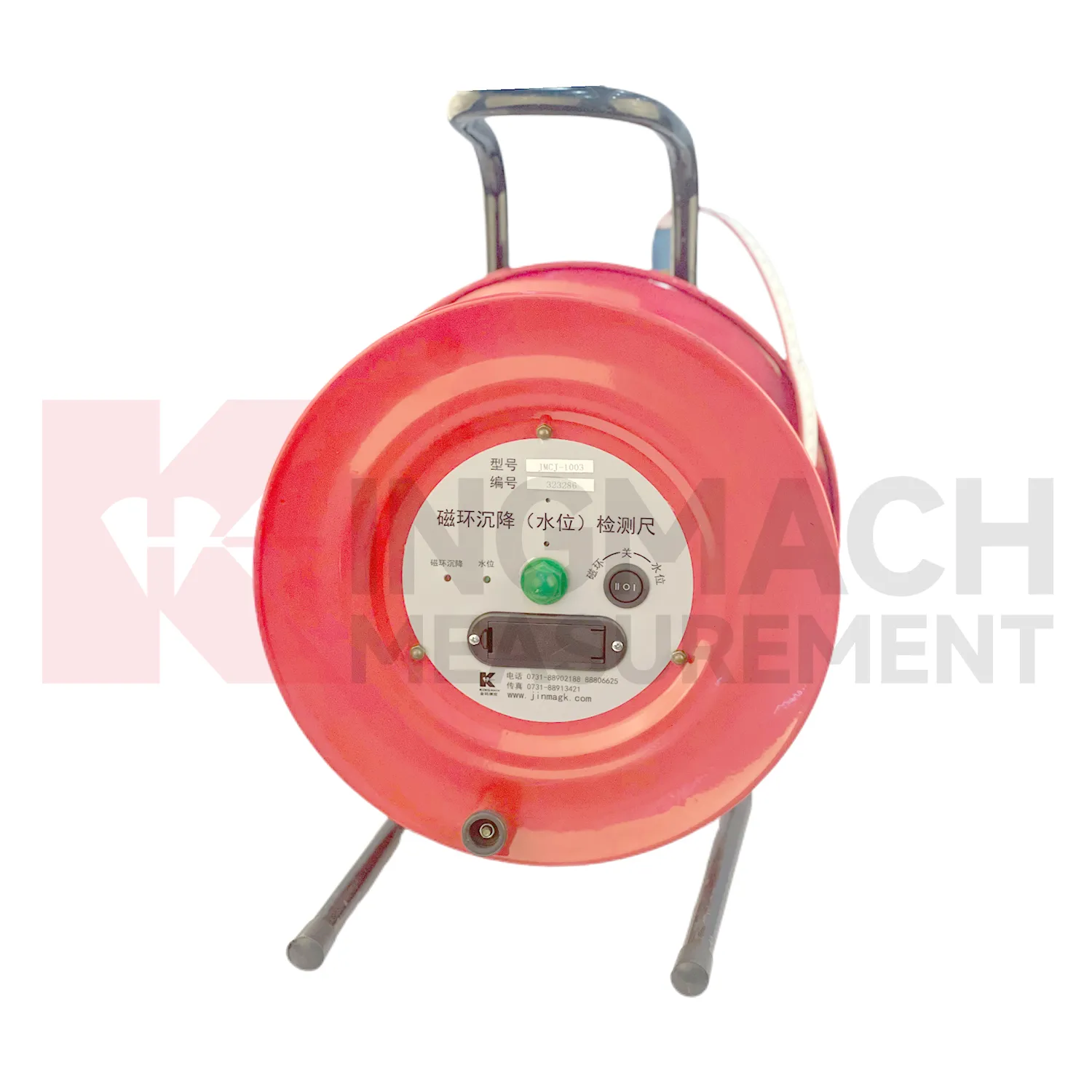

เกจวัดระดับน้ำที่ตกตะกอนวงแหวนแม่เหล็กประกอบด้วยส่วนประกอบสามส่วน: ม้วน สายวัด และโพรบ หัววัดประกอบด้วยสองโมดูล: อิเล็กโทรดตรวจจับระดับน้ำและเซ็นเซอร์ตรวจจับวงแหวนแม่เหล็ก

การใช้งาน

โดยใช้กับการตรวจสอบปริมาณการทรุดตัวของชั้นและระดับน้ำใต้ดินในฐานราก ชั้นล่าง หลุมฐานราก เขื่อน และโครงสร้างใต้ดินอื่นๆ จากข้อมูลการทดสอบ สามารถคำนวณแนวโน้มการทรุดตัวและความแปรผันของระดับน้ำเพื่อวิเคราะห์เสถียรภาพของโครงสร้างที่วัดได้และความปลอดภัยของการก่อสร้าง

ข้อมูลจำเพาะ
