ดิสเพลสเมนต์มิเตอร์แบบหลายจุดอัจฉริยะ JMDL-31XXAT

ข้อมูลผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

คำอธิบาย

การแนะนำ:

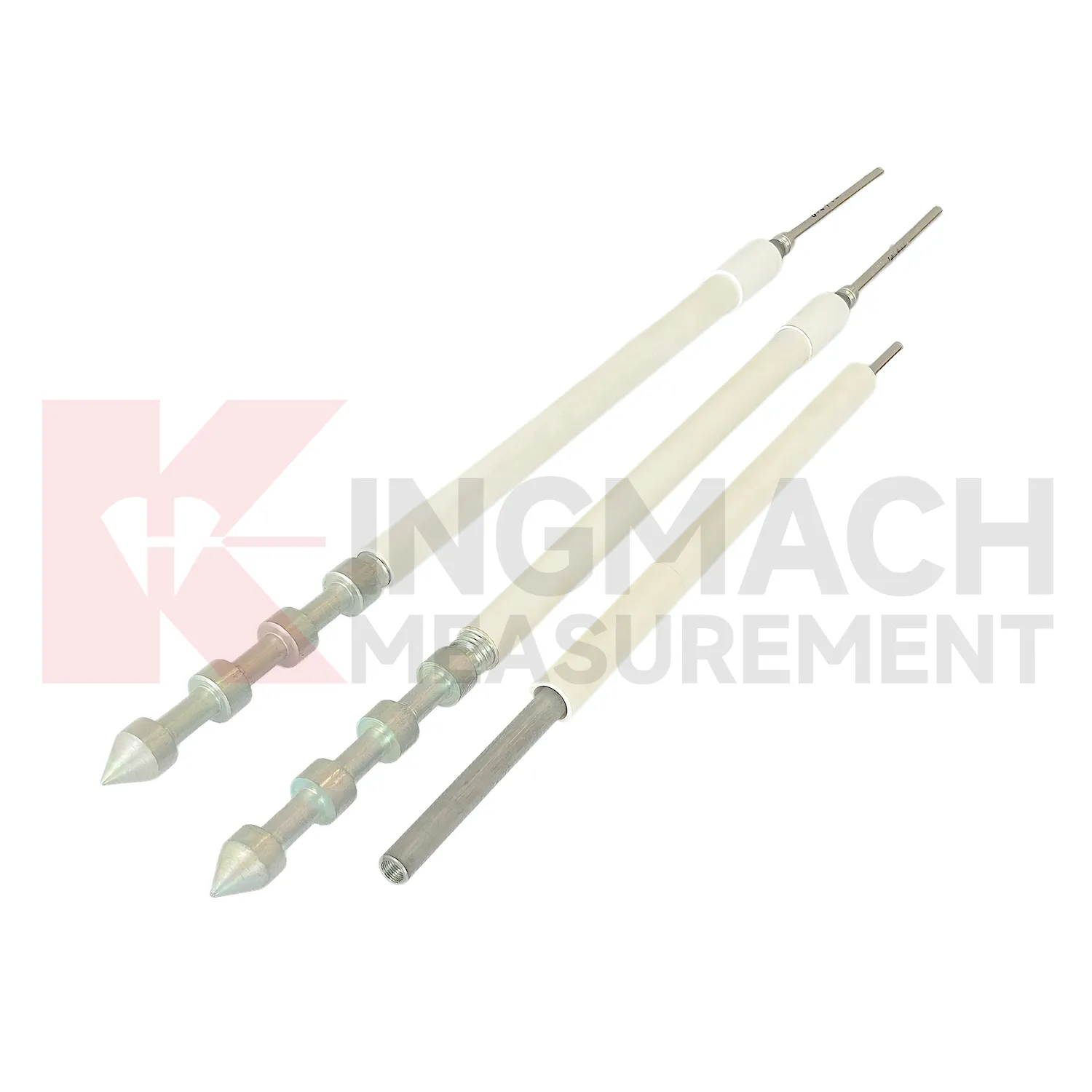

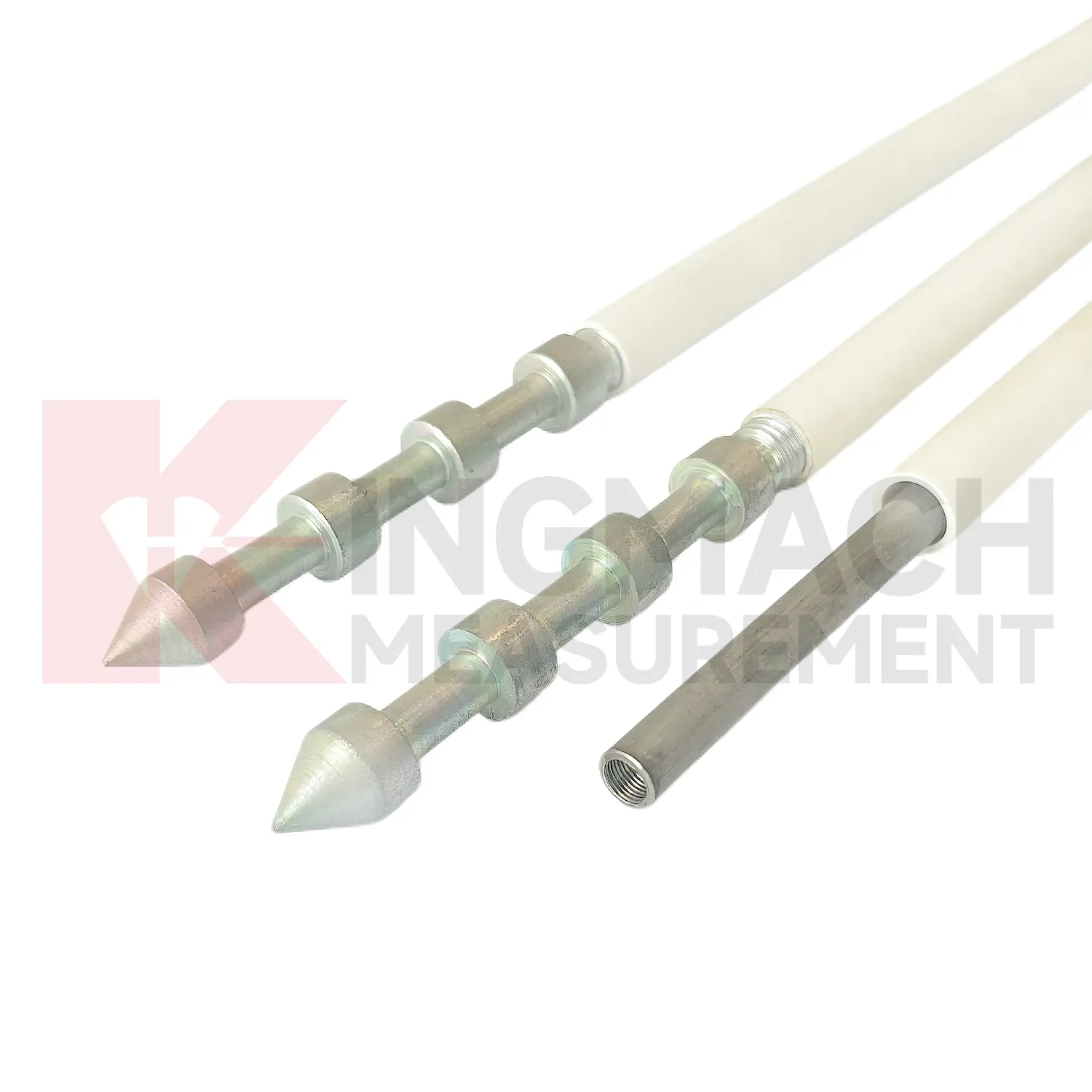

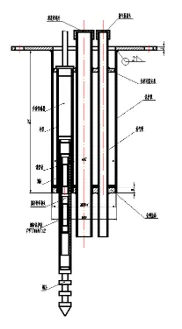

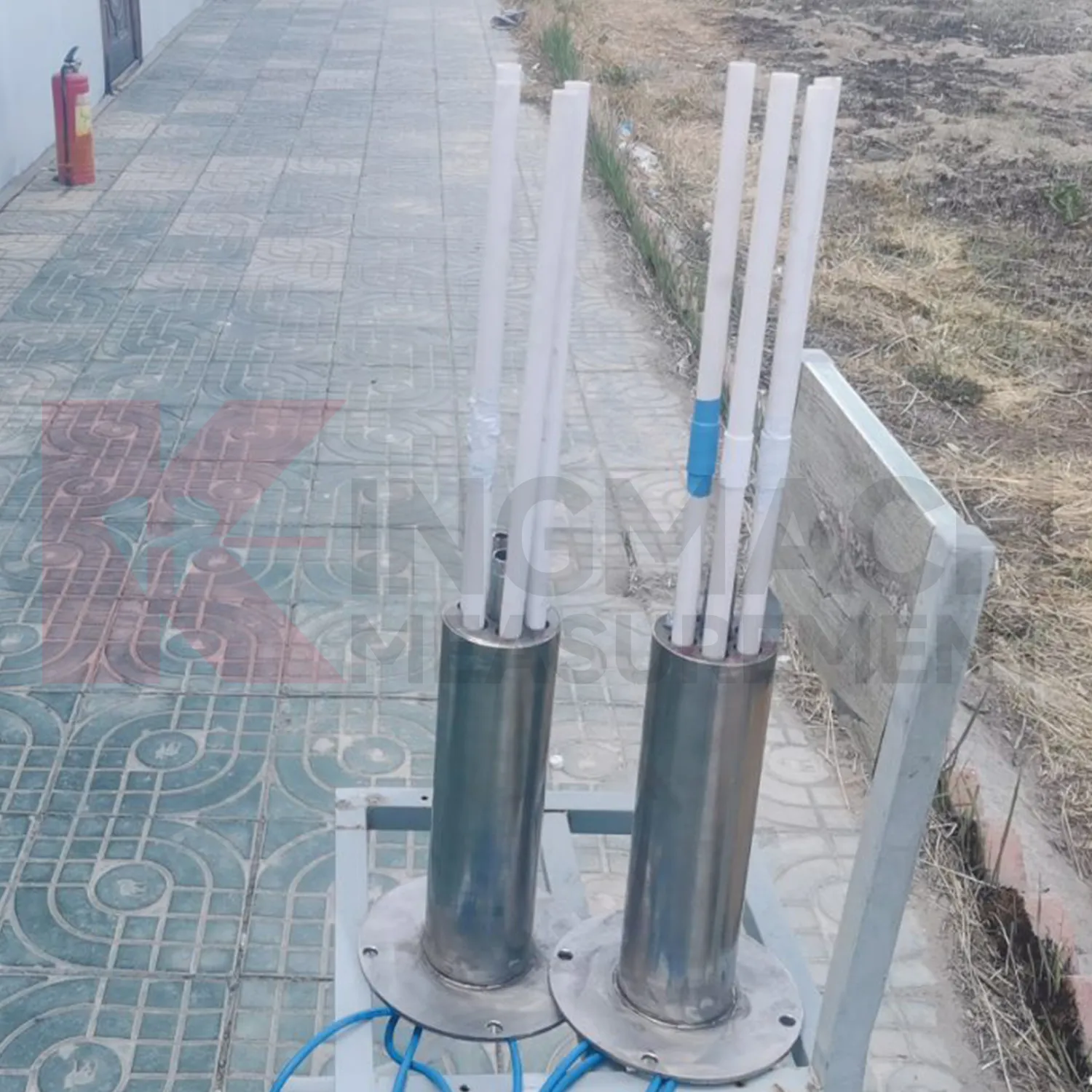

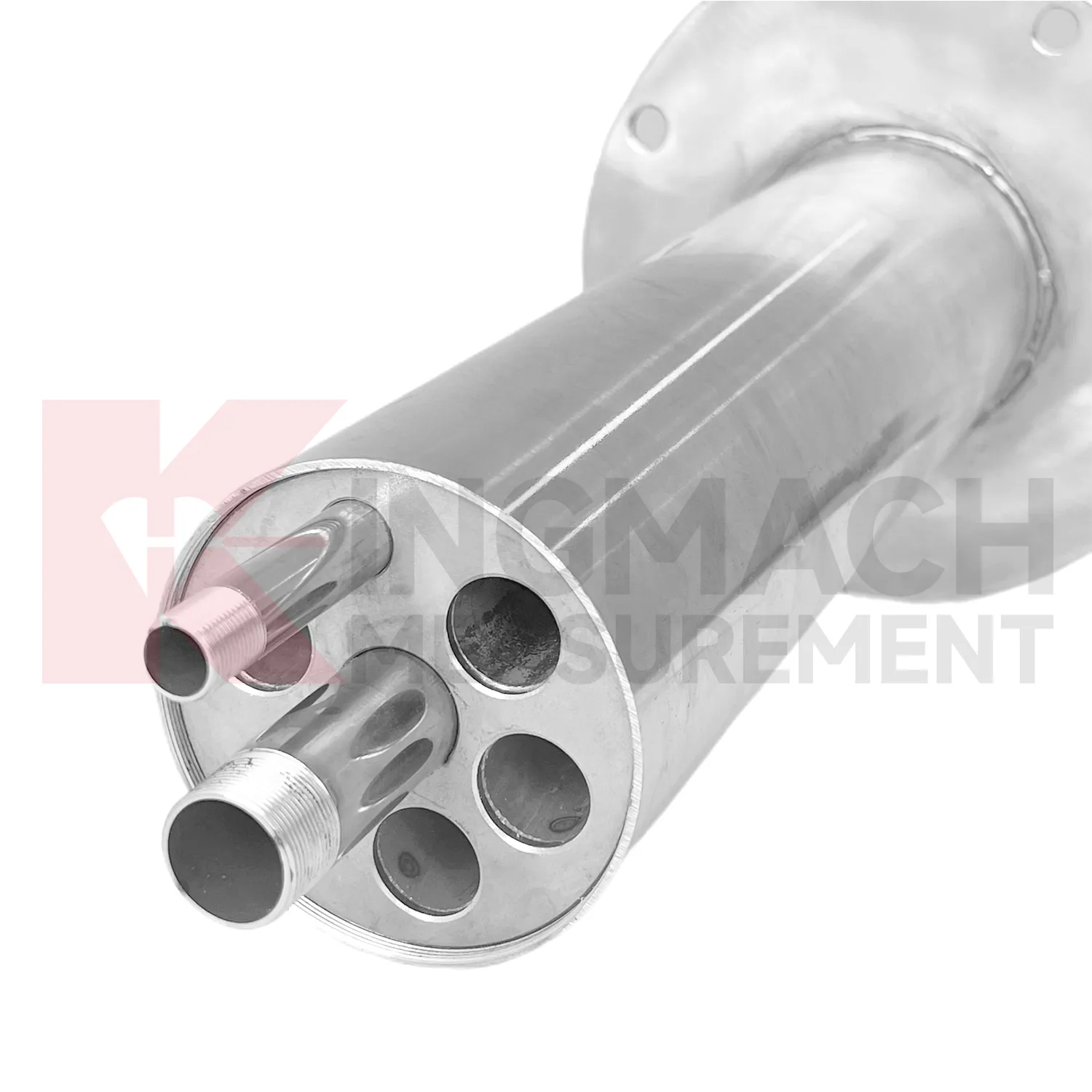

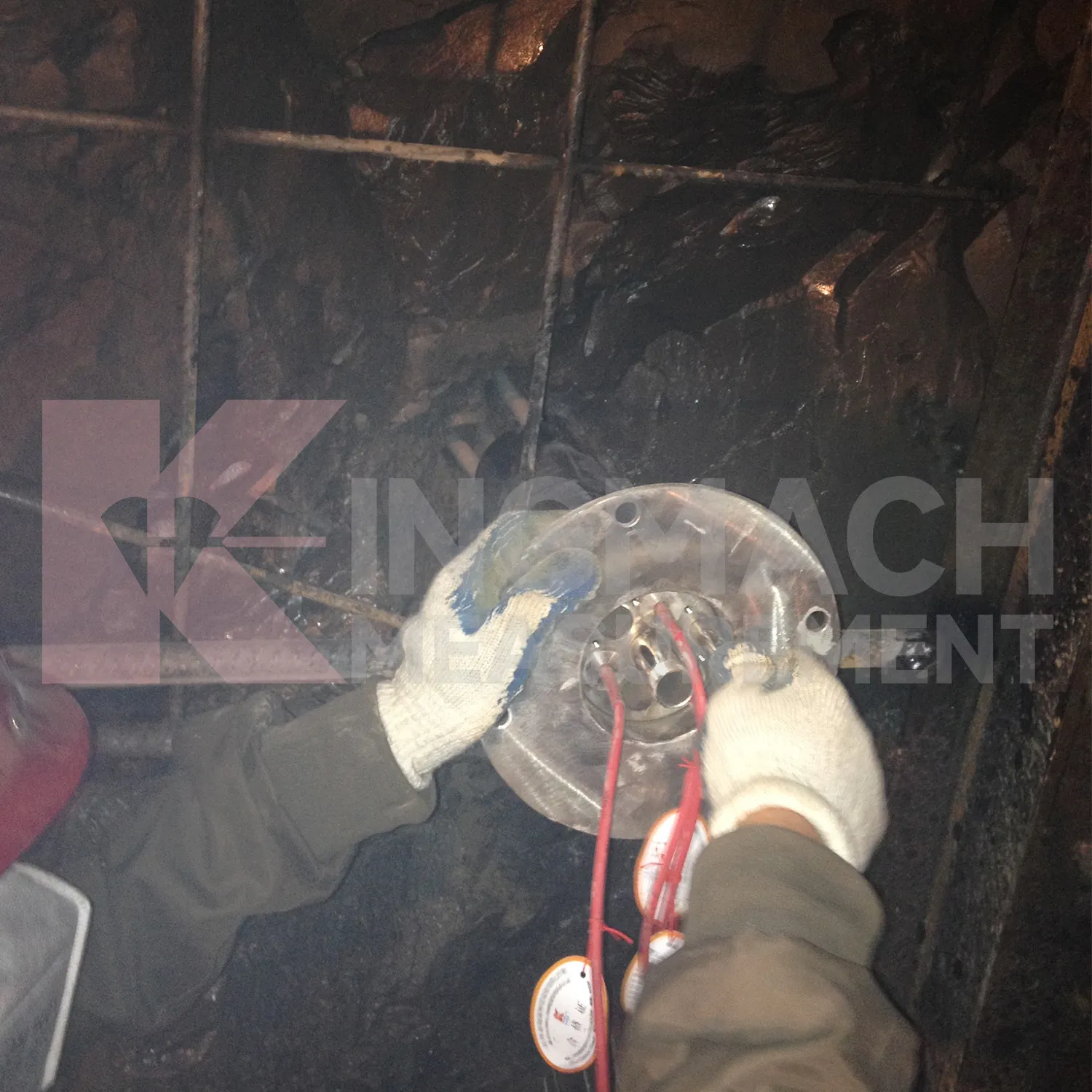

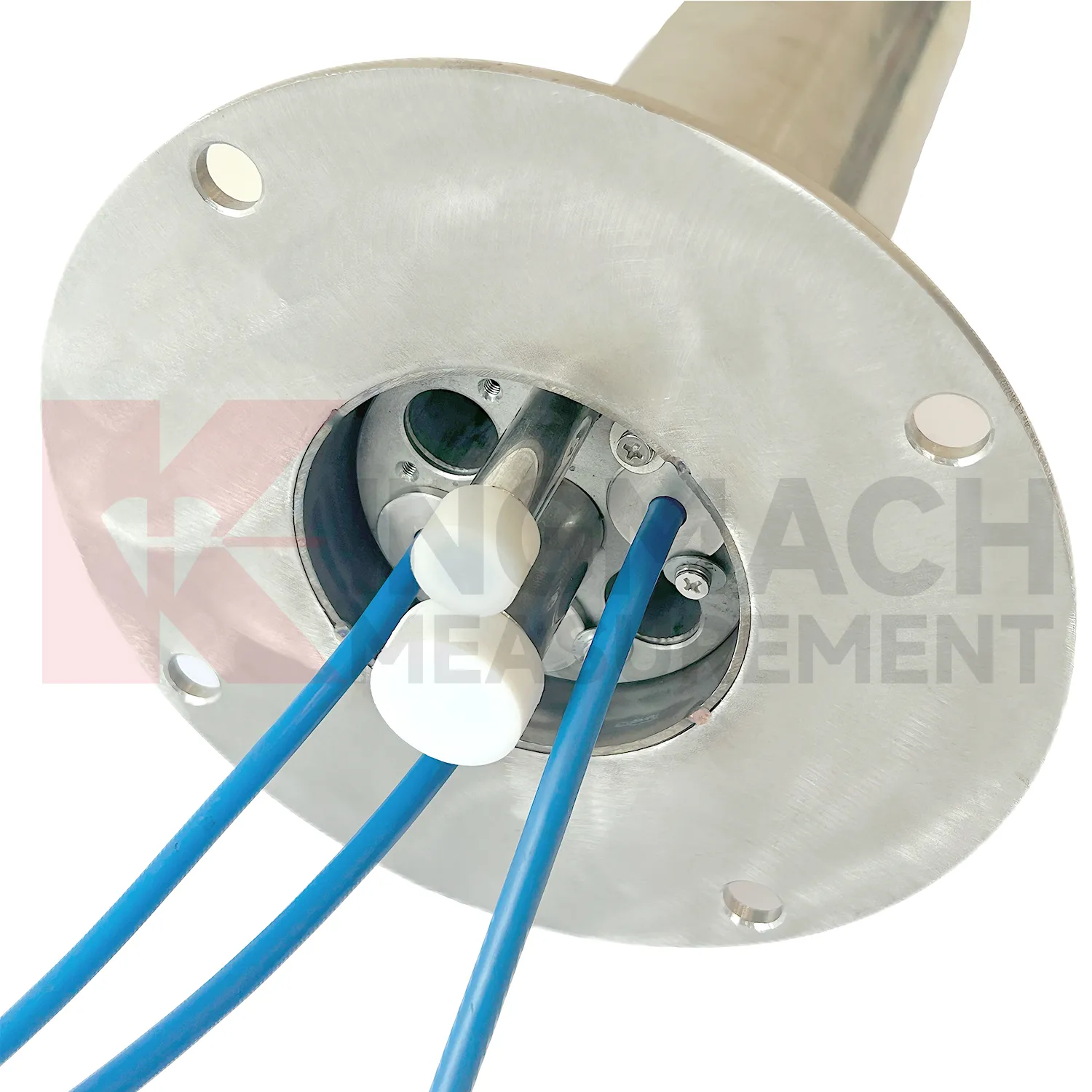

สมาร์ทมัลติพอยต์ดิสเพลสเมนต์มิเตอร์ซีรีส์ JMDL-31XXAT ใช้สำหรับวัดการกระจัดในชั้นต่างๆ ของหินโดยรอบในอุโมงค์ ทางลาดหิน หลุมฐานราก ฯลฯ เพื่อทำความเข้าใจสภาวะการกระจัดของชั้นหินต่างๆ ผลิตภัณฑ์ประกอบด้วยดิสเพลสเมนต์เกจ ท่อป้องกันแท่งวัด PVC หัวพุก ชุดติดตั้งแบบหลายจุด ฯลฯ โดยชุดติดตั้งแบบหลายจุดรองรับ 3-5 จุด ติดตั้งโดยการเจาะและการอัดฉีด หัวพุกที่ระดับความลึกต่างกันจะยึดกับชั้นหินที่แตกต่างกัน วิธีการติดตั้งจะคล้ายกับการก่อสร้างแบบร็อคโบลต์ เรียบง่ายและสะดวกสบาย ด้วยการวัดการเปลี่ยนแปลงการกระจัดของแต่ละเกจ เงื่อนไขการกระจัดของชั้นหินต่างๆ จะถูกวิเคราะห์

คุณสมบัติผลิตภัณฑ์：

1. ออกแบบตามหลักการมอดูเลตความถี่ฟลักซ์แม่เหล็กแบบเหนี่ยวนำ ทำให้ผลิตภัณฑ์มีเสถียรภาพ ความน่าเชื่อถือ และความทนทานสูงขึ้น หลักการมอดูเลตความถี่แบบเหนี่ยวนำเกี่ยวข้องกับองค์ประกอบการตรวจจับแบบเหนี่ยวนำ วงจรรวม และตัวเก็บประจุแบบเรโซแนนซ์ซึ่งสร้างวงจรการสั่น LC ที่ส่งสัญญาณความถี่ออกมา เมื่อแท่งวัดแทนที่ภายในขดลวด มันจะเปลี่ยนแปลงความฝืนแม่เหล็กและความเหนี่ยวนำของขดลวด ดังนั้นจึงเปลี่ยนความถี่สัญญาณเอาท์พุตของวงจรการสั่น เมื่อแท่งวัดเข้าสู่ขดลวดขดลวด ความฝืนของแม่เหล็กจะลดลง ความเหนี่ยวนำจะเพิ่มขึ้น และความถี่จะลดลง ด้วยการเลือกวัสดุแท่งที่เหมาะสมและปรับโครงสร้างขดลวดขด ตัวเก็บประจุ และวงจรให้เหมาะสม ความถี่ของสัญญาณเอาต์พุตที่เปลี่ยนแปลงภายในช่วงการเคลื่อนที่ของแท่งจะแสดงความสัมพันธ์เชิงเส้นที่แม่นยำกับการกระจัด เนื่องจากแกนและขดลวดทำงานในสถานะไม่สัมผัส ระบบจึงทนทานต่อความเสียหายระหว่างการติดตั้งและใช้งาน

2. ดิสเพลสเมนต์เกจประกอบด้วยชิปหน่วยความจำภายในที่มีความสามารถในการจัดเก็บข้อมูลอัจฉริยะ การตั้งค่าจากโรงงานจะจัดเก็บพารามิเตอร์อย่างถาวร เช่น รุ่นเซ็นเซอร์ หมายเลขซีเรียล และค่าสัมประสิทธิ์การสอบเทียบ สามารถบันทึกข้อมูลการวัดได้มากถึง 600 ตัวอย่าง รวมถึงเวลาในการวัด อุณหภูมิ (สำหรับรุ่นที่ไวต่ออุณหภูมิ) การกระจัดสัมบูรณ์ การกระจัดสัมพัทธ์ และค่าจุดศูนย์

3.การตรวจจับแบบดิจิตอลเต็มรูปแบบช่วยให้มั่นใจได้ว่าการส่งสัญญาณทางไกลที่ปราศจากความผิดเพี้ยนและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

4. คุณสมบัติฉนวนที่ดีเยี่ยมและความทนทานกันน้ำ

5.เมื่อจับคู่กับเครื่องมือทดสอบที่ครอบคลุมของบริษัท ค่าการกระจัดจะแสดงโดยตรง ทำให้สามารถวัดได้ง่าย ง่ายดาย และรวดเร็ว

6. การบูรณาการเข้ากับระบบเก็บข้อมูลอัตโนมัติของบริษัททำให้สามารถติดตามตรวจสอบหรือควบคุมจากระยะไกลได้โดยไม่ต้องดูแล

การใช้งาน

สมาร์ทมัลติพอยต์ดิสเพลสเมนต์มิเตอร์ซีรีส์ JMDL-31XXAT ใช้สำหรับวัดการกระจัดในชั้นต่างๆ ของหินโดยรอบในอุโมงค์ ทางลาดหิน หลุมฐานราก ฯลฯ เพื่อทำความเข้าใจสภาวะการกระจัดของชั้นหินต่างๆ
