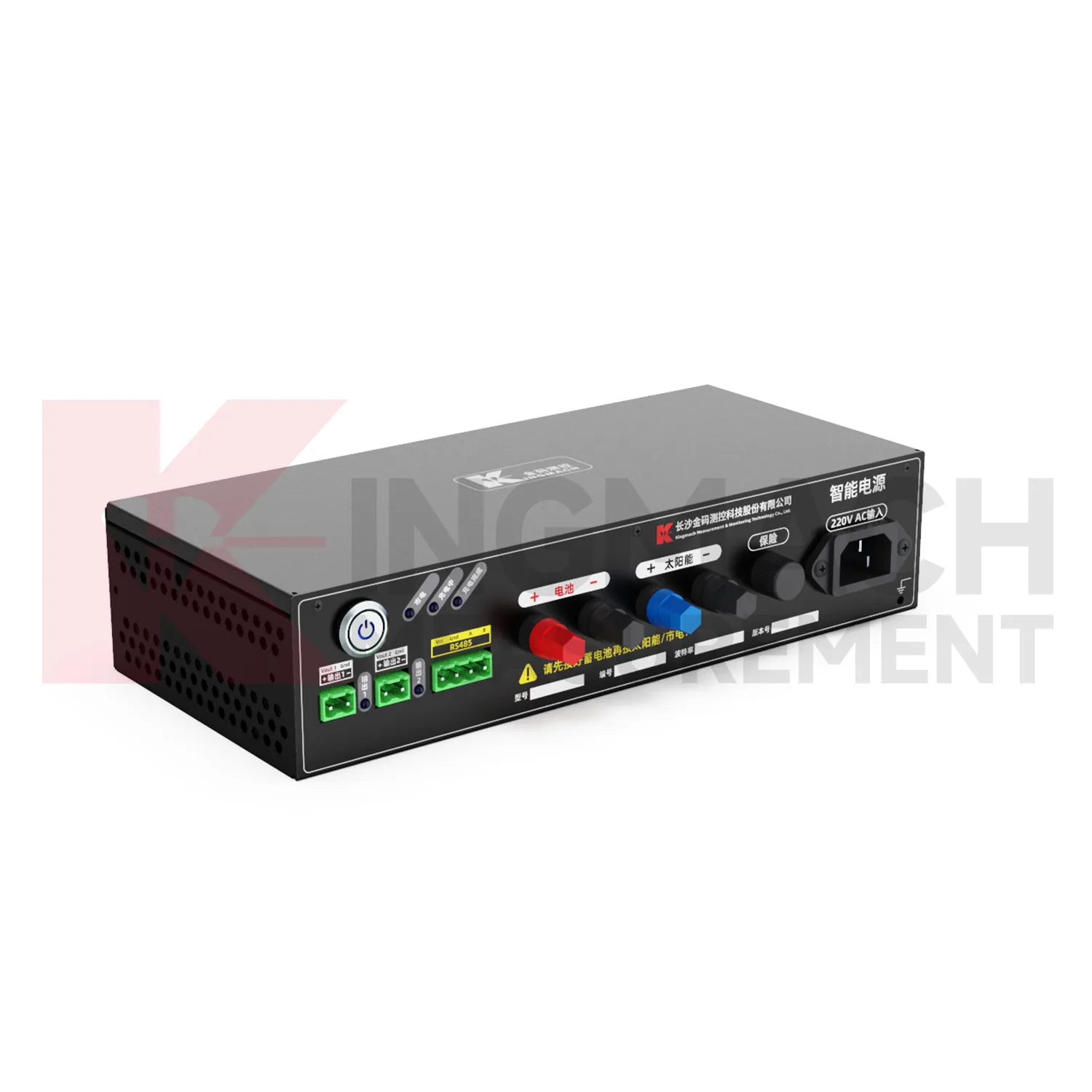

รูปภาพ 4 โมดูลจ่ายไฟอัจฉริยะ JMDY-1602AD

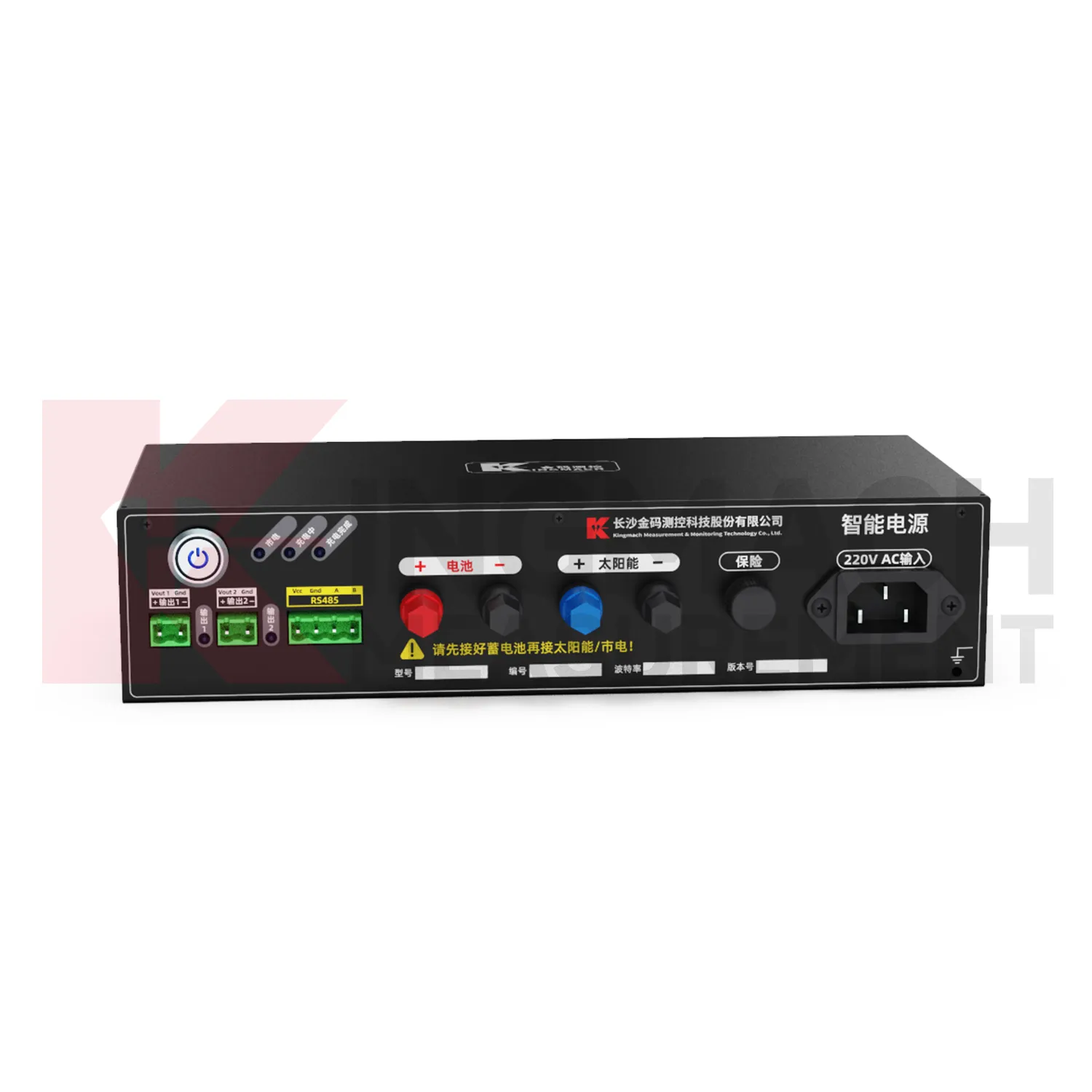

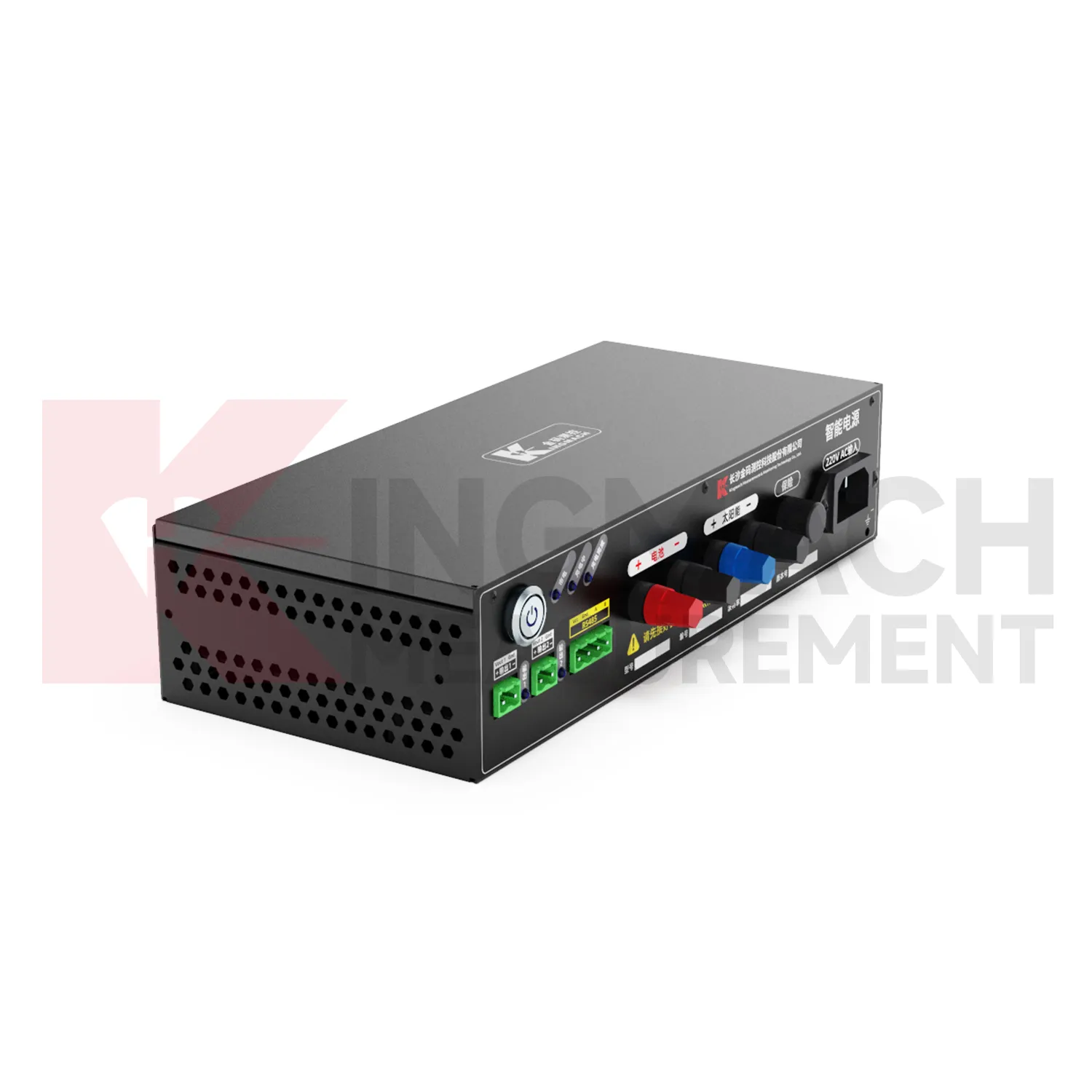

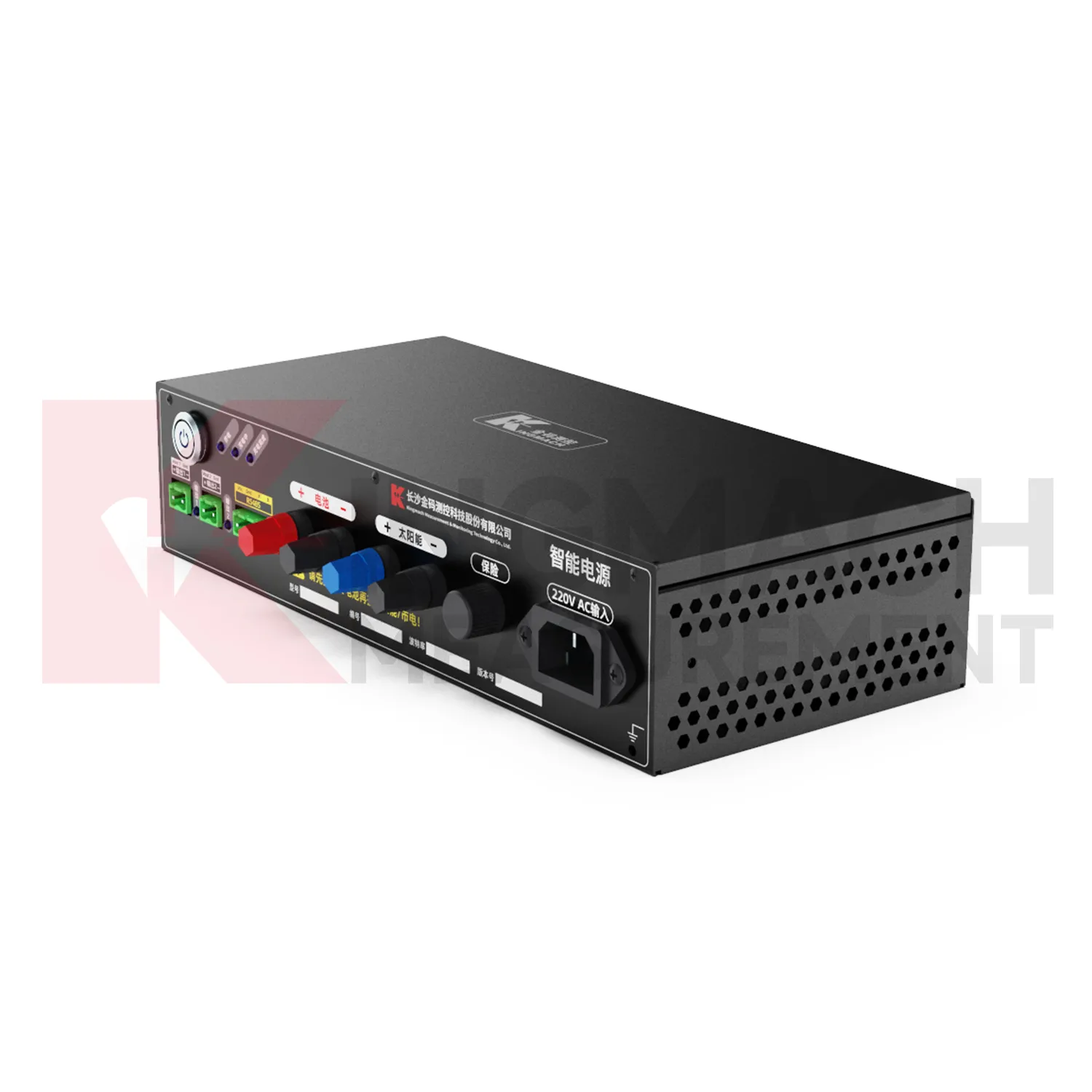

โมดูลจ่ายไฟอัจฉริยะ JMDY-1602AD

JMDY-1602AD เป็นโมดูลจ่ายไฟอัจฉริยะมัลติฟังก์ชั่นที่เข้ากันได้กับ 220VAC แบตเตอรี่ และแผงโซลาร์เซลล์ เพื่อให้มั่นใจว่ามีพลังงานอย่างต่อเนื่องผ่านการจัดการอัตโนมัติ

มีเอาต์พุต 16VDC (3.2A/ช่อง), การชาร์จพลังงานแสงอาทิตย์ 4A, การป้องกันหลายรูปแบบ (ฟ้าผ่า, แรงดันไฟฟ้าเกิน) รองรับการตรวจสอบ/ควบคุมระยะไกล RS485 เหมาะกับการก่อสร้าง ทางรถไฟ การควบคุมทางอุตสาหกรรม

ดาวน์โหลด

ปรึกษาฟรี

ข้อมูลผลิตภัณฑ์ทั่วไป

สถานที่กำเนิด:	ฉางซา ประเทศจีน
ชื่อแบรนด์:	คิงมัค
หมายเลขรุ่น:	JMDY-1602AD
การรับรอง:	ISO9001、ISO14001、ISO45001

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

ปริมาณการสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	ต่อรองได้
รายละเอียดบรรจุภัณฑ์:	กล่องหรือกรณีไม้ นอกจากนี้ยังมีโซลูชันบรรจุภัณฑ์แบบกำหนดเองให้เลือกอีกด้วย
เวลาการส่งมอบ:	จัดส่งภายใน 30 วันหลังจากได้รับการชำระเงินเต็มจำนวน
เงื่อนไขการชำระเงิน:	ที/ทีล่วงหน้า

คำอธิบาย

การแนะนำ:

วงจรที่เสถียรต้องอาศัยการออกแบบแหล่งจ่ายไฟที่แข็งแกร่ง โมดูลจ่ายไฟอัจฉริยะ JMDY-1802AD เป็นผลิตภัณฑ์มัลติฟังก์ชั่นที่มีการจัดการอินพุตและเอาต์พุตอย่างชาญฉลาด สามารถใช้งานร่วมกับไฟหลัก แบตเตอรี่ และแผงโซลาร์เซลล์พลังงานแสงอาทิตย์ 220VAC ช่วยให้มั่นใจได้ว่าการจ่ายไฟจะไม่ถูกรบกวนผ่านการจัดการอัตโนมัติ ระบบการชาร์จจะเลือกระหว่างกำลังไฟหลักและแผงโซลาร์เซลล์พลังงานแสงอาทิตย์โดยอัตโนมัติสำหรับการชาร์จแบตเตอรี่ ซึ่งให้กระแสไฟชาร์จสูง โดยให้ความจุโหลดเอาท์พุตที่แข็งแกร่งโดยมีการกระเพื่อมน้อยที่สุด พร้อมด้วยการป้องกันแรงดันไฟเกินอินพุต การป้องกันแรงดันไฟเกินเอาท์พุต การป้องกันกระแสเกิน และการป้องกันการลัดวงจรด้วยการกู้คืนตัวเองอย่างยั่งยืน อุปกรณ์นี้รองรับการตรวจสอบข้อมูลการทำงานจากระยะไกลและเปิดใช้งานการควบคุมระยะไกล

เมื่อเชื่อมต่อกับอุปกรณ์และเซ็นเซอร์ของบริษัทเรา แหล่งจ่ายไฟอัจฉริยะจะรวมพลังให้กับระบบการรับและส่งข้อมูล ในขณะเดียวกันก็ทำให้สามารถอัปโหลดและควบคุมข้อมูลระยะไกลได้

ผู้ใช้สามารถตรวจสอบและจัดการการทำงานของอุปกรณ์ การบำรุงรักษา และข้อมูลข้อมูลได้ด้วยคำสั่งระยะไกล

โมดูลแหล่งจ่ายไฟอัจฉริยะสามารถนำไปใช้อย่างกว้างขวางกับสาขาวิศวกรรม เช่น การก่อสร้าง ทางรถไฟ ไฟฟ้าพลังน้ำ และเขื่อน และมีแนวโน้มที่ดีในด้านการควบคุมทางอุตสาหกรรม ระบบอัตโนมัติ เครื่องมือวัดทดสอบ และอุปกรณ์ที่เกี่ยวข้อง

คุณสมบัติผลิตภัณฑ์:

1. ติดตั้งไฟแสดงสถานะต่างๆ เพื่อการตรวจสอบสถานะการทำงานของแหล่งจ่ายไฟอัจฉริยะอย่างง่ายดาย

2. รองรับกำลังไฟเข้าจากแบตเตอรี่ แหล่งจ่ายไฟหลัก 220VAC และแผงโซลาร์เซลล์แสงอาทิตย์ พร้อมการจัดการสวิตช์อัตโนมัติตามความพร้อมของพลังงาน จัดลำดับความสำคัญของพลังงานหลักเมื่อเชื่อมต่อทั้ง 220VAC และแบตเตอรี่ และสลับไปใช้พลังงานแบตเตอรี่โดยอัตโนมัติในระหว่างที่ไฟฟ้าดับ

3. ตัวกรองไฟ AC ในตัวช่วยลดความจำเป็นในตัวกรองภายนอกเพิ่มเติม ช่วยเพิ่มประสิทธิภาพ EMC อย่างมากและลดต้นทุนของระบบ

4. แรงดันเอาต์พุตที่กำหนดคือ 16VDC โดยแต่ละช่องเอาต์พุตสามารถส่งกระแสไฟฟ้าได้สูงสุด 3.2A

5. รองรับโหมดการชาร์จแบบคู่ (ไฟหลัก 220VAC และแผงเซลล์แสงอาทิตย์พลังงานแสงอาทิตย์) สำหรับแบตเตอรี่ที่มีกระแสไฟชาร์จสูงที่ 4A ติดตามจุดจ่ายไฟสูงสุดของแผงโซลาร์เซลล์โดยอัตโนมัติ ขจัดความกังวลของผู้ใช้เกี่ยวกับสถานการณ์ที่เลวร้ายที่สุด และเพิ่มการใช้งานแผงโซลาร์เซลล์ให้เกิดประโยชน์สูงสุด

6. มีคุณสมบัติการชาร์จแบตเตอรี่เกินและการป้องกันการคายประจุเกินเพื่อยืดอายุการใช้งานแบตเตอรี่

7. ป้องกันความเสียหายของอุปกรณ์ที่เกิดจากการเชื่อมต่อกับแหล่งพลังงานไฟฟ้าแรงสูงโดยไม่ตั้งใจ

8. มีการป้องกันไฟกระชากฟ้าผ่าเพื่อป้องกันวงจรดาวน์สตรีม

9. กลไกการป้องกันหลายแบบ: การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต, การป้องกันกระแสเกิน และการป้องกันไฟฟ้าลัดวงจรในการกู้คืนตัวเองอย่างยั่งยืน

10. ช่วยให้สามารถตรวจสอบและควบคุมสถานะอุปกรณ์ การทำงาน การบำรุงรักษา และข้อมูลได้จากระยะไกลผ่านคำสั่งระยะไกล

11. ใช้การสื่อสาร RS485 ช่วยให้สามารถรวม DTU ที่ใช้ร่วมกันกับอุปกรณ์เก็บข้อมูลและเซ็นเซอร์เพื่อลดต้นทุนของระบบ

ข้อมูลจำเพาะ

รายการ	เงื่อนไข	นาที.	ประเภท	สูงสุด	หน่วย
ช่วงแรงดันไฟฟ้าขาเข้า	อินพุตไฟฟ้ากระแสสลับ	200		240	VAC
ช่วงความถี่อินพุต	—-	47		63	เฮิรตซ์
อินพุตปัจจุบัน	220VAC	——		0.36	A
สลับร้อน		ไม่รองรับ
แรงดันไฟขาออกและกระแส (Vo/Io)	ช่วงแรงดันไฟฟ้าขาเข้า		16VDC/1800mA
ความแม่นยำของแรงดันเอาต์พุต	ช่วงโหลดเต็ม	—-	±1	±3	%
ระเบียบบรรทัด	โหลดเต็มที่ Vin: ต่ำสุดถึงสูงสุด		±0.2	±0.5
การควบคุมโหลด	โหลด 0%-100%	—-	±0.5	±1
ระลอกคลื่นและเสียงรบกวน	20MHz BW, โหลดที่กำหนด	—-	10	50	mVp-p
เวลาการกู้คืนชั่วคราว	ขั้นตอนการโหลด 25%, Vin ที่กำหนด	--	300	500	เรา
การตอบสนองชั่วคราว		—-	±5	±8	%
อุณหภูมิดริฟท์	โหลดเต็ม	—-		±0.03	%/℃
โหลดขั้นต่ำ		0			%
โหลดความจุสูงสุด		——		1500	ไมโครเอฟ
พลังงานสแตนด์บาย		—-	0.7	1.0	W
การปรับเอาท์พุต[1]	ช่วงแรงดันไฟฟ้าขาเข้า	-15	-15%～3%	3	%โว
การป้องกันแรงดันไฟฟ้าเกิน		103		150	%โว
การป้องกันกระแสเกิน		122		211	% ไอโอ
การป้องกันการลัดวงจร		โหมดอาการสะอึก, การกู้คืนอัตโนมัติ
การสื่อสาร		RS485
อัตรารับส่งข้อมูล		ค่าเริ่มต้น: 2400; กำหนดค่าได้: 4800/9600/19200/115200
ขนาด กว้าง × สูง × ลึก		264มม.×60มม.×120มม
อุณหภูมิในการทำงาน[2]		-30		55	℃
ความชื้นในการทำงาน	ไม่มีการควบแน่น	20		80	%RH
อุณหภูมิในการจัดเก็บ		-40	หนึ่ง	85	℃
ความชื้นในการจัดเก็บ	ไม่มีการควบแน่น	5		95	%RH
วัสดุสิ่งที่แนบมา		เหล็กแผ่น SPCC
วิธีการทำความเย็น		การพาความร้อนตามธรรมชาติ
