ระบบ Inclinometer ในตำแหน่งแนวตั้ง JMQJ-7915ATS

ข้อมูลผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางธุรกิจผลิตภัณฑ์

คำอธิบาย

การแนะนำ:

ระบบ Inclinometer ในตำแหน่งแนวตั้งประกอบด้วยสองส่วน: สตริง Inclinometer ในตำแหน่งแนวตั้งแบบหลายจุดและโมดูลการรับปาก มิเตอร์ดิสเพลสเมนต์มิเตอร์แบบหลายจุดตามกันมีพื้นฐานมาจากการออกแบบเซ็นเซอร์ความเอียง MEMS หลายอาร์เรย์ที่เชื่อมต่อสายไฟฟ้าของเครื่องวัดความเอียงในแนวตั้งหลายจุดภายในรูผ่านสายเคเบิลเส้นเดียว โมดูลการรับข้อมูลใช้เพื่อรวบรวมข้อมูลการวัดของสตริงเครื่องวัดความเอียงในแนวตั้งแบบหลายจุด และอัปโหลดข้อมูลผ่านวิธีใช้สายหรือไร้สาย

คุณสมบัติผลิตภัณฑ์：

1. ระบบ Inclinometer ในตำแหน่งแนวตั้งใช้เทคโนโลยีเซ็นเซอร์เร่งความเร็ว 3D-MEMS และเทคโนโลยีการชดเชยอุณหภูมิอัตโนมัติ ซึ่งช่วยลดอิทธิพลของการเบี่ยงเบนของอุณหภูมิและการกระเพื่อมของแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ

2.Multi-Point Series-เชื่อมต่อแนวตั้ง in-place inclinometer string ของเคลื่อนย้ายเครื่องมือ body part ของกระบวนการฉีดขึ้นรูปขนาดเล็กและน้ำหนักเบาผ่านสายเคเบิลเพื่อให้เกิดการเชื่อมต่อไฟฟ้าของเซ็นเซอร์ทั้งหมดในรูวัด, เซ็นเซอร์ทั้งหมดในรูวัดสามารถแบ่งออกเป็นได้ถึง 4 กลุ่มแต่ละกลุ่มอิสระการสื่อสารไม่รบกวนกัน

3. สตริง inclinometer ในสถานที่แนวตั้งที่เชื่อมต่อแบบหลายจุดเชื่อมต่อทางกายภาพด้วยข้อต่อสากลและก้านสูบ ความยาวผลิตตามความต้องการในการออกแบบ และตำแหน่งของจุดวัดถูกจัดเรียงอย่างยืดหยุ่น การออกแบบกันน้ำและกันฝุ่นที่ปิดสนิท เหมาะสำหรับสภาพแวดล้อมการก่อสร้างต่างๆ

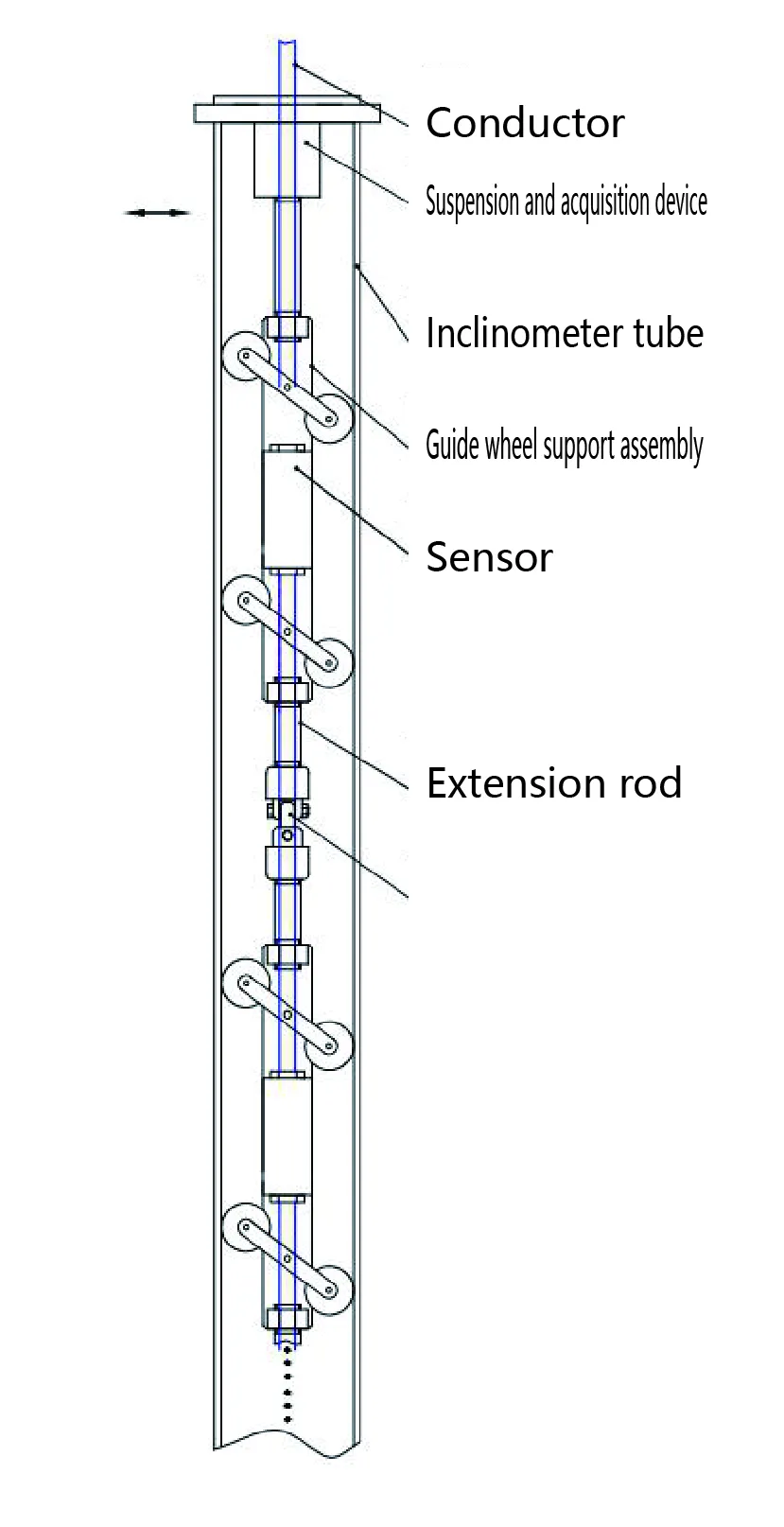

4.สายวัดความเอียงแบบเข้าที่แนวตั้งในหลุมเจาะแต่ละหลุมได้รับการประกอบไว้ล่วงหน้าที่โรงงาน โดยมีตัวถัง สายเคเบิล ข้อต่อสากล ก้านต่อ ระบบกันสะเทือน และหน่วยการเข้าซื้อกิจการตามระยะห่างจุดวัดที่ออกแบบ ทำให้สามารถขนส่งและการติดตั้งแบบครบวงจร เพียงเชื่อมต่อก้านต่อขยายที่ไซต์งาน และใส่ชุดประกอบเข้าไปในรูเจาะเพื่อการติดตั้งที่ง่าย รวดเร็ว และสะดวก

5. สตริง in-place inclinometer แบบแนวตั้งได้รับการกำหนดค่าภายในด้วยตัวระบุอิเล็กทรอนิกส์และหมายเลขรุ่นเพื่อให้สามารถจดจำอัตโนมัติและคำนวณอัจฉริยะได้

6. โมดูลเก็บข้อมูลประกอบด้วยเอาต์พุตเซ็นเซอร์ที่ควบคุมได้หนึ่งตัวและอินเทอร์เฟซการสื่อสารดาวน์สตรีมสี่อินเทอร์เฟซ ระบุและดำเนินการคำนวณอัจฉริยะโดยอัตโนมัติเมื่อเชื่อมต่อสตริงเครื่องวัดความเอียงในแนวตั้ง

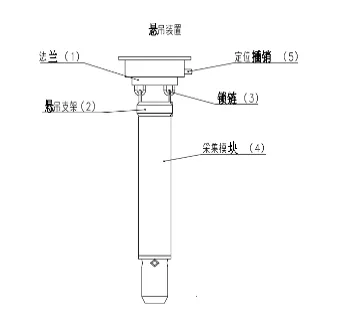

7. โมดูลการเข้าซื้อกิจการถูกวางไว้ภายในปากท่อ inclinometer ให้การป้องกันน้ำและฝุ่น หลีกเลี่ยงการรบกวนกับการก่อสร้างในสถานที่ และลดการสัมผัสความเสียหาย

8. โหมดพลังงานต่ำจะปิดเซ็นเซอร์ในระหว่างสแตนด์บายและเปิดใช้งานสำหรับการวัดข้อมูลเท่านั้น

การใช้งาน

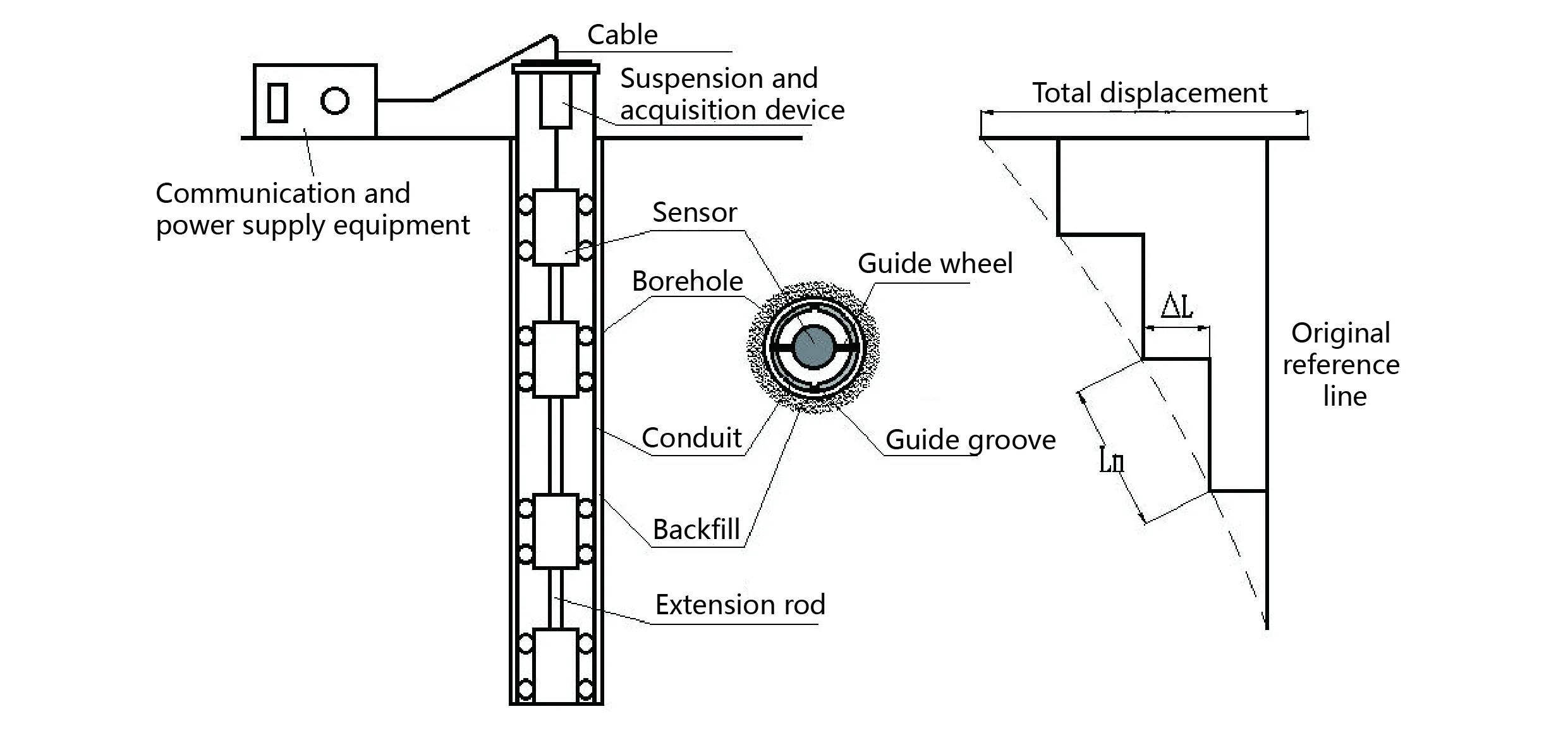

ผลิตภัณฑ์นี้เป็นเซ็นเซอร์คงที่ที่มีความแม่นยำสูงสำหรับการวัดมุมเอียง ออกแบบและผลิตโดยบริษัทของเรา ซึ่งได้รับการติดตั้งอย่างรวดเร็ว ใช้การติดตั้งแบบรวม เมื่อออกจากโรงงาน จำนวนจุดตรวจวัดภายในหลุมเจาะจะถูกกำหนดค่าเป็นชุดสมบูรณ์ สามารถติดตั้งท่อเครื่องวัดความเอียงและฝังไว้ด้านในได้โดยตรง สามารถค้นหาทิศทางการวางตำแหน่งของเซนเซอร์ได้โดยอัตโนมัติ ซึ่งง่ายและรวดเร็ว เหมาะอย่างยิ่งสำหรับการวัดมุมเอียงของจุดต่างๆ ภายในหลุมเจาะ และเหมาะสำหรับการตรวจสอบการเสียรูปภายในส่วนลึกของโครงสร้าง เมื่อรวมกับระบบการตรวจสอบอัตโนมัติของบริษัทของเรา ทำให้สามารถรับรู้การตรวจสอบอัตโนมัติในระยะยาวและการคำนวณการเปลี่ยนรูปอย่างชาญฉลาด

ข้อมูลจำเพาะ
