คู่มือข้อมูลจำเพาะของมิเตอร์ดิสเพลสเมนต์มิเตอร์ Kingmach

เริ่มต้นด้วยการเคลื่อนไหวที่คุณต้องการวัด

กำหนดโหมดการกระจัดก่อนที่จะเปรียบเทียบเอกสารข้อมูล เกจวัดรอยแตกร้าวที่วัดรอยต่อขนาด 20 มม. ไม่สามารถแก้ปัญหาเดียวกันกับหน่วย GNSS ที่ติดตามการเคลื่อนที่ของทางลาด เซ็นเซอร์ลวดสลิงที่วัดการเคลื่อนที่ระยะไกล หรือการอ่านค่าความเคลื่อนไหวของมิเตอร์แบบหลายจุดที่ชั้นหินต่างๆ ระยะ วิธีการติดตั้ง และการตีความข้อมูลทั้งหมดขึ้นอยู่กับประเภทการเคลื่อนไหว

ช่วงการกระจัดของ Kingmach ครอบคลุมการกระจัดเชิงเส้น ความกว้างของรอยแตกร้าว การเคลื่อนที่ของข้อต่อการขยายตัว การกระจัดของพื้นผิวขนาดใหญ่ การเสียรูปแบบ geogrid การทรุดตัวของแบบหล่อ การกระจัดของหินโดยรอบ และการกระจัดของหินดาน เลือกโครงสร้างการวัดจากการใช้งานก่อน จากนั้นจึงปรับแต่งข้อกำหนดเชิงตัวเลข

• สำหรับความกว้างของรอยแตกหรือรอยต่อ ให้ตรวจสอบช่วงสั้น ความละเอียด ฐานยึด แกนวัด และความมั่นคงในระยะยาว
• สำหรับสะพาน เขื่อน ทางรถไฟ หรือการเคลื่อนที่ของอาคาร ให้ตรวจสอบความถูกต้อง อิทธิพลของอุณหภูมิ การกันน้ำ และความเข้ากันได้ของการรับข้อมูล
• สำหรับการตรวจสอบความลาดชันหรือดินถล่ม ระยะการตรวจสอบ การสื่อสาร กำลังไฟฟ้า ความต้านทานต่อสภาพอากาศ และการทำงานแบบอัตโนมัติ
• สำหรับชั้นหินหรือการเสียรูปของชั้นหิน ให้ตรวจสอบโครงสร้างพุก วิธีการเจาะและอัดฉีด จุดตรวจวัด และความลึกในการติดตั้ง
• สำหรับการตรวจสอบแบบหล่อและการก่อสร้าง การป้องกันการตรวจสอบ ความน่าเชื่อถือในการตอบสนอง การติดตั้งชั่วคราว และการรวมสัญญาณเตือนภัย

ข้อมูลจำเพาะของเครื่องวัดการเคลื่อนที่หลักเพื่อเปรียบเทียบ

ช่วง: หลีกเลี่ยงการใช้ทั้งขนาดเล็กและใหญ่เกินความจำเป็น

เซ็นเซอร์ที่มีระยะน้อยเกินไปอาจถึงขีดจำกัดระหว่างเหตุการณ์สำคัญ เซ็นเซอร์ที่มีระยะเกินกว่าความต้องการของโครงการอาจเพิ่มต้นทุนโดยไม่ปรับปรุงการมองเห็นการเคลื่อนไหวเล็กๆ ประมาณการการเคลื่อนไหวปกติ ตามฤดูกาล ระยะการก่อสร้าง และระดับการเตือน ก่อนที่จะเลือกช่วง

สำหรับการเคลื่อนย้ายโครงสร้างระยะสั้น Kingmach JMDL-52XXADT ดิฟเฟอเรนเชียลดิสเพลสเมนต์มิเตอร์ มีจำหน่ายในช่วง 20 มม. 50 มม. และ 100 มม. ที่ JMDL-22XXAT เกจวัดรอยแตกอัจฉริยะ ประกอบด้วยรุ่น 20 มม., 50 มม., 100 มม. และ 200 มม. สำหรับการเดินทางที่ยาวนานขึ้น JMLS-22XXADT เซนเซอร์ดิสเพลสเมนต์เซนเซอร์แบบลวดสลิง ครอบคลุมตัวเลือก 0-500 มม., 0-1000 มม. และ 0-2000 มม.

เพิ่มระยะขอบสำหรับการเคลื่อนไหวที่กระตุ้นให้เกิดการดำเนินการทางวิศวกรรม ไม่ใช่เปอร์เซ็นต์ที่กำหนดเอง เซ็นเซอร์ควรจับเหตุการณ์คำเตือนโดยไม่ต้องทำงานจนต่ำกว่าขนาดเต็มซึ่งช่วงที่เลือกให้คุณค่าในทางปฏิบัติเพียงเล็กน้อยสำหรับการติดตามแนวโน้มปกติ

ความละเอียดและความแม่นยำตอบคำถามที่แตกต่างกัน

ความละเอียดคือส่วนเพิ่มที่แสดงน้อยที่สุด ความแม่นยำคือความแตกต่างที่คาดหวังระหว่างค่าที่รายงานและการกระจัดที่แท้จริง มิเตอร์สามารถแสดงค่าได้ 0.01 มม. ในขณะที่ความแม่นยำแสดงเป็นเปอร์เซ็นต์ของค่าเต็มสเกล ดังนั้นจึงต้องตรวจสอบค่าทั้งสองค่าร่วมกัน

JMDL-52XXADT มีการระบุที่ความละเอียด 0.01 มม. และความแม่นยำ +/-0.1%FS ดิสเพลสเมนต์มิเตอร์อเนกประสงค์อัจฉริยะกำหนดไว้ที่ความละเอียด 0.01 มม. และความแม่นยำ 0.5%FS รุ่นแมกนีโตสตริกทีฟระบุไว้ที่ความละเอียด 0.01 มม. และความแม่นยำ +/-0.05%FS ความละเอียดส่งผลต่อการมองเห็นแนวโน้มเล็กน้อย ความแม่นยำส่งผลต่อความมั่นใจในค่าสัมบูรณ์

อย่าตั้งค่าเกณฑ์การเตือนกับการเพิ่มการแสดงผลเพียงอย่างเดียว คำนึงถึงความถูกต้อง ความสามารถในการทำซ้ำ อิทธิพลของอุณหภูมิ การเคลื่อนไหวในการติดตั้ง และระยะการตัดสินใจของโครงการเพื่อลดการแจ้งเตือนที่น่ารำคาญและการตีความที่ผิดพลาด

จับคู่หลักการตรวจจับกับไซต์งาน

หลักการตรวจจับส่งผลต่อการเบี่ยงเบน ความทนทาน การติดตั้ง การบำรุงรักษา และพฤติกรรมของสัญญาณ มิเตอร์แบบมอดูเลตความถี่แบบเหนี่ยวนำเหมาะกับงานโครงสร้างและงานข้อต่อส่วนขยาย เนื่องจากสถาปัตยกรรมดิจิทัลรองรับการตรวจสอบระยะไกลที่มีความเสถียร เซ็นเซอร์ลวดสลิงจะจัดการกับการเคลื่อนที่ที่ยาวขึ้นหรือเส้นทางการเคลื่อนไหวทางอ้อม ในขณะที่ GNSS รองรับการเคลื่อนที่บนพื้นผิวขนาดใหญ่ในจุดที่ห่างไกล

ที่ JMCW-21XXADT ดิสเพลสเมนต์มิเตอร์แบบแม่เหล็ก เป็นตัวเลือกเสริมแบบไม่สัมผัสภายในกลุ่มผลิตภัณฑ์การกำจัดของ Kingmach ไม่ใช่เซ็นเซอร์ดิสเพลสเมนต์ลวดสั่น โครงสร้างการตรวจจับแบบไม่สัมผัสมีไว้สำหรับการใช้งานที่ลดการสึกหรอทางกลไกและการวัดตำแหน่งเชิงเส้นสัมบูรณ์มีประโยชน์ ข้อมูลจำเพาะที่เผยแพร่ประกอบด้วยการป้องกัน IP67, การสื่อสาร RS485 และการทำงานตั้งแต่ -30 C ถึง +80 C

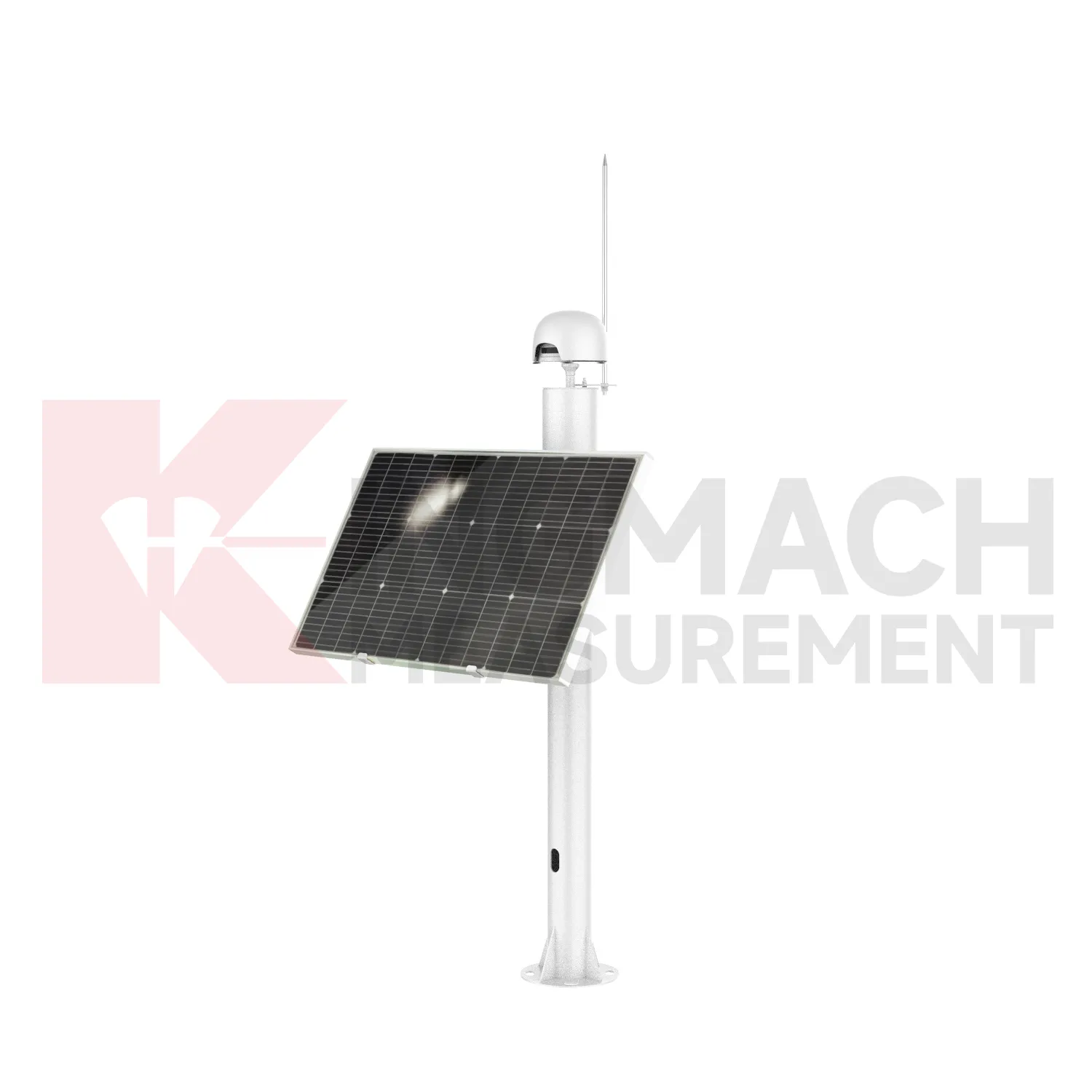

สำหรับการเคลื่อนที่บนพื้นผิวระยะไกล รวม GNSS JMBD-1050YT รองรับการวางตำแหน่งหลายกลุ่มดาว, การสื่อสาร 4G และ RS485, การทำงานของแบตเตอรี่พลังงานแสงอาทิตย์และแบตเตอรี่ลิเธียม, การป้องกัน IP67 และช่วงสภาพแวดล้อม -40 C ถึง +85 C เลือก GNSS เมื่อเอาต์พุตที่ต้องการคือการเคลื่อนที่ของตำแหน่งเหนือพื้นที่ขนาดใหญ่ แทนที่จะเป็นการเคลื่อนตัวของข้อต่อเฉพาะที่

อุณหภูมิหน้าจอ น้ำ ฝุ่น และการสัมผัสทางไฟฟ้า

สถานที่ตรวจสอบทางแพ่งจะทำให้เซ็นเซอร์สัมผัสกับฝน การควบแน่น ฝุ่น โคลน การสั่นสะเทือน การดึงสายเคเบิล อากาศที่มีฤทธิ์กัดกร่อน และการรบกวนทางไฟฟ้า ถือว่าการปิดผนึกและข้อจำกัดด้านสิ่งแวดล้อมเป็นเกณฑ์การคัดเลือกหลัก หลักการตรวจจับที่เหมาะสมยังคงล้มเหลวได้หากกล่องหุ้ม ขั้วต่อ ทางเข้าสายเคเบิล หรือการวางแนวการติดตั้งไม่ตรงกับสถานที่

เปรียบเทียบระยะการทำงานกับสภาพอากาศปากน้ำในการติดตั้ง แทนที่จะเปรียบเทียบสถานีตรวจอากาศในบริเวณใกล้เคียง แกลเลอรีของเขื่อน แนวอุโมงค์ ดาดฟ้าสะพาน และความลาดเอียงอาจมีอุณหภูมิและความชื้นที่แตกต่างกันมาก ตรวจสอบการป้องกันสายเคเบิล การปิดผนึกตัวเชื่อมต่อ การระบายน้ำ การต่อสายดิน และการป้องกันไฟกระชาก ซึ่งเป็นส่วนหนึ่งของการออกแบบการติดตั้ง

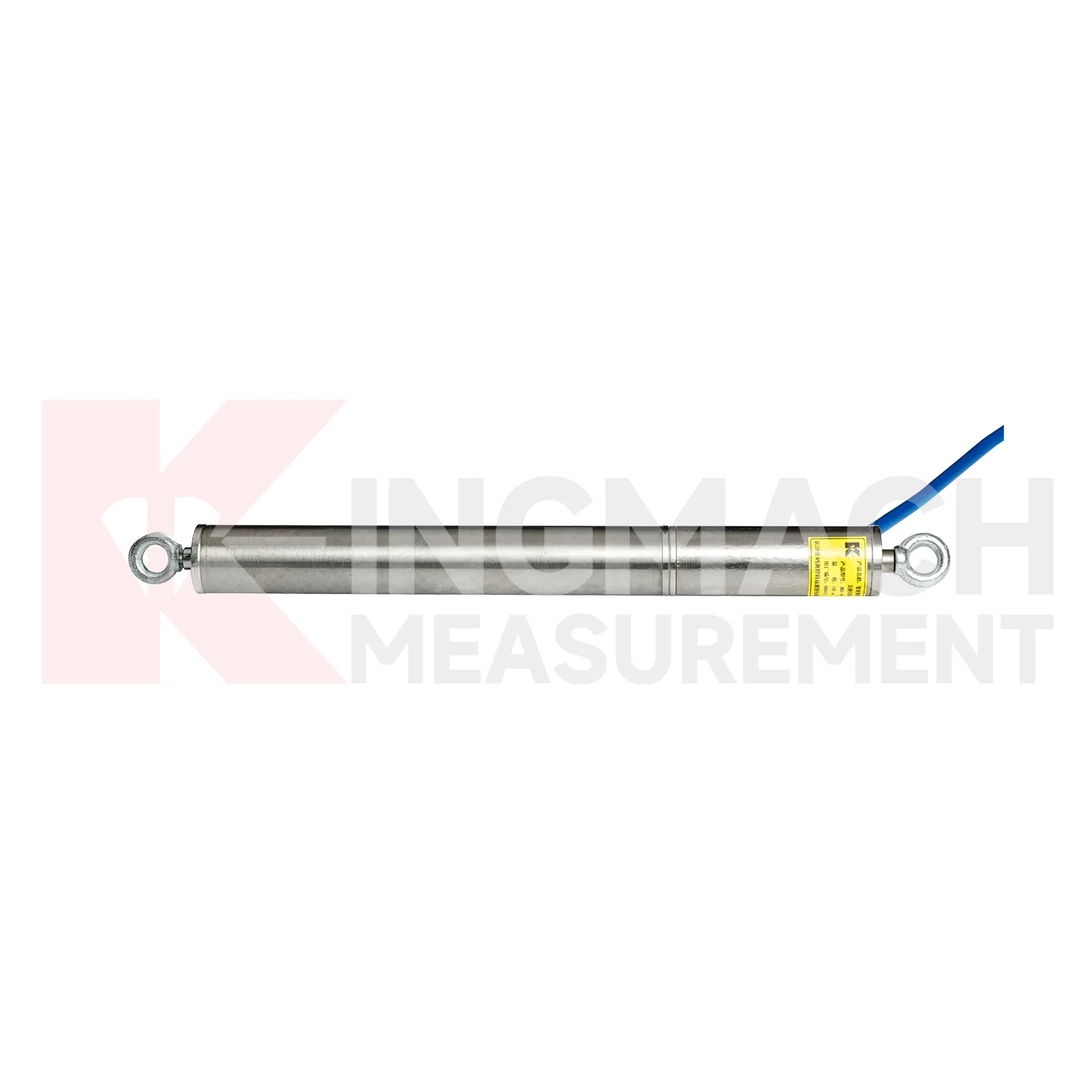

Wire Rope Displacement Sensor ของ Kingmach กำหนดไว้ที่ IP67 และ -30 C ถึง +70 C ส่วนเครื่องวัดสนามแม่เหล็กกำหนดไว้ที่ IP67 และ -30 C ถึง +80 C JMDL-49XXAT เครื่องวัดดิสเพลสเมนต์แบบหล่อ/ลวดเหล็กอัจฉริยะ มีการระบุไว้ที่ IP68 ซึ่งอาจเหมาะกับการติดตั้งที่ต้องสัมผัสน้ำและฝุ่นมากขึ้น เมื่อโครงสร้างการวัดนั้นเหมาะสมกับโครงการด้วย

ยืนยันห่วงโซ่การสื่อสารและการเข้าซื้อกิจการที่สมบูรณ์

ดิสเพลสเมนต์มิเตอร์จะสร้างข้อมูลที่ใช้งานได้ก็ต่อเมื่อสัญญาณไปถึงระบบที่จัดเก็บ ตรวจสอบ และรายงานผลลัพธ์ ยืนยันโหมดการสื่อสาร ระยะทางของสายเคเบิล อัตรารับส่งข้อมูล หากมี ความเข้ากันได้ของตัวบันทึก กำลังไฟ การต่อสายดิน การป้องกันไฟกระชาก การแปลงหน่วยทางวิศวกรรม การซิงโครไนซ์เวลา และการตรวจสอบคุณภาพข้อมูลก่อนซื้อ

RS485 เป็นเรื่องปกติในการตรวจสอบระบบดิจิตอลที่ทนทาน เนื่องจากรองรับการรวมภาคสนามและใช้สายเคเบิลที่ยาวขึ้น จุดที่อยู่ห่างไกลอาจต้องใช้ 4G การชาร์จพลังงานแสงอาทิตย์ หรือการทำงานโดยใช้แบตเตอรี่สำรอง ตรวจสอบเซ็นเซอร์ สายเคเบิล ตัวบันทึก กล่องหุ้ม ซอฟต์แวร์ ลอจิกสัญญาณเตือน และการเข้าถึงการบำรุงรักษาเป็นระบบเดียว แทนที่จะแยกรายการสินค้า

ที่ JMDL-21XXAT ดิสเพลสเมนต์มิเตอร์อเนกประสงค์อัจฉริยะ จัดเก็บข้อมูลการระบุเซ็นเซอร์และการสอบเทียบ และสามารถทำงานร่วมกับการรับข้อมูลอัตโนมัติสำหรับการตรวจสอบแบบอัตโนมัติ ในระหว่างการตรวจสอบ RFQ ให้ยืนยันการอ่านข้อมูลหรือตัวบันทึก การเดินสายไฟ การระบุตำแหน่ง การทำแผนที่ซอฟต์แวร์ และขั้นตอนการทดสอบการใช้งานสำหรับรุ่นที่เลือก

ถือว่าฮาร์ดแวร์การติดตั้งเป็นส่วนหนึ่งของการวัด

การวัดระยะการเคลื่อนที่ขึ้นอยู่กับการถ่ายโอนการเคลื่อนไหวจริงไปยังองค์ประกอบการตรวจจับ โดยไม่มีการหลวม ข้อผิดพลาดในการโค้งงอ แรงเสียดทาน หรือการยับยั้งโดยไม่ได้ตั้งใจ ตรวจสอบภาพวาดการติดตั้งก่อนที่จะอนุมัติเซ็นเซอร์ รูปทรงการติดตั้ง ทิศทางการเคลื่อนที่ที่คาดหวัง การเดินสายเคเบิล การเข้าถึงค่าศูนย์ และการป้องกันความเสียหายจากการก่อสร้าง ล้วนส่งผลต่อคุณภาพของข้อมูล

เกจวัดรอยแตกร้าวต้องใช้ฐานที่มั่นคงและแท่งวัดที่เหมาะสม ที่ JMDL-24XXAT มิเตอร์วัดการเคลื่อนที่แบบยืดหยุ่นอัจฉริยะ ต้องเปลี่ยนรูปโดยมีการตรวจสอบ geogrid หรือวัสดุเสริมแรง ที่ JMDL-31XXAT ดิสเพลสเมนต์มิเตอร์แบบหลายจุดอัจฉริยะ ใช้พุกที่ระดับความลึกต่างกันกับการเจาะ การอัดฉีด ท่อป้องกัน และอุปกรณ์การติดตั้ง

สำหรับการเคลื่อนที่ของหินข้อเท็จจริงหรือหินโดยรอบ JMDL-32XXAT มิเตอร์วัดการเคลื่อนที่ของหินพื้นฐานจุดเดียวอัจฉริยะ ใช้หน้าแปลน เซ็นเซอร์ ก้านผูก หัวพุก และท่อพีวีซี ส่วนประกอบเหล่านี้กำหนดวิธีที่เซ็นเซอร์ติดตามการเคลื่อนที่ของมวลหิน ดังนั้นส่วนประกอบเหล่านี้จึงอยู่ในการตรวจสอบทางเทคนิคและใบเสนอราคา แทนที่จะถือเป็นอุปกรณ์เสริม

แผนที่ข้อมูลจำเพาะมิเตอร์ดิสเพลสเมนต์ Kingmach

ตัวอย่างโครงการ Kingmach ที่ตรวจสอบแล้ว

สะพาน Egongyan Rail เท่านั้น, ฉงชิ่ง (2019)

ที่ โครงการติดตามตรวจสอบสะพานรถไฟ Egongyan เท่านั้น แรงของสายเคเบิลที่ครอบคลุม การโก่งตัว การแตกร้าว และการตรวจสอบสภาพแวดล้อม รายการอุปกรณ์ของโครงการประกอบด้วย Smart Crack Gauge JMDL-22XXAT พร้อมด้วยความเครียด โหลด ความเอียง ความเร่ง อุณหภูมิ-ความชื้น ปริมาณน้ำฝน ลม และอุปกรณ์ตรวจจับอัตโนมัติ สำหรับ RFQ ของบริดจ์ ตัวอย่างนี้แสดงให้เห็นว่าเหตุใดจึงควรระบุเกจรอยแตกให้เป็นส่วนหนึ่งของห่วงโซ่การตรวจสอบที่มีการประสานงาน ผู้ซื้อควรกำหนดช่วงรอยแตกหรือรอยต่อ ตำแหน่งการติดตั้ง การสัมผัสด้านสิ่งแวดล้อม ส่วนต่อประสานการรับ และเกณฑ์การแจ้งเตือนร่วมกัน แทนที่จะเลือกเกจตามความละเอียดเพียงอย่างเดียว

บันทึกพื้นฐานการวัด ฮาร์ดแวร์ป้องกัน การเข้าถึงการตรวจสอบ และเกณฑ์การยอมรับการส่งมอบสำหรับทุกจุดก่อนเริ่มการติดตั้ง

ทางด่วนหยูผิง-ผานโจว กุ้ยโจว (2023)

ที่ โครงการทางด่วนยู่ผิง-ผานโจว รวมถึงการทรุดตัวของอุโมงค์ การบรรจบกันของส่วนโค้ง-เอว รอยแตกร้าว และการตรวจสอบความเครียดของโครงสร้าง รายการการใช้งานประกอบด้วย Smart Crack Gauge และการวัดการเคลื่อนที่ด้วยเลเซอร์ ควบคู่ไปกับเครื่องมือวัดระดับอุทกสถิตและสายสั่น กรณีนี้รองรับวิธีการหลายพารามิเตอร์ในการเปลี่ยนรูปอุโมงค์: การเปิดรอยแตกเฉพาะจุด การบรรจบกัน การทรุดตัว และความเครียด ตอบคำถามทางวิศวกรรมที่แตกต่างกัน สำหรับการจัดซื้อ ให้ระบุตำแหน่งที่มีการติดตั้งจุดกระจัดแต่ละจุด ทิศทางและขนาดของการเคลื่อนไหวที่คาดหวัง การอ่านค่าไปถึงแพลตฟอร์มการตรวจสอบอย่างไร และเกณฑ์ใดที่เริ่มต้นการตรวจสอบหรือการยกระดับ

แผนการติดตั้งควรระบุจุดอ้างอิง พิกัดความเผื่อในการติดตั้ง การป้องกันสายเคเบิล การทดสอบการใช้งาน และวิธีการเข้าถึงเพื่อการบำรุงรักษาในภายหลัง

หอพลังงานลมฉางเต๋อ หูหนาน (2568)

ที่ โครงการโรงไฟฟ้าพลังงานลมฉางเต๋อ ติดตามการทรุดตัวของฐานราก แรงยึดสายเคเบิล การสั่นสะเทือนของโครงสร้าง รอยแตกร้าวของส่วนเปลี่ยนผ่าน และความเครียด อุปกรณ์ที่เกี่ยวข้องประกอบด้วยเซ็นเซอร์ดิสเพลสเมนต์ลวดสลิง JMLS-22XXADT ซึ่งเป็นส่วนหนึ่งของแพ็คเกจเซ็นเซอร์ที่กว้างขึ้น ตัวอย่างนี้มีประโยชน์เมื่อต้องตรวจสอบการเคลื่อนไหวระยะไกลหรือทางอ้อมด้วยการตอบสนองทางโครงสร้างอื่นๆ ในระหว่างการเลือก ให้กำหนดเส้นทางสายไฟ ระยะการเคลื่อนที่ ทิศทางกลับ ความเสถียรในการติดตั้ง การสัมผัสกับตู้ เส้นทางการสื่อสาร และการเข้าถึงเพื่อตรวจสอบ รายละเอียดเหล่านี้จะกำหนดว่าเซ็นเซอร์ติดตามการเคลื่อนไหวของโครงสร้างโดยไม่หย่อนคล้อย เสียดสี หรือการรบกวนทางกลไกหรือไม่

การยอมรับควรรวมถึงการตรวจสอบการเดินทางที่มีการควบคุม การอ่านค่าพื้นฐาน การตรวจสอบสายเคเบิล และการยืนยันว่าเอาต์พุตถึงช่องทางการตรวจสอบที่กำหนด

ราคา เอกสาร และเงื่อนไขทางการค้า

ราคาดิสเพลสเมนต์มิเตอร์ขึ้นอยู่กับรุ่น ช่วง เอาท์พุต ความยาวสายเคเบิล ฮาร์ดแวร์การติดตั้ง เครื่องบันทึก กล่องหุ้ม ระบบไฟฟ้า ซอฟต์แวร์ ปริมาณ เอกสารการสอบเทียบ และขอบเขตการส่งมอบ ช่วงเงินดอลลาร์สาธารณะอาจทำให้เข้าใจผิดหากไม่มีข้อมูลเหล่านั้น ขอใบเสนอราคาตามการกำหนดค่าและเปรียบเทียบซัพพลายเออร์กับรายการวัสดุเดียวกัน

สำหรับ JMDL-52XXADT ข้อมูลเชิงพาณิชย์ในปัจจุบันระบุถึงการสั่งซื้อขั้นต่ำหนึ่งชิ้น ราคาที่ตกลงกัน T/T ล่วงหน้า กล่องหรือบรรจุภัณฑ์ลังไม้ และการจัดส่งภายใน 30 วันหลังจากการชำระเงินเต็มจำนวน ยืนยันเงื่อนไขทางการค้าทั้งหมดในใบเสนอราคาอย่างเป็นทางการ เนื่องจากการกำหนดค่า ปริมาณ การปรับแต่ง และกำหนดเวลาโครงการสามารถเปลี่ยนข้อเสนอสุดท้ายได้

• ระบุการใช้งาน การเคลื่อนไหวที่คาดหวัง ช่วงที่ต้องการ ความละเอียด ความแม่นยำ และเกณฑ์การแจ้งเตือน
• ข้อกำหนดเกี่ยวกับอุณหภูมิในการทำงาน การสัมผัสน้ำและฝุ่น เส้นทางเคเบิล กำลังไฟฟ้า การสื่อสาร และเครื่องบันทึกข้อมูล
• จัดทำรายการฉากยึด แท่ง พุก หน้าแปลน ท่อป้องกัน สิ่งห่อหุ้ม และบริการติดตั้งที่จำเป็น
• ขอเอกสารข้อมูล ข้อมูลการสอบเทียบ ข้อกำหนดการเดินสายไฟ คู่มือการติดตั้ง เงื่อนไขการรับประกัน บรรจุภัณฑ์ ระยะเวลาดำเนินการ และเอกสารการรับรองที่เกี่ยวข้อง

รายการตรวจสอบก่อนซื้อสำหรับวิศวกร

• กำหนดประเภทการเคลื่อนตัว: ความกว้างของรอยแตกร้าว การเคลื่อนที่ของข้อต่อ การทรุดตัว ระยะเคลื่อนที่ยาว การเคลื่อนที่ของพื้นผิว การเคลื่อนที่ของชั้นหิน หรือการเสียรูปของหินข้อเท็จจริง
• กำหนดช่วงด้วยระยะขอบสำหรับการเคลื่อนไหวปกติ ตามฤดูกาล ระยะการก่อสร้าง และระดับการเตือน
• ตรวจสอบความละเอียด ความแม่นยำ ความสามารถในการทำซ้ำ ความเสถียร และอิทธิพลของอุณหภูมิร่วมกัน
• ยืนยันน้ำ ฝุ่น การสั่นสะเทือน การกัดกร่อน ฟ้าผ่า และการวางแนวการติดตั้งที่จุดตรวจวัด
• ตรวจสอบเอาต์พุต กำลังไฟ ระยะห่างของสายเคเบิล ความเข้ากันได้ของตัวบันทึก การทำแผนที่ซอฟต์แวร์ และการสื่อสารระยะไกล
• ตรวจสอบวงเล็บ ฐาน แท่ง พุก หน้าแปลน ท่อป้องกัน และข้อกำหนดในการอัดฉีด
• ขอข้อมูลการสอบเทียบ การระบุซีเรียล รายละเอียดการเดินสายไฟ แบบการติดตั้ง และคำแนะนำในการทดสอบการใช้งาน
• ยืนยันการกำหนดค่า ปริมาณ บรรจุภัณฑ์ การส่งมอบ การรับประกัน การชำระเงิน และการสนับสนุนหลังการขาย ก่อนที่จะออกใบสั่งซื้อ

คำถามที่พบบ่อย

หมายเหตุสุดท้าย: ยืนยันทุกข้อกำหนดโดยเทียบกับการออกแบบโครงการ สภาพแวดล้อมในพื้นที่ เกณฑ์การตรวจสอบ ภาพวาดการติดตั้ง และสถาปัตยกรรมการรับข้อมูลก่อนซื้อ
