เกจวัดความเครียดของสายไฟแบบสั่นสำหรับการตรวจสอบสะพาน อุโมงค์ และเขื่อน: คู่มือการเลือกฉบับสมบูรณ์

อุตสาหกรรมการก่อสร้างทั่วโลกกำลังเผชิญกับการลงทุนด้านโครงสร้างพื้นฐานขนาดใหญ่ที่เพิ่มขึ้นมหาศาล รัฐบาลและนักพัฒนาเอกชนกำลังให้ทุนสนับสนุนสะพาน อุโมงค์ เขื่อนไฟฟ้าพลังน้ำ และโครงสร้างพลังงานลมที่สูงตระหง่านทั่วโลก ด้วยเหตุนี้ ความต้องการระบบการตรวจติดตามสุขภาพโครงสร้าง (SHM) ที่เชื่อถือได้และระยะยาวจึงไม่เคยสูงเท่านี้มาก่อน ภายในระบบความปลอดภัยที่สำคัญเหล่านี้ สเตรนเกจทำหน้าที่เป็นแหล่งข้อมูลหลัก คุณต้องตระหนักว่าการเลือกเซ็นเซอร์ที่ผิดพลาดนั้นมีราคาสูงกว่าตัวอุปกรณ์ทางกายภาพมาก การเลือกที่ไม่ถูกต้องจะส่งผลให้เกิดการคำนวณความเครียดที่บิดเบือน ทำให้การตัดสินใจด้านความปลอดภัยล่าช้า และท้ายที่สุดก็เพิ่มค่าใช้จ่ายในการบำรุงรักษาระยะยาว

ดังนั้น การเลือกสเตรนเกจจึงถือเป็นการตัดสินใจทางวิศวกรรมที่สำคัญ แทนที่จะเป็นการซื้อสินค้าทั่วไป วิศวกรโครงการทุกคนจะต้องตอบคำถามพื้นฐานสามข้อก่อนที่จะระบุเซ็นเซอร์ ประการแรก วัสดุโฮสต์คืออะไร? ประการที่สอง ขั้นตอนการติดตั้งปัจจุบันคืออะไร? สุดท้ายแล้ว อะไรคือข้อจำกัดด้านสิ่งแวดล้อม? คู่มือที่ครอบคลุมนี้จะแนะนำเกจประเภทต่างๆ เกณฑ์การเลือกที่สำคัญ การจับคู่การใช้งาน และการบูรณาการเซ็นเซอร์เข้ากับระบบ SHM ที่สมบูรณ์

อะไรทำให้เทคโนโลยีลวดสั่นเป็นมาตรฐานสากลสำหรับการตรวจสอบความเครียดในระยะยาว

ก่อนที่คุณจะสามารถระบุเซ็นเซอร์ได้อย่างชาญฉลาด คุณต้องมีความเข้าใจทางเทคนิคที่ชัดเจนเกี่ยวกับวิธีการทำงานของเทคโนโลยีการตรวจสอบที่แตกต่างกัน ปัจจุบันเทคโนโลยีลวดสั่น (VW) ทำหน้าที่เป็นมาตรฐานสากลสำหรับการตรวจสอบโครงสร้างพื้นฐานในระยะยาว หลักการของลวดสั่นนั้นอาศัยลวดเหล็กรับแรงดึงซึ่งถูกกระตุ้นด้วยขดลวดกระตุ้นด้วยพัลส์ ความถี่ธรรมชาติของการสั่นสะเทือนนี้สอดคล้องโดยตรงกับความเครียดที่ได้รับจากสายไฟ

เอาต์พุตความถี่นี้ให้ข้อได้เปรียบที่ยอดเยี่ยมสำหรับโครงการวิศวกรรมโยธา เซ็นเซอร์ VW มีภูมิคุ้มกันที่แข็งแกร่งต่อการรบกวนทางแม่เหล็กไฟฟ้า และแสดงพฤติกรรมการดริฟท์ในระยะยาวที่มีความเสถียรสูง นอกจากนี้ เซ็นเซอร์เหล่านี้สามารถส่งสัญญาณผ่านสายเคเบิลหลายกิโลเมตรได้โดยไม่มีการบิดเบือนหรือการสูญเสียสัญญาณ

โครงการตรวจติดตามสุขภาพเชิงโครงสร้างส่วนใหญ่จะทำให้เซนเซอร์สัมผัสกับวงจรความร้อนภายนอกอาคารที่มีนัยสำคัญ ดังนั้น สเตรนเกจของ VW สมัยใหม่จึงมีเทอร์มิสเตอร์ในตัวสำหรับการตรวจจับอุณหภูมิแบบรวม การเพิ่มนี้ช่วยให้ซอฟต์แวร์ตรวจสอบใช้การแก้ไขอุณหภูมิอัตโนมัติกับการอ่านค่าความเครียด คุณสามารถเปรียบเทียบประสิทธิภาพที่แข็งแกร่งนี้กับเกจฟอยล์แบบต้านทานแบบดั้งเดิมได้ เกจฟอยล์ทำงานได้อย่างสมบูรณ์แบบสำหรับการตั้งค่าในห้องปฏิบัติการและการทดสอบระยะสั้น อย่างไรก็ตาม ฟอยล์เกจยังคงไวต่อความชื้นสูง การเคลื่อนตัวเป็นศูนย์ และการพึ่งพาเครื่องขยายเสียงตลอดการเดินสายเคเบิลยาว Kingmach ยกระดับมาตรฐานนี้ให้ดียิ่งขึ้นด้วยซีรีส์ VW อันชาญฉลาด (รุ่น HAT และ HB) โมเดลขั้นสูงเหล่านี้เพิ่มความสามารถในการระบุที่อยู่แบบดิจิทัล ซึ่งช่วยให้วิศวกรสามารถรันเครือข่ายบัสที่มีเซ็นเซอร์หลายตัวโดยใช้เครื่องบันทึกข้อมูลตัวเดียว

ประเภทสเตรนเกจหลักสามประเภท—และเมื่อใดที่ควรปรับใช้แต่ละประเภท

วิศวกรมักถามว่าควรใช้สเตรนเกจใดสำหรับโครงการเฉพาะของตน คำตอบต้องมีการเปรียบเทียบแบบมีโครงสร้างตามวิธีการติดตั้งและโครงสร้างของโฮสต์ คุณสามารถจัดหมวดหมู่เซ็นเซอร์เหล่านี้ได้เป็นสี่ประเภทการใช้งานหลัก

สเตรนเกจแบบติดตั้งบนพื้นผิว (JMZX-212HAT/HB)

ช่างเทคนิคจะสลักหรือยึดสเตรนเกจที่ยึดกับพื้นผิวเข้ากับพื้นผิวคอนกรีตหรือเหล็กที่มีอยู่โดยตรง คุณควรเลือกแบบจำลองนี้สำหรับการตรวจสอบหลังการก่อสร้าง การปรับปรุงโครงสร้าง และการทดสอบโหลดแบบไดนามิก เกจนี้ยังใช้งานได้ดีเยี่ยมเมื่อไม่สามารถเจาะหรือหล่อเข้าไปในโครงสร้างโฮสต์ได้ ซีรีส์ JMZX-212 มีช่วงการวัดมาตรฐาน ±2,500 με โดยมีความละเอียด 0.1 με ตัวเรือนสเตนเลสสตีลที่ปิดสนิทช่วยให้มั่นใจได้ถึงประสิทธิภาพการกันน้ำได้ลึกถึง 150 เมตร

สเตรนเกจแบบฝัง (JMZX-215HA/215HAT/HB)

ทีมงานก่อสร้างหล่อสเตรนเกจแบบฝังลงในคอนกรีตสดโดยตรงหรือฝังไว้ในวัสดุอุดโครงสร้าง นี่เป็นทางเลือกมาตรฐานสำหรับโครงการก่อสร้างใหม่ รวมถึงสะพาน เขื่อน อุโมงค์ กำแพงกันดิน และแผ่นฐานราก เซ็นเซอร์แบบฝังไม่ต้องการความต้านทานแรงเฉือนจากวัสดุฐาน ซึ่งทำให้กระบวนการติดตั้งรวดเร็วและเชื่อถือได้เป็นพิเศษ

สเตรนเกจแบบเชื่อมพื้นผิว (JMZX-206HAT)

ช่างเชื่อมจะติดสเตรนเกจที่เชื่อมบนพื้นผิวโดยตรงกับส่วนประกอบที่เป็นเหล็กโครงสร้าง เช่น คาน แผ่นชีทไพล์ และเสาเข็มแบบท่อ การเชื่อมช่วยให้ข้อต่อเชิงกลมีความสม่ำเสมอสูงบนเหล็กเปลือยโดยไม่ต้องพึ่งกาวเคมี ความคงทนนี้ทำให้เกจแบบเชื่อมเป็นตัวเลือกที่ต้องการสำหรับโครงสร้างเหล็กที่ใช้ในทะเลและใต้ดิน ซึ่งการยึดเกาะด้วยอีพอกซีอาจเสื่อมสภาพเมื่อเวลาผ่านไป

สเตรนมิเตอร์เหล็กเส้น (JMZX-4XXHAT/HB)

ผู้รับเหมาจะประกบเครื่องวัดความเครียดเหล็กเส้นเข้ากับกรงเสริมเหล็กภายในโครงสร้างคอนกรีตโดยตรง เซ็นเซอร์เหล่านี้จะวัดการยืดตัวและแรงอัดของเหล็กเส้นเพื่อประเมินว่าน้ำหนักถ่ายโอนผ่านเสา คาน และเสาเข็มลึกอย่างไร คุณจะพบว่าเครื่องมือเหล่านี้มีความสำคัญต่อการก่อสร้างอาคารสูง ความปลอดภัยของฐานราก และโครงสร้างพื้นฐานของรถไฟใต้ดิน

ประเภทเกจ	วัสดุโฮสต์ที่ดีที่สุด	ขั้นตอนการติดตั้ง	การใช้งานทั่วไป
ติดตั้งบนพื้นผิว	คอนกรีต/เหล็กที่มีอยู่	หลังการก่อสร้าง	การปรับปรุงเพิ่มเติมและการทดสอบโหลด
การฝัง	คอนกรีตสด	การก่อสร้างใหม่	ดาดฟ้าสะพานและกำแพงเขื่อน
พื้นผิวเชื่อม	สมาชิกเหล็กเปลือย	ใหม่ / หลังการก่อสร้าง	คานเหล็กและเสาเข็ม
สเตรนมิเตอร์เหล็กเส้น	เหล็กเสริมแรง (เหล็กเส้น)	การก่อสร้างใหม่	รากฐานหลุมและอาคารสูง

พารามิเตอร์ทางเทคนิคห้าประการที่ควรขับเคลื่อนข้อกำหนดขั้นสุดท้ายของคุณ

เมื่อคุณเลือกประเภทการติดตั้งที่เหมาะสมแล้ว คุณต้องประเมินข้อกำหนดทางเทคนิคที่แม่นยำ พารามิเตอร์หลักห้าประการควรขับเคลื่อนการตัดสินใจจัดซื้อขั้นสุดท้ายของคุณ

ช่วงการวัดและความละเอียด: ช่วงการวัดมาตรฐาน ±2,500 με ครอบคลุมการใช้งานด้านวิศวกรรมโยธาส่วนใหญ่อย่างเพียงพอ อย่างไรก็ตาม คุณต้องมีความไวสูงด้วย เอาต์พุตที่มีความละเอียดสูง 0.1 με ช่วยให้มั่นใจได้ว่าเซ็นเซอร์จะจับการเสียรูปในระดับจุลภาคในคอนกรีตอัดแรงและชิ้นส่วนเหล็กภายใต้การรับน้ำหนักตามปกติ

ระดับความแม่นยำ: อัตราความแม่นยำ 0.5% FS (Full Scale) ทำหน้าที่เป็นเกณฑ์มาตรฐานสำหรับการตรวจสอบระดับโครงสร้างพื้นฐาน ความแม่นยำสูงยังคงเป็นสิ่งสำคัญเมื่อคุณคำนวณความเค้นของโครงสร้างจริงจากความเครียดที่วัดได้โดยใช้โมดูลัสความยืดหยุ่นของวัสดุ คุณควรตรวจสอบการปฏิบัติตามมาตรฐานการรับรองที่เป็นที่ยอมรับเสมอ เช่น GB/T 13606-2007 หรือ DL/T 1044-2022

ระดับการกันน้ำและการปิดผนึกทางสิ่งแวดล้อม: หลายโครงการดำเนินงานในสภาพแวดล้อมที่รุนแรง ตัวเรือนสเตนเลสสตีลปิดผนึกสนิทที่ระดับความลึกของน้ำ 150 เมตรถือเป็นสิ่งสำคัญ คุณต้องมีการป้องกันในระดับนี้สำหรับผิวหน้าเขื่อนไฟฟ้าพลังน้ำ กองเขตน้ำขึ้นน้ำลง และการขุดอุโมงค์ที่มีความชื้นสูง

ช่วงอุณหภูมิในการทำงาน: โครงสร้างทางแพ่งทนต่อสภาพอากาศที่รุนแรง เทอร์มิสเตอร์ในตัวควรมีช่วงกว้างตั้งแต่ −40 °C ถึง +120 °C โครงการที่ตั้งอยู่ในเขตภูมิอากาศอาร์คติกหรือใกล้แหล่งความร้อนทางอุตสาหกรรมต้องการความสามารถในการฟื้นตัวจากความร้อนนี้ นอกจากนี้ การแก้ไขอุณหภูมิที่แม่นยำยังช่วยป้องกันการแจ้งเตือนที่ผิดพลาดในระบบการตรวจสอบอัตโนมัติของคุณ

สัญญาณเอาท์พุตและความเข้ากันได้ของระบบ: คุณต้องตัดสินใจระหว่างเอาต์พุตความถี่ VW มาตรฐานและรุ่น Smart ดิจิทัล (RS-485 / SDI-12) เซ็นเซอร์อัจฉริยะช่วยให้สามารถเดินสายบัสหลายจุดได้ สถาปัตยกรรมดิจิทัลนี้สามารถลดต้นทุนสายเคเบิลจำนวนมากได้มากถึง 60% สำหรับอาร์เรย์เซ็นเซอร์ขนาดใหญ่ ตามหมายเหตุในทางปฏิบัติ หน่วยอ่านข้อมูล Kingmach และเครื่องบันทึกข้อมูลได้รับการจับคู่จากโรงงานกับซีรี่ส์เซ็นเซอร์ JMZX ซึ่งช่วยลดความเสี่ยงในการรวมระบบโดยสิ้นเชิง

เสริมการตรวจสอบความเครียดของคุณด้วยโหลดเซลล์แบบกลวงเพื่อการติดตามแรงของสายเคเบิลที่สมบูรณ์ — เรียนรู้เพิ่มเติมในคู่มือโหลดเซลล์แบบกลวงของเรา → โหลดเซลล์แบบกลวงสำหรับการตรวจสอบสายเคเบิลและจุดยึดของสะพาน: คู่มือการเลือกและข้อมูลจำเพาะ

การจับคู่เกจวัดความเครียดกับประเภทโครงการ: ตั้งแต่การตรวจสอบสะพานไปจนถึงวิศวกรรมธรณีเทคนิค

การจับคู่เซ็นเซอร์ที่เหมาะสมกับการใช้งานเฉพาะคือจุดเด่นของการตรวจสอบสุขภาพโครงสร้างที่มีประสิทธิภาพ โดเมนวิศวกรรมโยธาที่แตกต่างกันต้องการวิธีการวัดที่แตกต่างกัน

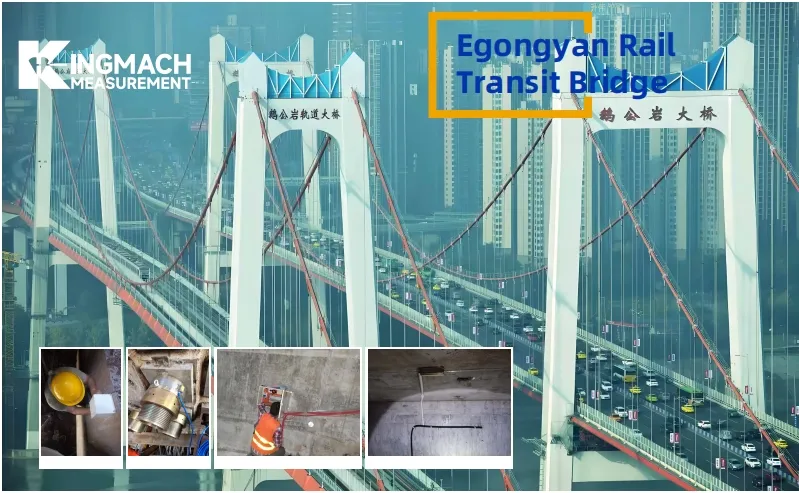

การตรวจสอบสะพาน: โครงการสะพานต้องใช้แนวทางหลายแง่มุม วิศวกรหล่อเกจฝังลงในส่วนของดาดฟ้าคอนกรีต และต่อเครื่องวัดความเครียดเหล็กเส้นเข้ากับเหล็กเสริมเพื่อวัดการตอบสนองของน้ำหนักจริงและการคืบของคอนกรีตในระยะยาว ในขณะเดียวกัน ช่างเทคนิคใช้เกจเชื่อมพื้นผิวบนคานเหล็กหลักเพื่อติดตามรอบความล้าที่กำลังดำเนินอยู่

โครงสร้างอุโมงค์และใต้ดิน: สภาพแวดล้อมใต้ดินก่อให้เกิดความท้าทายอย่างรุนแรงด้วยความชื้นสูงและน้ำใต้ดินที่มีฤทธิ์กัดกร่อน สภาวะเหล่านี้ต้องการเกจฝังแบบกันน้ำที่ปิดสนิท นอกจากนี้ การใช้การเดินสายสมาร์ทบัสช่วยลดความซับซ้อนในการติดตั้งภายในส่วนหัวของอุโมงค์ที่จำกัดได้อย่างมาก

เขื่อนไฟฟ้าพลังน้ำและกำแพงกันดิน: การตรวจสอบเขื่อนอาศัยเซ็นเซอร์ฝังตัวที่ฝังลึกเข้าไปในตัวคอนกรีต ตัวเรือนกันน้ำสามารถทนต่อการจมน้ำอย่างถาวรภายใต้แรงดันน้ำปริมาณมาก ความสามารถในการส่งสัญญาณระยะไกลของ VW ช่วยให้วิศวกรสามารถสร้างอาร์เรย์เซ็นเซอร์ขนาดใหญ่ทั่วหน้าเขื่อนได้โดยไม่ต้องติดตั้งตัวส่งสัญญาณระดับกลาง

อาคารสูงและหลุมฐานราก: ความปลอดภัยในระหว่างการขุดค้นในเมืองเป็นสิ่งสำคัญยิ่ง เครื่องวัดความเครียดเหล็กเส้นที่เชื่อมเข้ากับกรงเสาและผนังรับแรงเฉือนให้ข้อมูลการกระจายโหลดแบบเรียลไทม์ในระหว่างขั้นตอนการก่อสร้าง

โครงการทางลาดด้านข้างและธรณีเทคนิค: ความมั่นคงของทางลาดต้องมีการควบคุมดูแลอย่างต่อเนื่อง วิศวกรติดตั้งเกจแบบติดตั้งบนพื้นผิวหรือแบบฝังในวัสดุบุผิวช็อตครีต เพื่อตรวจสอบการเสียรูปของพื้นผิวและรักษาแรงเค้นของผนัง

โครงสร้างหอลม: กังหันลมทนทานต่อภาระเป็นรอบจำนวนมาก เกจเชื่อมพื้นผิวที่ติดอยู่กับส่วนหอคอยเหล็กจะตรวจสอบความล้าจากการโค้งงอและความเครียดไดนามิกที่เกิดจากลมได้อย่างมีประสิทธิภาพ

นอกเหนือจากเซ็นเซอร์: วิธีที่สเตรนเกจพอดีกับระบบข้อมูล SHM ที่สมบูรณ์

คุณควรมองว่าสเตรนเกจเป็นเพียงส่วนเดียวของระบบนิเวศทางเทคโนโลยีที่ใหญ่กว่า เซ็นเซอร์จะทำหน้าที่เป็นจุดเริ่มต้นของข้อมูล ความแม่นยำโดยธรรมชาติของเกจจะมีความสำคัญก็ต่อเมื่อโซ่ส่งกำลังทั้งหมดรักษาข้อมูลนั้นไว้โดยไม่เกิดสัญญาณรบกวนทางไฟฟ้าหรือการสูญเสียสัญญาณ

สายเคเบิลเครื่องมือวัดมีบทบาทอย่างมากต่อความเที่ยงตรงของข้อมูล คุณต้องใช้สายเคเบิลอิมพีแดนซ์แบบมีฉนวนหุ้มซึ่งออกแบบมาโดยเฉพาะสำหรับเซ็นเซอร์สายไฟแบบสั่น สายเคเบิลคุณภาพสูงป้องกันการเสื่อมสภาพของสัญญาณแม้ในระยะการส่งสัญญาณที่เกิน 1,000 เมตร

ถัดไป คุณต้องพิจารณาฮาร์ดแวร์การเข้าซื้อกิจการ เครื่องบันทึกข้อมูลอัตโนมัติและหน่วยอ่านข้อมูลอัตโนมัติของ Kingmach รองรับการสำรวจหลายช่องทาง ช่วยให้วิศวกรกำหนดค่าเกณฑ์การแจ้งเตือนที่แม่นยำ และใช้ตัวเลือกการวัดและส่งข้อมูลทางไกลระยะไกล รวมถึงเครือข่าย 4G, WiFi และ LoRa

สุดท้ายนี้ ซอฟต์แวร์แสดงภาพจะเปลี่ยนความถี่ดิบให้เป็นข้อมูลเชิงลึกที่นำไปปฏิบัติได้ แดชบอร์ดดิจิทัลแบบเรียลไทม์แสดงแนวโน้มความเครียด ค่าความเครียดที่แก้ไขด้วยอุณหภูมิ และระดับการแจ้งเตือนอัตโนมัติ การบูรณาการนี้ช่วยให้สามารถตรวจสอบโครงสร้างระยะไกลได้ทุกวันตลอด 24 ชั่วโมงโดยไม่ต้องดูแล การระบุเซ็นเซอร์ สายเคเบิล เครื่องบันทึก และซอฟต์แวร์จากซัพพลายเออร์รายเดียวจะช่วยลดปัญหาโปรโตคอลการสื่อสารที่ไม่ตรงกัน และลดระยะเวลาในการทดสอบลงอย่างมาก

สิ่งที่ต้องมองหาเมื่อจัดหาสเตรนเกจจากซัพพลายเออร์ต่างประเทศ

ทีมจัดซื้อเผชิญกับความท้าทายที่ไม่เหมือนใครเมื่อประเมินซัพพลายเออร์ระหว่างประเทศสำหรับเซ็นเซอร์ตรวจติดตามสุขภาพเชิงโครงสร้าง คุณต้องมองข้ามข้อกำหนดจำเพาะของผลิตภัณฑ์ทั่วไปและประเมินความน่าเชื่อถือในการปฏิบัติงานของซัพพลายเออร์

ประการแรก การรับรองจากบุคคลที่สามมีความสำคัญอย่างมาก คุณควรยืนยันในบันทึกการสอบเทียบที่ตรวจสอบย้อนกลับได้และการปฏิบัติตามมาตรฐานอุตสาหกรรมที่เป็นที่ยอมรับอย่างเคร่งครัด ผลิตภัณฑ์ที่ได้รับการรับรองจะช่วยลดความเสี่ยงในการอนุมัติโครงการของคุณได้อย่างมาก ประการที่สอง คุณต้องประเมินความน่าเชื่อถือในการจัดส่ง ซัพพลายเออร์ในอุดมคติจะรักษาแบบจำลองมาตรฐานในสต็อกเพื่อการจัดส่งที่รวดเร็ว ในขณะเดียวกันก็ปฏิบัติตามกำหนดการส่งมอบตามสัญญาที่เข้มงวดสำหรับคำสั่งซื้อตามขนาดโครงการที่กำหนดเอง

ประการที่สาม การสนับสนุนหลังการขายที่ครอบคลุมจะแยกผู้ผลิตที่มีชื่อเสียงออกจากผู้จัดจำหน่ายเพียงอย่างเดียว มองหาซัพพลายเออร์ที่ให้บริการสายด่วนทางเทคนิคทุกวันตลอด 24 ชั่วโมงพร้อมเวลาตอบกลับเริ่มต้นที่รวดเร็ว การสนับสนุนนี้จะกลายเป็นสิ่งล้ำค่าเมื่อโปรเจ็กต์ระยะไกลพบความผิดปกติของข้อมูลที่ไม่คาดคิด ประการที่สี่ ประเมินความสามารถในการปรับแต่งของพวกเขา โครงการที่ตั้งอยู่ในสภาพอากาศที่รุนแรงหรือพื้นที่จำกัดมักต้องใช้ความยาวเกจที่ปรับเปลี่ยน วัสดุตัวเรือนแบบพิเศษ หรือประเภทตัวเชื่อมต่อที่ไม่ได้มาตรฐาน ท้ายที่สุดแล้ว การเลือกซัพพลายเออร์จากแหล่งเดียวที่ผลิตเซ็นเซอร์ สายเคเบิล เครื่องบันทึก และซอฟต์แวร์ภายใต้ระบบการจัดการคุณภาพแบบครบวงจรเพียงระบบเดียว ช่วยให้มั่นใจได้ถึงความรับผิดชอบทั้งหมด

การตัดสินใจที่ถูกต้อง: สรุปการตัดสินใจอย่างรวดเร็วและขั้นตอนต่อไปของคุณ

การเลือกสเตรนเกจที่สมบูรณ์แบบนั้นเป็นกระบวนการที่มีระเบียบวิธี คุณต้องวิเคราะห์วัสดุโฮสต์ ระบุขั้นตอนการติดตั้ง ตรวจสอบข้อกำหนดทางเทคนิค และรับรองความเข้ากันได้ของระบบอย่างสมบูรณ์ สเตรนเกจที่ดีที่สุดมักไม่ใช่ตัวเลือกที่ถูกที่สุดหรือเป็นตัวเลือกที่มีข้อกำหนดทางห้องปฏิบัติการที่น่าประทับใจที่สุด แต่เซ็นเซอร์ที่เหมาะสมคือเซ็นเซอร์ที่เหมาะสมที่สุดกับสภาพแวดล้อมโครงสร้างของคุณและระยะเวลาการตรวจสอบในระยะยาว

คุณไม่แน่ใจว่าเซ็นเซอร์รุ่นใดที่เหมาะกับโครงการเฉพาะของคุณใช่หรือไม่ ต้องการคำแนะนำเกี่ยวกับเซ็นเซอร์สำหรับโครงการของคุณหรือไม่? แบ่งปันความต้องการของคุณ — วิศวกรของ Kingmach ตอบกลับภายใน 24 ชั่วโมง 🔗 [ ขอคำปรึกษาโครงการฟรี → ]

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างที่สำคัญระหว่างสเตรนเกจแบบติดตั้งบนพื้นผิวและแบบฝัง?

ช่างเทคนิคติดเกจที่ติดตั้งบนพื้นผิวกับด้านนอกของโครงสร้างที่มีอยู่โดยใช้สลักเกลียวหรือกาว ในทางกลับกัน ทีมก่อสร้างโยนเกจฝังลงในคอนกรีตเปียกโดยตรงในระหว่างขั้นตอนการก่อสร้างใหม่

2. สเตรนเกจลวดแบบสั่นสามารถวัดอุณหภูมิได้หรือไม่?

ใช่. เกจวัดความเครียดของลวดแบบสั่นคุณภาพสูงส่วนใหญ่มีเทอร์มิสเตอร์ในตัว ส่วนประกอบนี้จะวัดอุณหภูมิในพื้นที่ ช่วยให้ซอฟต์แวร์ตรวจสอบของคุณสามารถแก้ไขการอ่านค่าความเครียดสำหรับการขยายตัวและการหดตัวจากความร้อนได้โดยอัตโนมัติ

3. เหตุใดจึงต้องใช้เกจแบบเชื่อมบนพื้นผิวบนเกจที่ติดด้วยกาว

เกจแบบเชื่อมบนพื้นผิวจะสร้างพันธะทางโลหะวิทยาแบบถาวรด้วยโครงสร้างเหล็กเปลือย การเชื่อมต่อแบบเชื่อมนี้ให้ความเสถียรในระยะยาวที่เหนือกว่าในสภาพแวดล้อมที่รุนแรง ชื้น หรือใต้น้ำ ซึ่งกาวเคมีจะเสื่อมสภาพในที่สุด

4. เซ็นเซอร์ลวดแบบสั่นสามารถส่งสัญญาณได้ไกลแค่ไหน?

เนื่องจากเซ็นเซอร์ลวดแบบสั่นจะส่งความถี่ออกมามากกว่าแรงดันไฟฟ้า จึงทนทานต่อการเปลี่ยนแปลงความต้านทานของสายเคเบิล ด้วยสายเคเบิลที่มีฉนวนหุ้มที่เหมาะสม จึงสามารถส่งสัญญาณที่แม่นยำในระยะทางเกิน 1,000 เมตร โดยไม่ต้องใช้เครื่องขยายสัญญาณภายนอก

5. เซ็นเซอร์ลวดสั่น "อัจฉริยะ" ทำหน้าที่อะไร

เซ็นเซอร์อัจฉริยะใช้โปรโตคอลดิจิทัล (เช่น RS-485 หรือ SDI-12) และมีที่อยู่ดิจิทัลที่เป็นเอกลักษณ์ ช่วยให้วิศวกรสามารถเชื่อมต่อเซ็นเซอร์หลายตัวเข้ากับเคเบิลบัสเส้นเดียว ซึ่งช่วยลดความซับซ้อนในการเดินสายไฟและต้นทุนวัสดุได้อย่างมาก

6. สามารถใช้สเตรนเกจแบบลวดแบบสั่นร่วมกับโหลดเซลล์ได้หรือไม่

ใช่. สเตรนเกจแบบลวดสั่นและโหลดเซลล์มักใช้ร่วมกันในการตรวจสอบโครงสร้างและธรณีเทคนิค โหลดเซลล์จะวัดแรงที่ใช้ ในขณะที่สเตรนเกจจะวัดการเสียรูปของวัสดุ ซึ่งเป็นข้อมูลเสริมสำหรับการประเมินประสิทธิภาพของโครงสร้างที่สมบูรณ์ยิ่งขึ้น

7. จะดำเนินการตรวจสอบการสอบเทียบภาคสนามโดยไม่ต้องสอบเทียบใหม่จากโรงงานได้อย่างไร

การตรวจสอบภาคสนามสามารถทำได้โดยการตรวจสอบการอ่านค่าเป็นศูนย์ เปรียบเทียบการวัดกับโหลดอ้างอิงที่ทราบ การตรวจสอบแนวโน้มข้อมูลในอดีต หรือการตรวจสอบข้ามกับเซ็นเซอร์อื่นๆ วิธีการเหล่านี้ช่วยระบุความคลาดเคลื่อนที่อาจเกิดขึ้นระหว่างช่วงการสอบเทียบอย่างเป็นทางการโดยไม่ต้องมีการสอบเทียบใหม่จากโรงงาน

---
