โหลดเซลล์แบบกลวงสำหรับการตรวจสอบสายเคเบิลและจุดยึดของสะพาน: คู่มือการเลือกและข้อมูลจำเพาะ

สะพานขึงเคเบิล พื้นคอนกรีตอัดแรง และพุกเขื่อนอาศัยแรงดึงที่ได้รับการสอบเทียบอย่างแม่นยำเพื่อรักษาความสมบูรณ์ของโครงสร้าง การเบี่ยงเบนเพียงห้าเปอร์เซ็นต์สามารถเร่งความล้มเหลวของความเมื่อยล้าได้ นอกจากนี้ยังสามารถกระตุ้นให้เกิดการโอเวอร์โหลดของโครงสร้างอย่างกะทันหันและเป็นหายนะได้ วิธีการวัดแรงแบบดั้งเดิมจะใช้เกจวัดแรงดันแม่แรงและการทดสอบการยกออกเป็นระยะๆ วิธีการเหล่านี้เกิดขึ้นเป็นระยะๆ และต้องใช้แรงงานมาก นอกจากนี้ สิ่งเหล่านี้ไม่เหมาะเลยสำหรับการตรวจติดตามสุขภาพโครงสร้างแบบถาวรในระยะยาว ช่องว่างในการตรวจสอบนี้ทำให้โครงสร้างพื้นฐานที่สำคัญมีความเสี่ยง

โหลดเซลล์แบบกลวงเป็นวิธีแก้ปัญหาที่หรูหราและถาวรสำหรับปัญหานี้ เซ็นเซอร์นี้เรียกอีกอย่างว่าโหลดเซลล์แบบรูทะลุหรือแบบวงแหวน โดยติดตั้งเข้ากับสลักเกลียว เส้นเอ็น หรือแกนพุกโดยตรง วัดแรงอัดอย่างต่อเนื่องโดยไม่รบกวนระบบโครงสร้าง บทความนี้จะสำรวจหลักการทำงานและข้อดีทางเทคโนโลยีของเซ็นเซอร์เหล่านี้ นอกจากนี้ยังครอบคลุมถึงการเลือกรุ่น การใช้งานที่สำคัญ การรวมระบบ และเกณฑ์การจัดซื้อที่สำคัญ

โหลดเซลล์ลวดกลวงแบบสั่นทำงานอย่างไร: อธิบายการออกแบบหลายสายแบบวงแหวน

วิศวกรจะต้องเข้าใจว่าโหลดเซลล์กลวงลวดกลวงแบบสั่นทำงานอย่างไรจึงจะสามารถระบุได้อย่างถูกต้อง อุปกรณ์นี้อาศัยตัววงแหวนวงแหวนที่แข็งแกร่ง วงแหวนเหล็กยืดหยุ่นนี้ผ่านการรักษาเสถียรภาพแบบหลายขั้นตอนอย่างเข้มงวด โดยจะกระจายแรงอัดอย่างสม่ำเสมอรอบเส้นรอบวง การออกแบบรูปวงแหวนนี้ช่วยลดข้อผิดพลาดในการโหลดที่ผิดปกติซึ่งมักเกิดปัญหากับโหลดเซลล์แบบแผ่นเรียบในระหว่างการติดตั้งที่ไม่ตรงแนว

ภายในวงแหวนนี้ ผู้ผลิตใช้การจัดเรียงลวดสั่นแบบหลายคอร์ด เซ็นเซอร์ใช้การกำหนดค่าสตริงแบบสาม สี่ หรือหกคอร์ด ทั้งนี้ขึ้นอยู่กับความจุ คอร์ดหลายคอร์ดเหล่านี้จะเฉลี่ยการอ่านค่าความเค้นข้ามหน้าตัดของวงแหวน เนื่องจากรูปแบบนี้ ซีรีส์ JMZX-3XXXHAT จึงรายงานโหลดด้วยความละเอียด 0.1 ถึง 1 KN ที่มีความไวสูง แม้ว่าจะอยู่ที่ความจุเต็มรูปแบบขนาดใหญ่ถึง 8,000 KN ก็ตาม

กลไกหลักคือหลักการของลวดสั่นนั่นเอง ลวดเหล็กที่มีความแข็งแรงสูงเป็นพิเศษแต่ละเส้นได้รับการยึดด้วยการเชื่อมพุกมาตรฐานสากล ความถี่ในการกระตุ้นของเส้นลวดเป็นสัดส่วนโดยตรงกับแรงดึง เอาต์พุตตามความถี่นี้ยังคงต้านทานต่อการเปลี่ยนแปลงของความต้านทานสายเคเบิลและการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างสมบูรณ์ ภูมิคุ้มกันทางไฟฟ้านี้เป็นสิ่งจำเป็นสำหรับสายเคเบิลยาวในสถานที่ก่อสร้างโยธาที่มีผู้คนพลุกพล่าน

นอกจากนี้ ชิปอัจฉริยะที่ฝังไว้จะจัดเก็บปัจจัยการสอบเทียบเฉพาะของเซ็นเซอร์อย่างถาวร ชิปสามารถบันทึกบันทึกการวัดได้สูงสุด 800 รายการ รวมถึงการประทับเวลา อุณหภูมิ และค่าการแก้ไขที่เป็นศูนย์ คุณสมบัตินี้ช่วยให้วิศวกรสามารถตรวจสอบการสอบเทียบภาคสนามได้โดยไม่ต้องส่งเครื่องกลับไปที่โรงงาน สุดท้ายนี้ เซ็นเซอร์อุณหภูมิในตัวจะแก้ไขอุณหภูมิอัตโนมัติในทุกรอบการวัด ซึ่งช่วยลดการอ่านค่าผิดพลาดที่เกิดจากความร้อนในการติดตั้งกลางแจ้งหรือแบบฝัง

ลวดสั่นกับสเตรนเกจกับไฮดรอลิก: เหตุใดเซลล์ VW แบบกลวงจึงชนะสำหรับการตรวจสอบทางแพ่งในระยะยาว

ผู้ซื้อมักจะเปรียบเทียบโหลดเซลล์แบบกลวงโดยพิจารณาจากราคาซื้อเริ่มแรกเพียงอย่างเดียว อย่างไรก็ตาม คุณต้องประเมินต้นทุนรวมของการตรวจสอบ ซึ่งรวมถึงการเบี่ยงเบนเป็นศูนย์ในระยะยาว ข้อกำหนดในการบำรุงรักษา การจำกัดระยะห่างของสัญญาณ และความน่าเชื่อถือของข้อมูลโดยรวม

• โหลดเซลล์แบบฮอลโลว์แบบต้านทาน (ฟอยล์): เซ็นเซอร์เหล่านี้มีต้นทุนล่วงหน้าที่ต่ำกว่า อย่างไรก็ตาม มีความไวสูงที่จะเกิดการดริฟท์เป็นศูนย์เมื่อเวลาผ่านไป พวกเขายังประสบปัญหาจากการเปลี่ยนแปลงความต้านทานที่เกิดจากความชื้น และต้องอาศัยแอมพลิฟายเออร์อย่างมากสำหรับความยาวสายเคเบิลที่ยาวเกิน 50 เมตร ไม่เหมาะสำหรับการเฝ้าติดตามแบบไม่ต้องดูแลอย่างถาวร
• โหลดเซลล์ไฮดรอลิก: อุปกรณ์เหล่านี้หลีกเลี่ยงปัญหาการรบกวนทางไฟฟ้าได้อย่างสมบูรณ์ อย่างไรก็ตาม จำเป็นต้องมีการบำรุงรักษาของเหลวบ่อยครั้ง มีแนวโน้มที่จะเกิดการรั่วไหลในการติดตั้งโครงสร้างแบบฝังหรือแบบจำกัด นอกจากนี้ ยังไม่สามารถส่งข้อมูลการอ่านไปยังเครื่องบันทึกข้อมูลระยะไกลโดยไม่ต้องเพิ่มทรานสดิวเซอร์แรงดันทุติยภูมิ
• โหลดเซลล์ลวดกลวงแบบสั่น: เซ็นเซอร์เหล่านี้สร้างเอาต์พุตความถี่ที่คงที่ตลอดหลายทศวรรษ สัญญาณส่งผ่านสายเคเบิลขนาดกิโลเมตรได้อย่างสมบูรณ์แบบโดยไม่มีการบิดเบือน ไม่ต้องใช้ก๊าซหรือของเหลวในการสอบเทียบอย่างต่อเนื่อง มีการปิดผนึกอย่างสมบูรณ์และกันน้ำ

ซีรีส์ JMZX-3XXXHAT มีอายุการออกแบบ 50 ปี สำหรับโครงการโครงสร้างพื้นฐานที่มีอายุสินทรัพย์ 20 ถึง 50 ปี เซลล์ลวดกลวงแบบสั่นเป็นเทคโนโลยีเดียวที่การเปลี่ยนเซ็นเซอร์กลางโครงการไม่ใช่สมมติฐานในการวางแผนที่จำเป็น

ประเภทเทคโนโลยี	ความมั่นคงในระยะยาว	การเดินสายเคเบิลสูงสุด	ข้อกำหนดการบำรุงรักษา	ความเหมาะสมแบบฝังตัว
Resistive (ฟอยล์)	แย่ (ศูนย์ดริฟท์)	< 50 เมตร	ปานกลาง (สอบเทียบ)	ต่ำ
ไฮดรอลิก	ปานกลาง	ไม่มี (ต้องใช้ทรานสดิวเซอร์)	สูง (ตรวจสอบของไหล)	ต่ำ (ความเสี่ยงการรั่วไหล)
ลวดสั่น	ยอดเยี่ยม	> 1,000 เมตร	เป็นศูนย์ (ไม่ต้องบำรุงรักษา)	สูง (ปิดผนึกอย่างเต็มที่)

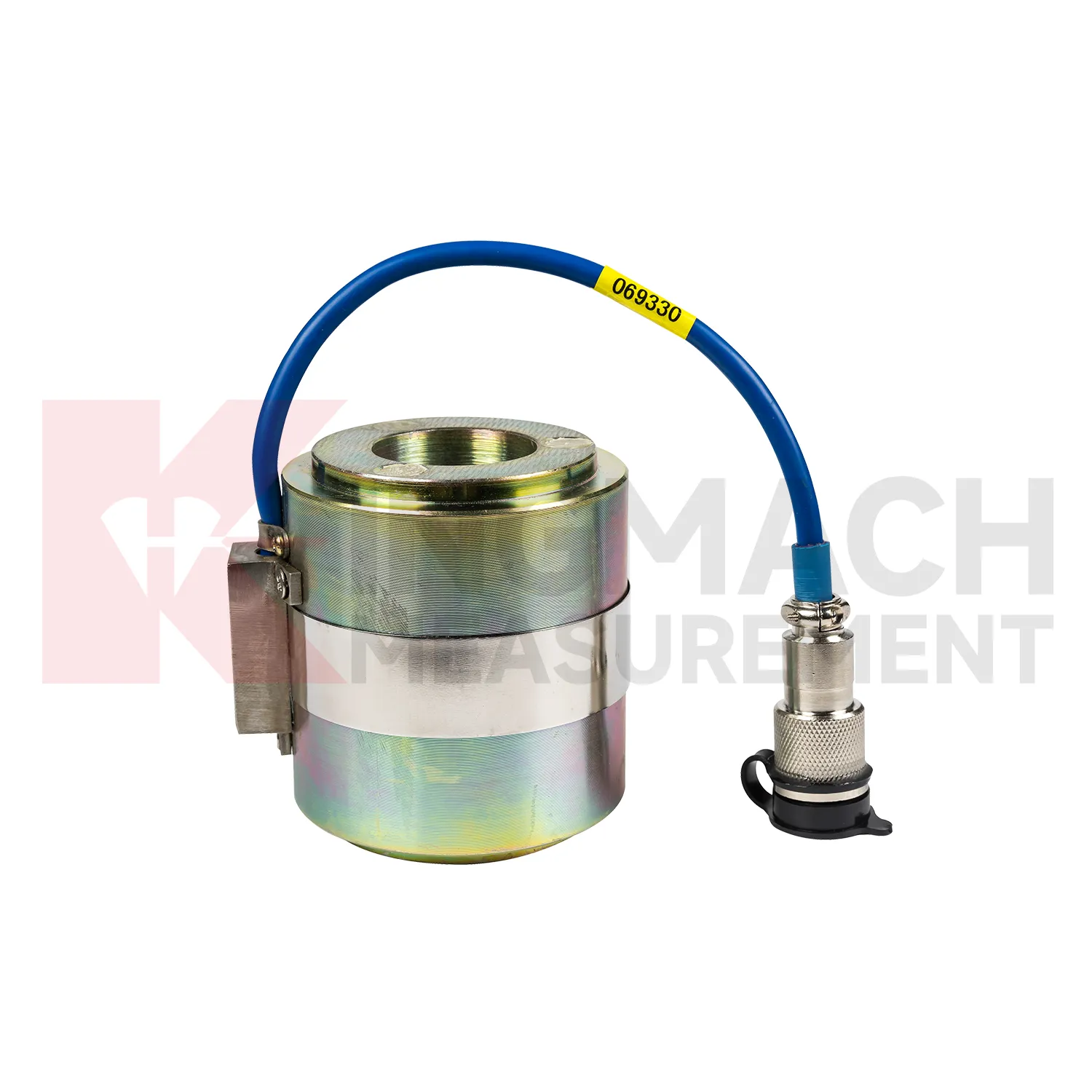

ซีรี่ส์ JMZX-3XXXHAT: ช่วงความจุ การกำหนดค่าคอร์ด และการอ้างอิงมิติ

วิศวกรฝ่ายจัดซื้อต้องการข้อกำหนดเฉพาะที่แม่นยำเพื่อจับคู่เซ็นเซอร์กับระดับภาระงานของโครงการ ซีรีส์ JMZX-3XXXHAT นำเสนอช่วงกำลังการผลิตที่ครอบคลุมตั้งแต่ 500 KN ถึง 8,000 KN ในรุ่นมาตรฐาน 8 รุ่น กลุ่มผลิตภัณฑ์ที่กว้างขวางนี้ครอบคลุมทุกอย่างตั้งแต่พุกหินเดี่ยวไปจนถึงสายเคเบิลขึงสะพานขนาดใหญ่

จำนวนคอร์ดจะปรับขนาดอย่างชาญฉลาดตามความจุของเซ็นเซอร์ รุ่นที่มีแรงดันไฟฟ้าสูงถึง 2,000 KN จะใช้โครงสร้างแบบ 3 คอร์ด รุ่น 3,000 KN ใช้ 4 คอร์ด รุ่นที่มีพิกัด 4,000 KN ขึ้นไปจะใช้คอร์ด 6 คอร์ด การปรับขนาดโครงสร้างนี้ช่วยรักษาความแม่นยำในการวัดเมื่อเส้นผ่านศูนย์กลางวงแหวนเพิ่มขึ้น ความไวของเซ็นเซอร์คือ 0.1 KN ที่ระดับ 500 KN โดยเพิ่มความไวเป็น 1 KN สำหรับทุกรุ่นที่สูงกว่า 1,000 KN ความแม่นยำนี้ตรงตามข้อกำหนดทั่วไป ±0.1% ที่พบในโค้ดการตรวจสอบสายเคเบิลแบบโครงสร้างได้อย่างง่ายดาย

โหลดเซลล์เหล่านี้มีความสูงขนาดกะทัดรัดตั้งแต่ 90 ถึง 130 มิลลิเมตร โครงสร้างต่ำนี้เข้ากันได้อย่างลงตัวกับหัวพุกมาตรฐานและชุดประกอบแผ่นแบริ่งโดยไม่ต้องดัดแปลงโครงสร้าง สำหรับเส้นผ่านศูนย์กลางรูเจาะที่ไม่ได้มาตรฐานหรือความต้องการด้านสิ่งแวดล้อมเฉพาะ รุ่น JMZX-3X00 แบบกำหนดเองก็มีจำหน่ายเช่นกัน

ตารางอ้างอิงรุ่น JMZX-3XXXHAT

แบบอย่าง	ความจุ	ความไว	รูใน (Ø)	ความสูง	การกำหนดค่า
JMZX-3405AT	500 กิโลนิวตัน	0.1 กิโลนิวตัน	70 มม	90 มม	3-chord
JMZX-3410AT	1,000 กิโลนิวตัน	1 กิโลนิวตัน	100 มม	90 มม	3-chord
JMZX-3520AT	2,000 กิโลนิวตัน	1 กิโลนิวตัน	140 มม	120 มม	3-chord
JMZX-3530AT	3,000 กิโลนิวตัน	1 กิโลนิวตัน	170 มม	120 มม	4-chord
JMZX-3540AT	4,000 กิโลนิวตัน	1 กิโลนิวตัน	200 มม	130 มม	6-chord
JMZX-3550AT	5,000 กิโลนิวตัน	1 กิโลนิวตัน	220 มม	130 มม	6-chord
JMZX-3560AT	6,000 กิโลนิวตัน	1 กิโลนิวตัน	240 มม	130 มม	6-chord
JMZX-3580AT	8,000 กิโลนิวตัน	1 กิโลนิวตัน	280 มม	130 มม	6-chord

ตำแหน่งที่ใช้โหลดเซลล์แบบกลวง: สถานการณ์ทางวิศวกรรมที่มีเดิมพันสูงหกสถานการณ์

วิศวกรใช้งานโหลดเซลล์แบบกลวงในสภาพแวดล้อมที่มีเดิมพันสูงต่างๆ แต่ละแอปพลิเคชันจะนำเสนอเหตุผลด้านความปลอดภัยที่เฉพาะเจาะจงและความท้าทายในการติดตามผลในระยะยาว

• สะพานพักสายและสะพานแขวน: สายเคเบิลพักต้องอยู่ภายใน 3 ถึง 5 เปอร์เซ็นต์ของความตึงที่ออกแบบเพื่อให้แน่ใจว่าเป็นไปตามอายุการใช้งานความล้า โหลดเซลล์ลวดสั่นแบบกลวงติดตั้งอย่างถาวรที่โซนจุดยึด โดยจะให้ข้อมูลแรงของสายเคเบิลต่อเนื่องโดยตรงกับระบบการจัดการบริดจ์ วิธีนี้จะแทนที่การทดสอบการยกออกเป็นระยะซึ่งมีค่าใช้จ่ายสูงโดยสิ้นเชิง
• โครงสร้างคอนกรีตรับแรงตึง: การสูญเสียแรงของเส้นเอ็นเกิดขึ้นอย่างต่อเนื่องเนื่องจากการคืบ การหดตัว และการคลายตัวในสะพานคอนกรีตและโครงสร้างกักกันนิวเคลียร์ โหลดเซลล์รูปวงแหวนแบบฝังวางอยู่เหนือแผ่นแบริ่งพุก พวกเขาติดตามวิวัฒนาการของพลังในระยะยาว ข้อมูลนี้แจ้งโดยตรงต่อการตัดสินใจปรับความตึงในอนาคต
• จุดยึดเขื่อนและทางลาด: สลักหินและพุกยาแนวช่วยรักษาหลักยึดเขื่อนและทางลาดให้มั่นคง สิ่งเหล่านี้เป็นองค์ประกอบด้านความปลอดภัยที่สำคัญ JMZX-3XXXHAT ที่กันน้ำและทนต่อการกัดกร่อน เหมาะกับการตรวจสอบในระยะยาวในสภาพดินที่อิ่มตัว ถูกฝัง หรือจมอยู่ใต้น้ำ
• การก่อสร้างทางรถไฟและทางหลวง: ผนังกันดินและผนังตะปูดินใช้ระบบพุกชั่วคราวและถาวร ระบบเหล่านี้ต้องการการตรวจสอบโหลดที่แม่นยำระหว่างการทดสอบการยอมรับและระหว่างการบริการที่ใช้งานอยู่ โหลดเซลล์แบบกลวงจัดการงานทั้งสองแบบเป็นหน่วยที่ติดตั้งเพียงเครื่องเดียว
• มูลนิธิหอลม: ช่างเทคนิคจะต้องตรวจสอบและตรวจสอบแรงกดล่วงหน้าของสลักเกลียวในหน้าแปลนฐานหอกังหันลม โหลดเซลล์แบบกลวงให้การวัดโดยตรงและไม่รบกวน พวกเขาไม่จำเป็นต้องดัดแปลงระบบสลักเกลียวเลย
• ระบบยกและเครน: เซลล์กลวงแบบติดกุญแจมือหรือแบบปิ๊นจะวัดโหลดแบบไดนามิกและแบบคงที่ในอุปกรณ์ยกของหนัก ขนาดกะทัดรัดและเอาต์พุตดิจิทัลมีมูลค่าสูงในตลาดรองอุตสาหกรรมนี้

จากเซ็นเซอร์ไปจนถึงแดชบอร์ด: การรวมโหลดเซลล์แบบฮอลโลว์เข้ากับระบบข้อมูล SHM ที่สมบูรณ์

โหลดเซลล์แบบกลวงเพียงตัวเดียวจะมีประโยชน์พอๆ กับระบบข้อมูลที่อยู่รอบๆ เท่านั้น คุณต้องรวมเซ็นเซอร์เหล่านี้เข้ากับระบบการตรวจสอบสุขภาพเชิงโครงสร้างแบบครบวงจรที่สมบูรณ์

• การอ่านข้อมูลตามความต้องการ: หน่วยอ่านค่าลวดแบบสั่นที่เข้ากันได้ของ Kingmach จะแสดงค่าโหลดโดยตรงในหน่วย Kilonewtons (KN) โดยจะอ่านปัจจัยการสอบเทียบที่เก็บไว้โดยตรงจากชิปหน่วยความจำของเซ็นเซอร์ คุณไม่จำเป็นต้องมีตารางการปรับเทียบกระดาษภายนอกที่ไซต์งาน
• การได้มาซึ่งข้อมูลอัตโนมัติ: เครื่องบันทึกข้อมูลแบบหลายช่องรองรับอาร์เรย์เซ็นเซอร์ JMZX-3XXXHAT แบบใช้สายบัส โดยเสนอช่วงเวลาการโพลที่กำหนดค่าได้ เกณฑ์การแจ้งเตือน และตัวเลือกการวัดและส่งข้อมูลทางไกลระยะไกล เช่น 4G, LoRa หรืออีเทอร์เน็ต ช่วยให้สามารถตรวจสอบอาร์เรย์สายเคเบิลขนาดใหญ่ได้อย่างแท้จริงตลอด 24 ชั่วโมงทุกวันโดยไม่ต้องมีผู้ดูแล
• สายวัด: สายเคเบิล VW ที่มีฉนวนหุ้ม Kingmach รักษาความสมบูรณ์ของสัญญาณได้อย่างไม่มีที่ติ พวกเขาทำงานได้อย่างสมบูรณ์แบบในการวิ่งระยะทางหลายร้อยเมตรภายในสภาพแวดล้อมการก่อสร้างทางแพ่งที่มีเสียงดังทางไฟฟ้า
• ซอฟต์แวร์แสดงภาพ: แดชบอร์ดซอฟต์แวร์แบบเรียลไทม์แสดงแนวโน้มการโหลดและค่าที่แก้ไขอุณหภูมิ พวกเขาสร้างการแจ้งเตือนโอเวอร์โหลดอัตโนมัติและอำนวยความสะดวกในการวิเคราะห์แนวโน้มในอดีต สิ่งนี้สนับสนุนการประเมินความปลอดภัยของโครงสร้างและขั้นตอนการบำรุงรักษาโดยตรง

การระบุเซ็นเซอร์ เครื่องบันทึก และซอฟต์แวร์จากผู้ผลิตแบบครบวงจรจะช่วยลดความเสี่ยงด้านความเข้ากันได้ของเฟิร์มแวร์ นอกจากนี้ยังช่วยลดความยุ่งยากในการยกระดับการสนับสนุนด้านเทคนิคสำหรับโครงการระหว่างประเทศอีกด้วย

การระบุและการจัดหาโหลดเซลล์แบบกลวง: คำถามหกข้อที่ผู้ซื้อจากต่างประเทศทุกคนควรถาม

ทีมจัดซื้อระหว่างประเทศจำเป็นต้องมีกรอบวัตถุประสงค์ในการประเมินผู้ผลิตเซ็นเซอร์ของจีน คุณควรถามคำถามสำคัญหกข้อเมื่อจัดหาโหลดเซลล์แบบกลวง

1. เซ็นเซอร์มีใบรับรองที่สามารถตรวจสอบย้อนกลับได้หรือไม่
คุณต้องปฏิบัติตามมาตรฐานอย่างเข้มงวด เช่น GB/T 13606-2007 และ DL/T 269-2022 เซ็นเซอร์ที่ได้รับการตรวจสอบจากบุคคลที่สามช่วยลดอุปสรรคในการอนุมัติโครงการได้อย่างมาก

2. การสอบเทียบสามารถตรวจสอบย้อนกลับไปยังอุปกรณ์ได้โดยตรงหรือไม่
โหลดเซลล์แบบกลวง Kingmach เก็บค่าคงที่การสอบเทียบไว้ในชิปออนบอร์ด ซึ่งช่วยลดการพึ่งพาบันทึกกระดาษ ช่วยให้ตรวจสอบภาคสนามได้ง่ายด้วยหน่วยอ่านข้อมูลมาตรฐาน

3. อายุการใช้งานที่ระบุไว้คือเท่าไร?
คุณต้องยืนยันในร่างการออกแบบชีวิตที่ได้รับการบันทึกไว้อย่างเป็นทางการ อายุการใช้งานการออกแบบ 50 ปีของโหลดเซลล์แบบกลวง Kingmach ควรทำหน้าที่เป็นพื้นฐานตามสัญญา ไม่ใช่แค่การรับประกันด้วยวาจา

4. ซัพพลายเออร์สามารถปรับแต่งผลิตภัณฑ์ได้หรือไม่?
โครงการโครงสร้างพื้นฐานมักต้องการเส้นผ่านศูนย์กลางของรูที่ไม่ได้มาตรฐาน ช่วงกำลังการผลิตเฉพาะ หรือประเภทตัวเชื่อมต่อเฉพาะ ผู้ผลิตที่มีความสามารถในการออกแบบภายในองค์กรที่แข็งแกร่งจะตอบกลับภายในไม่กี่วันแทนที่จะเป็นเดือน

5. การสนับสนุนหลังการขายมีลักษณะอย่างไร?
ค้นหาสายด่วนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน โดยมีเวลาตอบกลับเบื้องต้นหนึ่งชั่วโมง ปัญหาที่ซับซ้อนจะต้องได้รับการแก้ไขภายใน 48 ชั่วโมง การตอบสนองนี้เป็นสิ่งสำคัญสำหรับโครงการโครงสร้างพื้นฐานที่ใช้งานอยู่

6. ระยะเวลาการส่งมอบมีการสนับสนุนตามสัญญาหรือไม่?
ซัพพลายเออร์จะต้องนำเสนอรุ่นมาตรฐานที่มีในสต็อกภายใน 48 ชั่วโมง คำสั่งซื้อตามขนาดโครงการจำเป็นต้องมีกำหนดการตามสัญญาที่เข้มงวดและการอัปเดตความคืบหน้าในการผลิตเป็นประจำ

การเลือกความมั่นใจเหนือการคาดเดา: กรอบการตัดสินใจของคุณและขั้นตอนต่อไป

โหลดเซลล์แบบกลวงเปลี่ยนแปลงการตรวจสอบแรงของสายเคเบิลโดยพื้นฐาน โดยจะแทนที่แบบฝึกหัดการทดสอบที่รบกวนเป็นระยะๆ ด้วยระบบความปลอดภัยอัตโนมัติที่ต่อเนื่อง คุณต้องปฏิบัติตามกรอบการตัดสินใจที่ชัดเจน ขั้นแรก ให้ยืนยันประเภทการบรรทุกและความจุโดยรวมของคุณ ประการที่สอง เลือกการกำหนดค่าคอร์ดที่เหมาะสม ประการที่สาม ตรวจสอบเส้นผ่านศูนย์กลางรูเจาะที่แน่นอนสำหรับเอ็นหรือพุกเฉพาะของคุณ ประการที่สี่ ยืนยันข้อกำหนดการกันน้ำและอุณหภูมิของคุณ สุดท้าย ให้รวมเซ็นเซอร์เข้ากับเครื่องบันทึกข้อมูลและซอฟต์แวร์แสดงภาพที่เชื่อถือได้

อายุการใช้งานการออกแบบ 50 ปีของโหลดเซลล์แบบกลวง Kingmach ให้คุณค่าในระยะยาวอย่างเหลือเชื่อ ต้นทุนรวมในการเป็นเจ้าของประกอบด้วยการหลีกเลี่ยงการติดตั้งใหม่ การปรับเทียบใหม่ และการป้องกันข้อมูลสูญหาย ต้นทุนระยะยาวนี้ต่ำกว่าเทคโนโลยีฟอยล์ทางเลือกที่ถูกกว่าอย่างมาก หากคุณไม่แน่ใจว่ารุ่น JMZX-3XXXHAT ใดที่เหมาะกับโครงการของคุณ คุณสามารถแบ่งปันข้อมูลจำเพาะของคุณกับทีมวิศวกรของ Kingmach ได้ เราจะให้คำแนะนำรุ่นฟรีและใบเสนอราคาที่กำหนดเอง

กำลังวางแผนโครงการสะพานขึงหรือจุดยึดใช่ไหม รับคำแนะนำเซ็นเซอร์ฟรี + ใบเสนอราคาที่กำหนดเองจากวิศวกรของ Kingmach — ตอบกลับภายใน 24 ชั่วโมง
🔗 [ รับคำแนะนำฟรีของฉัน → ]
📧[email protected]

คำถามที่พบบ่อย

1. โหลดเซลล์แบบกลวงและโหลดเซลล์แบบทึบแตกต่างกันอย่างไร

โหลดเซลล์แบบกลวงมีรูตรงกลางเพื่อให้โบลต์หรือสายเคเบิลทะลุผ่านได้อย่างสมบูรณ์ โดยวัดแรงตึงโดยทำปฏิกิริยากับแผ่นพุก โหลดเซลล์แบบทึบขาดรูตรงกลางนี้ และโดยทั่วไปจะวัดแรงกดหรือแรงดึงในแนวตรงโดยตรง

2. คุณจะติดตั้งโหลดเซลล์แบบกลวงบนเอ็นแรงดึงหลังได้อย่างไร

คุณเลื่อนเซ็นเซอร์รูปวงแหวนไปเหนือเส้นเอ็นหรือแกนพุกโดยตรง ก่อนที่จะติดหัวพุกและแผ่นแบริ่ง โหลดเซลล์วางประกบอย่างแน่นหนาระหว่างโครงสร้างคอนกรีตและบล็อกพุกเหล็ก

3. โหลดเซลล์แบบกลวงสามารถใช้ในการวัดโหลดแบบไดนามิกได้หรือไม่

โหลดเซลล์แบบลวดกลวงแบบสั่นมีความเป็นเลิศที่โหลดแบบคงที่และแปรผันช้า เนื่องจากต้องใช้เวลาทางกายภาพในการกวาดล้างความถี่ของสายไฟ สำหรับโหลดไดนามิกความถี่สูง โดยทั่วไปควรใช้ฟอยล์ตัวต้านทานหรือโหลดเพียโซอิเล็กทริก

4. โหลดเซลล์ลวดกลวงแบบสั่นรองรับสายเคเบิลความยาวเท่าใด

เนื่องจากเซ็นเซอร์ใช้เอาต์พุตตามความถี่แทนที่จะเป็นสัญญาณแรงดันไฟฟ้า เซ็นเซอร์สายไฟแบบสั่นจึงสามารถส่งข้อมูลที่แม่นยำผ่านสายเคเบิลที่มีฉนวนหุ้มที่ยาวเกิน 1,000 เมตร โดยไม่สูญเสียหรือบิดเบือนสัญญาณ

5. การออกแบบหลายคอร์ดช่วยปรับปรุงความแม่นยำของโหลดเซลล์ได้อย่างไร

การออกแบบแบบหลายคอร์ดจะเว้นระยะห่างระหว่างสายไฟสั่นอิสระหลายเส้นรอบๆ เส้นรอบวงด้านในของโหลดเซลล์เท่าๆ กัน วิธีนี้จะหาค่าเฉลี่ยของการวัดความเค้นทั่ววงแหวน ซึ่งกำจัดข้อผิดพลาดที่เกิดจากการโหลดนอกศูนย์กลางหรือการโหลดที่ผิดปกติ

6. ฉันสามารถรวมโหลดเซลล์แบบกลวงเข้ากับสเตรนเกจแบบลวดแบบสั่นในระบบตรวจสอบเดียวได้หรือไม่

ใช่. โหลดเซลล์แบบกลวงและสเตรนเกจแบบลวดแบบสั่นมักจะรวมอยู่ในระบบการตรวจสอบเดียวกัน โหลดเซลล์จะวัดแรงที่กระทำ ในขณะที่สเตรนเกจจะวัดการเสียรูปของโครงสร้าง ซึ่งเป็นข้อมูลเสริมเพื่อการประเมินประสิทธิภาพที่แม่นยำยิ่งขึ้น

7. อะไรคือความแตกต่างระหว่างการกำหนดค่าแบบหลายคอร์ดและแบบคอร์ดเดี่ยว และฉันควรเลือกแต่ละแบบเมื่อใด?

การกำหนดค่าคอร์ดเดี่ยวจะวัดโหลดที่ตำแหน่งเฉพาะแห่งเดียว และเหมาะสำหรับแอปพลิเคชันตรวจสอบโหลดที่ตรงไปตรงมา การกำหนดค่าแบบหลายคอร์ดจะตรวจสอบโหลดระหว่างสมาชิกหรือจุดต่างๆ ทำให้เหมาะสำหรับโครงสร้างที่ซับซ้อนซึ่งการกระจายโหลดและความสมดุลเป็นสิ่งสำคัญ

8. ฉันจะตรวจสอบสุขภาพเซ็นเซอร์ในระยะยาวโดยไม่ต้องถอดยูนิตที่ติดตั้งออกได้อย่างไร

สามารถตรวจสอบความสมบูรณ์ของเซ็นเซอร์ในระยะยาวได้ด้วยการตรวจสอบศูนย์เป็นประจำ การวิเคราะห์แนวโน้มของข้อมูลในอดีต การเปรียบเทียบกับเซ็นเซอร์ที่อยู่ติดกัน และการตรวจสอบสายเคเบิลและการเชื่อมต่อเป็นประจำ วิธีการเหล่านี้ช่วยตรวจจับปัญหาการเคลื่อนตัวหรือประสิทธิภาพที่อาจเกิดขึ้นโดยไม่ต้องถอดเซ็นเซอร์ออกจากบริการ

9. Kingmach มีบริการรับประกันและสอบเทียบใหม่อะไรบ้างในระดับสากล?

Kingmach สนับสนุนลูกค้าต่างประเทศด้วยการให้คำปรึกษาทางเทคนิค คำแนะนำในการติดตั้ง ความช่วยเหลือในการทดสอบการใช้งาน และบริการหลังการขายตลอดวงจรชีวิตของโครงการ โหลดเซลล์ทั้งหมดมาพร้อมกับข้อมูลการสอบเทียบจากโรงงานและเอกสารด้านคุณภาพ สำหรับโปรแกรมการตรวจสอบระยะยาว Kingmach สามารถให้การสนับสนุนการตรวจสอบการสอบเทียบ คำแนะนำในการประเมินประสิทธิภาพ และความช่วยเหลือด้านเทคนิคเพื่อช่วยรักษาความน่าเชื่อถือในการวัด ลูกค้าสามารถติดต่อทีมวิศวกรได้โดยตรงเพื่อแก้ไขปัญหา การวางแผนการเปลี่ยน และการสนับสนุนการเพิ่มประสิทธิภาพระบบเมื่อจำเป็น

---

เขียนโดยทีม Kingmach Engineering — สนับสนุนโครงการโครงสร้างพื้นฐานทั่วโลกตั้งแต่ปี 2544
