ทำความเข้าใจกับโหลดเซลล์ 9 ประเภท: คู่มือการเลือกทางวิศวกรรม

ประเภทโหลดเซลล์ไม่ใช่ตัวเลือกผลิตภัณฑ์ แต่เป็นการตัดสินใจทางวิศวกรรม

ในฐานรากเสาเข็มสะพาน ระบบรองรับอุโมงค์ โครงการความปลอดภัยของเขื่อน และการตรวจสอบหลุมฐานรากลึก ค่าใช้จ่ายในการเลือกเซ็นเซอร์ที่ไม่ถูกต้องแม้แต่ครั้งเดียวก็เกินกว่าความประหยัดจากราคาจัดซื้อจัดจ้างที่ต่ำกว่ามาก การเลือกเซ็นเซอร์โหลดไม่ได้เป็นเพียง "แบรนด์ที่จะซื้อ" แต่เป็น "หลักการทางกายภาพที่ตรงกับโครงสร้างรับน้ำหนักของฉัน" บทความนี้จะทบทวนผลิตภัณฑ์เซ็นเซอร์เก้ารายการจาก Kingmach ซึ่งครอบคลุมทั้งเทคโนโลยีลวดสั่น (VW) และเทคโนโลยีแรงดันแตกต่าง เพื่อช่วยให้วิศวกรจับคู่อุปกรณ์ได้อย่างแม่นยำตามพารามิเตอร์ทางกายภาพที่วัดได้จริง เช่น แรงที่มีความเข้มข้น ความเครียดแบบกระจาย แรงดันน้ำในรูพรุน และระดับน้ำ และหลีกเลี่ยงข้อผิดพลาดทั่วไปในการเลือกเซ็นเซอร์ที่ "ดูคล้ายกัน"”

ข้อมูลอ้างอิงด่วนเกี่ยวกับผลิตภัณฑ์ (Rapid Locator)

ปริมาณทางกายภาพที่วัดได้	เซ็นเซอร์ที่แนะนำ	เทคโนโลยีหลัก
แรงรวมศูนย์ - รูทะลุของร็อด / เคเบิล	โหลดเซลล์ฮอลโลว์ JMZX-3XXXHAT	VW โครงสร้างวงแหวนแบบหลายสาย
แรงรวมศูนย์ - การบีบอัดโดยตรง	โหลดเซลล์โซลิด JMZX-35XXHAT	VW โครงสร้างแข็งแบบหลายสาย
แรงตามแนวแกน — การตรวจสอบแท่ง / เคเบิลในระยะยาว	เครื่องวัดแรงตามแนวแกน JMZX-38XXAT	VW, การแยกความเครียด
แรงตามแนวแกน - ขั้นตอนการก่อสร้าง	เครื่องวัดแรงตามแนวแกนแบบหล่อ	VW โครงสร้างทนทาน
แรงดันดินแบบกระจาย	เซลล์แรงดันดิน JMZX-50XXAT / 51XXAT	VW พื้นผิวรับแรงกดพื้นที่ขนาดใหญ่
แรงดันน้ำในรูพรุน — ชั้นลึก	พีโซมิเตอร์ JMZX-55XXHAT	VW ประเภทสมองกลฝังตัว
ระดับน้ำ - ท่อสังเกตการณ์แบบมีสาย	เครื่องวัดระดับน้ำ JMYC-67XXAD	แรงดันต่าง RS485
ระดับน้ำ — พื้นที่ไร้สาย/ระยะไกล	มิเตอร์วัดระดับน้ำ JMYC-67XXAWL	ความดันแตกต่าง 4G

เทคโนโลยีการตรวจจับที่อยู่เบื้องหลังช่วง

เทคโนโลยีการตรวจจับที่แตกต่างกันสองแบบครอบคลุมกลุ่มผลิตภัณฑ์เก้ารายการที่ครอบคลุมนี้ เทคโนโลยีลวดสั่น (VW) เป็นรากฐานสำหรับเซ็นเซอร์แรงโครงสร้างและพีโซมิเตอร์ทั้งหมด ภายในเซ็นเซอร์ VW ลวดเหล็กแรงดึงจะสั่นด้วยความถี่ธรรมชาติ การเสียรูปขององค์ประกอบยืดหยุ่นที่อยู่รอบๆ ภายใต้ภาระจะเปลี่ยนความตึงของเส้นลวด ซึ่งจะเปลี่ยนความถี่ในการสั่นสะเทือน ความสัมพันธ์ระหว่างความถี่ต่อแรงที่วัดได้นี้เป็นพื้นฐานของการวัด เทคโนโลยี VW ครอบงำการใช้งานการตรวจสอบสุขภาพธรณีเทคนิคและโครงสร้าง (SHM) เอาต์พุตตามความถี่ยังคงต้านทานต่อการเปลี่ยนแปลงของความต้านทานของสายเคเบิล ความชื้น และการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้อย่างสมบูรณ์ สภาวะที่แน่นอนเหล่านี้มักทำให้เซ็นเซอร์วัดความเครียดตัวต้านทานแบบต้านทานในการติดตั้งภาคสนามแบบฝัง ใต้น้ำ และในระยะยาว

กลุ่มที่สองใช้เทคโนโลยีการตรวจจับความดันแตกต่าง ไดอะแฟรมที่ไวต่อความดันจะเบนไปภายใต้แรงดันของเหลวที่หยุดนิ่ง CPU ในตัวและตัวแปลง AD 16 บิตแปลงการเบี่ยงเบนทางกายภาพนี้เป็นค่าระดับน้ำดิจิทัล เทคโนโลยีนี้เหมาะอย่างยิ่งสำหรับการตรวจสอบระดับน้ำเปิด การออกแบบสายเคเบิลที่มีการระบายอากาศช่วยลดการรบกวนในบรรยากาศ ดังนั้นเซ็นเซอร์จึงทำงานได้อย่างแม่นยำในสภาวะที่มีความแปรปรวนของบรรยากาศ เซ็นเซอร์เหล่านี้จะส่งสัญญาณไร้สาย 4G หรือสัญญาณดิจิตอล RS485 สำหรับสถานีระยะไกลแบบอัตโนมัติ และให้ความละเอียดระดับมิลลิเมตรในท่อวัดระดับน้ำ เปียโซมิเตอร์แบบลวดสั่นไม่ได้ได้รับการออกแบบมาให้ตรงตามข้อกำหนดด้านประสิทธิภาพน้ำเปิดเฉพาะเหล่านี้ ท้ายที่สุดแล้ว เทคโนโลยีหลักจะเป็นแพลตฟอร์ม แต่การกำหนดค่าแรงเฉพาะของโครงการจะกำหนดประเภทผลิตภัณฑ์ที่ต้องการ

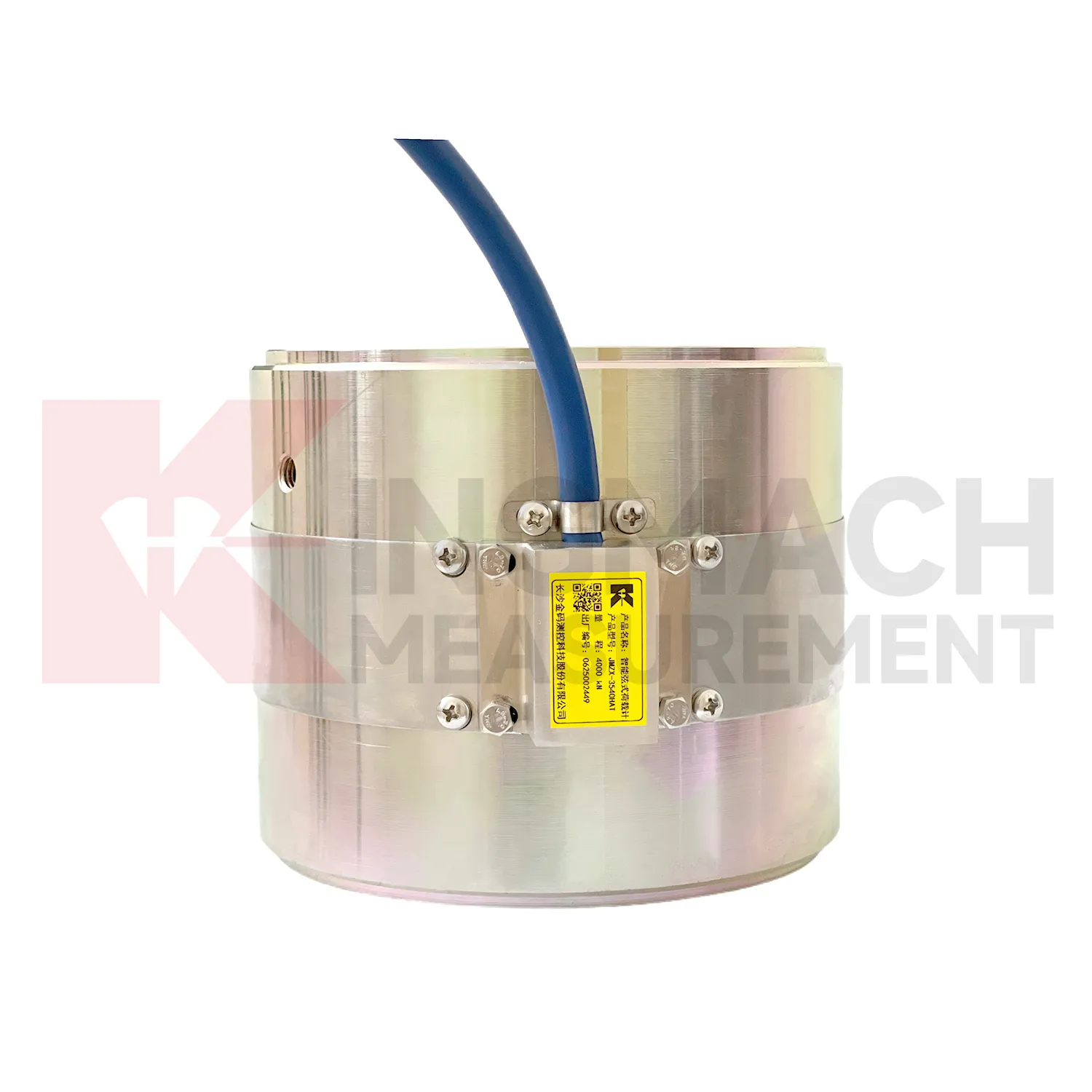

ประเภทที่ 1 — โหลดเซลล์แบบทึบ: ส่วนแทรกการบีบอัดโครงสร้าง

โหลดเซลล์แบบโซลิดจะรับภาระทางโครงสร้างโดยตรง ไม่ใช่แค่เพียงการตรวจจับเท่านั้น

โหลดเส้นทาง: แรงเข้าสู่หน้าแบริ่งด้านบนของเซ็นเซอร์ จากนั้นแรงจะเคลื่อนที่ผ่านพื้นที่หน้าตัดทั้งหมดของตัวเหล็กยืดหยุ่นที่เป็นของแข็ง ในที่สุดแรงจะออกจากหน้าลูกปืนด้านล่าง

การใช้งาน: วิศวกรใช้ประเภทนี้ในการตรวจสอบที่นั่งแบริ่งของสะพานและการทดสอบการรับน้ำหนักของเสาเข็ม ในการทดสอบเสาเข็ม โหลดทดสอบทั้งหมดจะผ่านตัวเซลล์โดยสมบูรณ์ นอกจากนี้ยังทำหน้าที่ตรวจสอบแรงแม่แรงไฮดรอลิกในการทำงานหลังแรงดึงและการตรวจสอบแรงอัดของงานชั่วคราว

ข้อมูลจำเพาะที่สำคัญ: กำลังการผลิตอยู่ในช่วง 1,000 ถึง 10,000 kN โดยมีความละเอียดเข้มงวด 0.1 kN ตลอดทั้งช่วง รุ่นมีการกำหนดค่า 3 สายสำหรับช่วงที่ต่ำกว่า และการกำหนดค่า 6 สายสำหรับช่วงที่สูงกว่า อุณหภูมิในการทำงานอยู่ระหว่าง -30°C ถึง +80°C ตัวเครื่องทนทานต่อการโอเวอร์โหลด 300 ถึง 400% ของความจุพิกัด ชิป HAT ในตัวจะเก็บค่าสัมประสิทธิ์การสอบเทียบ แก้ไขอุณหภูมิโดยอัตโนมัติ และบันทึกการวัดได้ 600 รายการ เซ็นเซอร์ได้รับการรับรอง GB/T 13606-2007

ขอบเขตแข็ง: เซลล์นี้มีการออกแบบที่แข็งแกร่งโดยไม่มีการเจาะตรงกลาง ผู้ใช้ไม่สามารถติดตั้งบนแกนหรือสายเคเบิลใดๆ ที่ต้องผ่านเซ็นเซอร์ การพยายามปรับตัวนี้ทำให้เกิดการโหลดที่ผิดปกติซึ่งทำให้การวัดที่บันทึกไว้ทั้งหมดเป็นโมฆะ

ประเภทที่ 2 — โหลดเซลล์แบบกลวง: อุปกรณ์ตรวจสอบจุดยึดแบบทะลุผ่านแกน

โหลดเซลล์แบบกลวงมีการออกแบบเป็นรูปวงแหวนพร้อมอายุการใช้งาน 50 ปี

โหลดเส้นทาง: เซนเซอร์มีลักษณะเป็นรูปวงแหวนหรือรูปวงแหวนและมีรูตรงกลาง แท่ง สลักเกลียว หรือเส้นเอ็นจะทะลุผ่านรูนี้โดยไม่ต้องสัมผัสกับผนังภายในเลย น็อตโครงสร้างหรือแผ่นพุกยึดอยู่บนใบหน้ารูปวงแหวนโดยตรง ตัววงแหวนบีบอัดอย่างสม่ำเสมอรอบๆ เส้นรอบวง และคอร์ด VW หลายคอร์ดจะเฉลี่ยสัญญาณทั่วทั้งวงแหวน

การใช้งาน: การใช้งานทั่วไป ได้แก่ การตรวจสอบพุกที่เน้นความเครียดและสลักหิน วัดแรงของสายเคเบิลในสะพานและกำแพงกันดินได้อย่างมีประสิทธิภาพ วิศวกรไว้วางใจในการตรวจสอบแรงยึดเหนี่ยวของเขื่อนและไฟฟ้าพลังน้ำ เหมาะอย่างยิ่งสำหรับการตรวจสอบการปรับปรุงโครงสร้างที่มีอยู่ เนื่องจากไม่จำเป็นต้องถอดชิ้นส่วนโครงสร้าง

ข้อมูลจำเพาะที่สำคัญ: กำลังการผลิตมาตรฐานอยู่ในช่วง 500 ถึง 8,000 kN แม้ว่ารุ่นที่กำหนดเองยังคงมีอยู่ก็ตาม ใช้การกำหนดค่าการวัด 3 คอร์ดถึง 6 คอร์ด อายุการใช้งานที่ออกแบบมามีระยะเวลา 50 ปี อายุการใช้งานที่ยาวนานนี้ขึ้นอยู่กับตัวถังเหล็กยืดหยุ่นที่ผ่านการรักษาเสถียรภาพหลายขั้นตอน สายไฟ VW ที่มีความแข็งแรงสูงเป็นพิเศษ และการเชื่อมพุกมาตรฐานสากล ชิป HAT ออนบอร์ดบันทึกบันทึกการวัดได้ 800 รายการ มีการรับรองแบบคู่ภายใต้ GB/T 13606-2007 และ DL/T 269-2022 ส่วนหลังเป็นมาตรฐานวิศวกรรมชลศาสตร์ที่บังคับใช้อย่างเคร่งครัดสำหรับการปฏิบัติตามข้อกำหนดของเขื่อนและโครงการไฟฟ้าพลังน้ำ

ขอบเขตยาก: รูปทรงวงแหวนต้องใช้ก้านทะลุที่มีขนาดถูกต้อง การวางเซลล์กลวงในสแต็กการบีบอัดแบบแบนโดยไม่มีส่วนประกอบทะลุจะทำให้เกิดสนามความเครียดที่ไม่สม่ำเสมอ และสร้างการอ่านที่ไม่น่าเชื่อถืออย่างมาก

4. ประเภทที่ 3 — เครื่องวัดโหลดแรงตามแนวแกน: การวัดสายเคเบิลและแรงสตรัทเมื่อเวลาผ่านไป

เครื่องวัดแรงตามแนวแกนมีช่องทางการวัดที่แตกต่างกันระหว่างเซลล์แข็งและเซลล์กลวง

โหลดเส้นทาง: เซ็นเซอร์จะติดโดยตรงหรือหนีบไว้รอบองค์ประกอบโครงสร้างที่ยาว โดยจะวัดส่วนประกอบแรงตามแนวแกนตามแนวแกนปฐมภูมิของชิ้นส่วน การออกแบบนี้จงใจแยกแรงตามแนวแกนออกจากช่วงเวลาการดัดงอใดๆ เซลล์บีบอัดมาตรฐานไม่สามารถให้ความสามารถในการแยกส่วนที่สำคัญนี้ได้

การใช้งาน: ให้การตรวจสอบแรงของสายเคเบิลในระยะยาวในสะพานขึงเคเบิล สะพานแขวน และระบบรักษาเสถียรภาพทางลาดขั้นสูง โดยจะตรวจสอบแรงสตรัทและแรงดึงกลับในกำแพงกันดินและการขุดลึก นอกจากนี้ยังตรวจจับการผ่อนคลายก่อนเกิดความเครียดและการกระจายโหลดในโครงสร้างที่รองรับสายเคเบิลตลอดอายุการใช้งาน

ข้อมูลจำเพาะที่สำคัญ: เซ็นเซอร์ใช้การตรวจจับสายไฟแบบสั่นซึ่งจับคู่กับชิปอัจฉริยะ HAT ในตัว ผู้ซื้อสามารถเลือกได้ทั้งเอาต์พุต VW แบบธรรมดาหรือเอาต์พุตดิจิทัล RS485 อัจฉริยะ การเลือกนั้นขึ้นอยู่กับความยาวของสายเคเบิลและไซต์งานใช้การรวบรวมข้อมูลอัตโนมัติหรือไม่

เหตุใดประเภทนี้จึงมีความสำคัญ: ในโครงสร้างที่รองรับสายเคเบิล การกระจายโหลดแบบก้าวหน้าซึ่งเกิดจากความล้าของสายเคเบิลหรือการเสื่อมสภาพของพุกยังคงมองไม่เห็นในการตรวจสอบด้วยสายตาตามปกติ เครื่องวัดแรงตามแนวแกนสร้างข้อมูลแนวโน้มเชิงปริมาณ ข้อมูลนี้จะบอกวิศวกรได้อย่างแม่นยำเมื่อสายเคเบิลเข้าใกล้เกณฑ์การเปลี่ยนหลายปีก่อนที่ข้อบกพร่องที่มองเห็นได้จะปรากฏบนโครงสร้าง

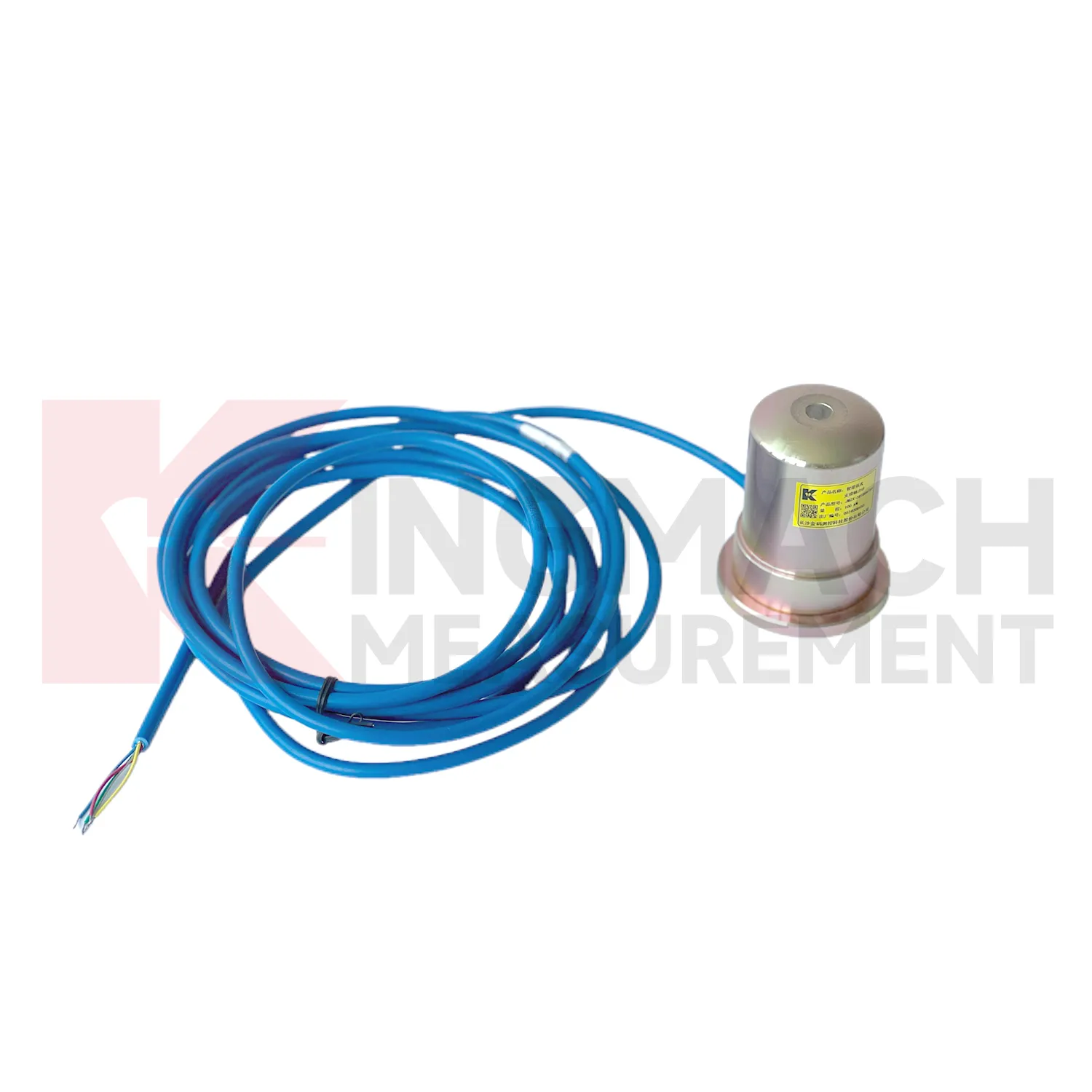

5. ประเภทที่ 4 — เครื่องวัดแรงตามแนวแกนแบบหล่ออัจฉริยะ: ความปลอดภัยในการรับน้ำหนักในช่วงการก่อสร้าง

เครื่องวัดแรงตามแนวแกนแบบหล่ออัจฉริยะรองรับเฟสโครงการและโปรไฟล์ผู้ใช้ที่แตกต่างไปจากเดิมอย่างสิ้นเชิง

โหลดเส้นทาง: ใช้หลักการวัดแรงตามแนวแกนที่เหมือนกันกับรุ่น JMZX-38 อย่างไรก็ตาม วิศวกรได้ปรับเวอร์ชันนี้ให้เหมาะสมสำหรับอุปกรณ์ประกอบแบบหล่อชั่วคราว งานค้ำยัน และงานเท็จโดยเฉพาะ ทีมงานที่ไซต์งานติดตั้งและถอดเซ็นเซอร์ซ้ำๆ ขณะที่การก่อสร้างดำเนินไปอย่างต่อเนื่องผ่านชั้นหรือส่วนต่างๆ

การใช้งาน: โดยให้การตรวจสอบโหลดเสาแบบหล่อคอนกรีตที่ใช้งานในระหว่างการเทครั้งใหญ่ โดยให้การตรวจสอบแรงค้ำยันในการขุดลึกซึ่งตั้งอยู่ติดกับโครงสร้างที่มีอยู่ซึ่งมีช่องโหว่ นอกจากนี้ยังให้การตรวจสอบการทำงานผิดพลาดที่จำเป็นสำหรับสะพานและโครงสร้างยกระดับในระหว่างขั้นตอนการก่อสร้าง

เหตุใดการตรวจสอบขั้นตอนการก่อสร้างจึงมีความสำคัญ: ความล้มเหลวของแบบหล่อและงานเท็จเป็นสาเหตุที่พบบ่อยที่สุดของการพังทลายของโครงสร้างที่ร้ายแรงในระหว่างการก่อสร้างอาคาร ข้อมูลแรงตามแนวแกนแบบเรียลไทม์ในอุปกรณ์ประกอบฉากจะระบุการกระจายโหลดที่เป็นอันตรายได้ทันที การกระจายตัวที่เป็นอันตรายนี้มักเกิดจากการวางคอนกรีตที่ไม่เรียบ น้ำหนักของเครนหนักที่อยู่ติดกัน หรือการทรุดตัวของฐานรากกะทันหัน เซ็นเซอร์จะตรวจจับความผิดปกติเหล่านี้ได้ดีก่อนที่โครงสร้างจะถึงเกณฑ์ความล้มเหลวร้ายแรง

ข้อได้เปรียบที่สำคัญ: ผู้ผลิตได้ออกแบบเซ็นเซอร์นี้โดยเฉพาะเพื่อให้รอบการติดตั้งรวดเร็วอย่างไม่น่าเชื่อและการจัดการที่ทนทานอย่างยิ่งในสถานที่ก่อสร้างที่ใช้งานอยู่ เอาต์พุต Smart HAT ช่วยให้สามารถแสดงผลแบบเรียลไทม์บนเว็บไซต์ได้โดยตรงอย่างปลอดภัย โดยไม่ต้องใช้ระบบบันทึกข้อมูลเฉพาะ

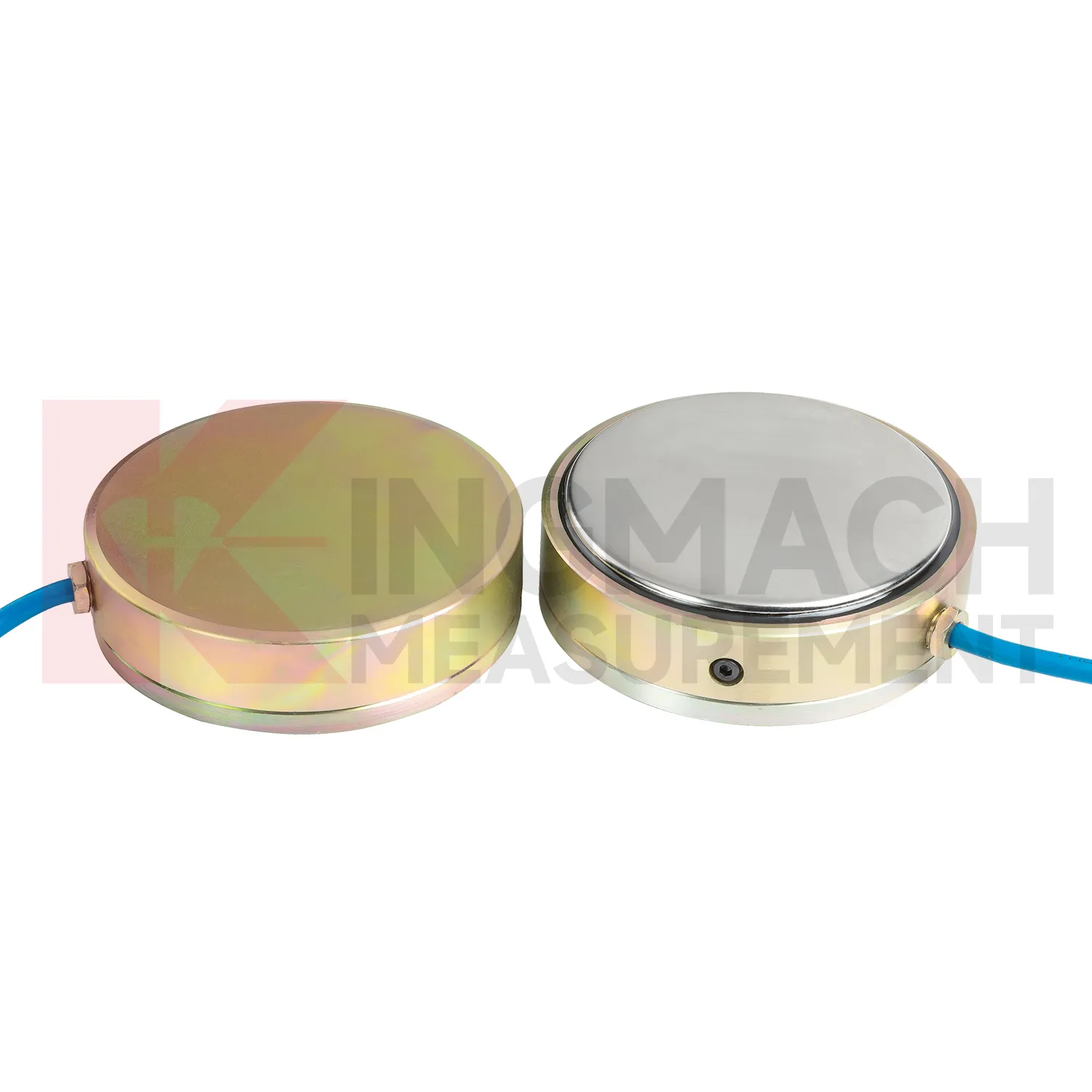

6. ประเภทที่ 5 — เซลล์แรงดันดิน: การวัดความเค้นสัมผัสของดินแบบกระจาย

เซลล์แรงดันดินช่วยแก้ปัญหาการวัดที่ซับซ้อนซึ่งเซนเซอร์ประเภทอื่นไม่สามารถทำได้

ปัญหาการวัด: ดินใช้แรงกดสัมผัสแบบกระจายบนพื้นผิวกว้าง แทนที่จะทำหน้าที่เป็นโหลดจุดเดียว โหลดเซลล์แบบทั่วไปที่วางอยู่ที่จุดเดียวจะอ่านเฉพาะความเค้นที่มีการแปลเป็นภาษาท้องถิ่นอย่างมากที่จุดนั้นเท่านั้น การอ่านเฉพาะจุดนี้อาจสูงหรือต่ำกว่าน้ำหนักโครงสร้างเฉลี่ยที่แท้จริงอย่างมีนัยสำคัญ เซลล์แรงดันดินมีหน้าแบนขนาดใหญ่เป็นพิเศษ หน้าขนาดใหญ่นี้สามารถหาค่าเฉลี่ยความเข้มข้นของความเครียดที่เกิดจากการเปลี่ยนแปลงขนาดอนุภาคที่รุนแรง การบดอัดไม่สม่ำเสมอ และการรวมกลุ่มแบบสุ่มได้อย่างมีประสิทธิภาพ

สองสายพันธุ์:

JMZX-50XXAT ทำหน้าที่เป็นรุ่นมาตรฐาน โดยจะตรวจสอบกำแพงกันดิน โครงสร้างใต้ดิน แนวอุโมงค์ เขื่อน และแผ่นฐานรากอย่างแข็งขัน โดยจะวัดอย่างแม่นยำว่าดินหรือวัสดุถมรับน้ำหนักของโครงสร้างตลอดอายุการตรวจสอบทั้งหมดอย่างไร

JMZX-51XXAT ทำหน้าที่เป็นรุ่นขนาดใหญ่ที่ออกแบบมาสำหรับการใช้งานที่มีโหลดสูง วิศวกรใช้แบบจำลองนี้ในเขื่อนขนาดใหญ่ กระสุนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ และบริเวณถมโครงสร้างที่รับน้ำหนักมาก ในสภาพแวดล้อมที่รุนแรงเหล่านี้ พื้นที่ใบหน้าของเซลล์มาตรฐานจะแสดงการกระจายความเครียดที่แท้จริงที่ระดับความลึกได้ต่ำกว่าปกติอย่างมีนัยสำคัญ

ตัวแปรส่วนต่อท้าย ATM อัจฉริยะ: รุ่นนี้มีชิป HAT ในตัวสำหรับการแก้ไขอุณหภูมิอัตโนมัติเต็มรูปแบบและเอาต์พุตดิจิทัลที่เชื่อถือได้ เทคโนโลยีนี้ยังคงจำเป็นอย่างยิ่งสำหรับเซลล์ที่ถูกฝังลึกซึ่งต้องใช้สายเคเบิลยาว ยังเป็นสิ่งสำคัญในสถานที่ที่ประสบปัญหา EMI สูงจากปั๊มแยกน้ำขนาดใหญ่หรืออุปกรณ์ขุดค้นที่ทำงานอยู่

หมายเหตุการติดตั้งที่สำคัญ: ช่างเทคนิคต้องกำหนดทิศทางของเซลล์ให้ตั้งฉากกับทิศทางความเค้นหลักหลักอย่างชัดเจน เซลล์ที่ติดตั้งในมุมที่ไม่ถูกต้องจะวัดองค์ประกอบความเค้นที่ไม่เกี่ยวข้อง แทนที่จะเป็นความเค้นเฉพาะที่ผู้ออกแบบตั้งใจจะตรวจสอบ ข้อผิดพลาดนี้ยังคงเป็นหนึ่งในข้อผิดพลาดในการใช้งานเซลล์แรงดันดินที่พบบ่อยที่สุดในสนาม

7. ประเภทที่ 6 — การตรวจสอบแรงดันของเหลว: พีโซมิเตอร์และมิเตอร์วัดระดับน้ำ

น้ำและแรงดันรูพรุนทำหน้าที่เป็นแรงทางกายภาพต่อหน่วยพื้นที่ การวัดค่าเหล่านี้เป็นการวัดโหลดเซลล์ที่ใช้โดยตรงกับตัวกลางของไหล กระบวนการนี้อาศัยหลักการทางกายภาพที่เหมือนกัน แต่ใช้องค์ประกอบยืดหยุ่นที่แตกต่างกันและเรขาคณิตการตรวจจับที่แตกต่างกัน

ประเภทย่อย A — พีโซมิเตอร์ลวดสั่นอัจฉริยะ (JMZX-55XXHAT): เครื่องมือนี้วัดแรงดันน้ำในรูพรุนและหัวน้ำใต้ดินแบบไดนามิกในหลุมเจาะและท่อยืนโดยใช้การตรวจจับ VW ที่ได้รับการพิสูจน์แล้ว วิศวกรออกแบบให้สามารถติดตั้งแบบฝังถาวรได้ลึกลงไปในชั้นหินธรณีเทคนิค เช่น ฐานรากเขื่อน เขื่อน ทางลาด และอุโมงค์กลับด้าน มีชิป HAT ในตัวพร้อมการชดเชยอุณหภูมิอัตโนมัติและเอาต์พุตดิจิตอล RS485 นี่เป็นตัวเลือกหลักที่แน่นอนเมื่อทีมงานจะฝังหรือยาแนวเซ็นเซอร์อย่างถาวรเพื่อการตรวจสอบเป็นเวลาหลายปีหรือหลายทศวรรษ ความดันรูพรุนที่เพิ่มขึ้นมักทำหน้าที่เป็นสารตั้งต้นที่สามารถวัดได้เร็วที่สุดของความไม่มั่นคงของความลาดชันที่เป็นภัยพิบัติหรือความล้มเหลวของฐานรากของเขื่อน คำเตือนที่สำคัญนี้ปรากฏในข้อมูลหลายวันหรือหลายสัปดาห์ก่อนที่จะเกิดการเสียรูปของพื้นผิวที่มองเห็นได้

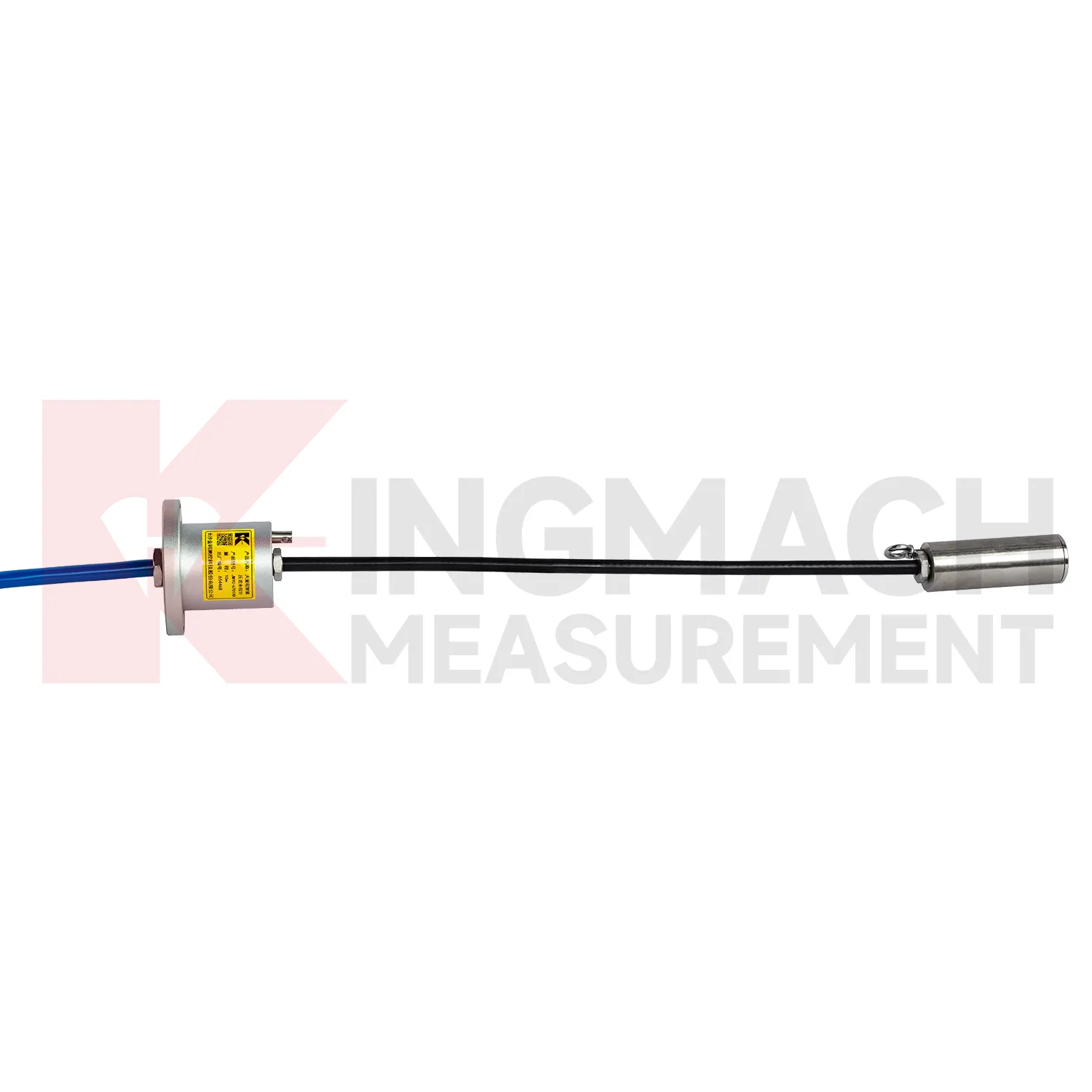

ประเภทย่อย B — มิเตอร์วัดระดับน้ำแบบดิฟเฟอเรนเชียลอัจฉริยะช่วงกว้าง (JMYC-67XXAD): เซ็นเซอร์ที่มีความเชี่ยวชาญสูงนี้วัดแรงดันการซึมลึกและระดับน้ำที่แม่นยำ ทีมงานติดตั้งในท่อพีโซมิเตอร์ที่ติดตั้งไว้ล่วงหน้า ช่องจ่ายท่อระบายแรงดัน และรูเจาะฐานรากแบบอ่อน โดยใช้เทคโนโลยีแรงดันต่างขั้นสูงที่จับคู่กับสายเคเบิลแบบมีรูระบายอากาศ ขนาดที่กะทัดรัด φ24มม. × 71.5 มม. ทำให้มั่นใจได้ว่ามีขนาดเล็กพอที่จะหย่อนลงในท่อสังเกตการณ์มาตรฐานได้อย่างราบรื่น โดยให้ความละเอียดที่ยอดเยี่ยมที่ 0.1 มม. และระดับความแม่นยำที่ 0.2% FS ทำงานบนเอาต์พุตดิจิตอล RS485 (DC 9-24V) และทำงานในช่วงอุณหภูมิ -20°C ถึง +80°C วิศวกรเลือกโมเดลนี้เมื่อการติดตั้งต้องใช้ความละเอียดระดับน้ำต่ำกว่ามิลลิเมตรภายในท่ออย่างเคร่งครัด และไซต์งานมีพลังงานแบบมีสายควบคู่ไปกับโครงสร้างพื้นฐานข้อมูล RS485 อยู่แล้ว

ชนิดย่อย C — มิเตอร์วัดระดับน้ำดิฟเฟอเรนเชียลช่วงกว้างในตัวพร้อม 4G (JMYC-67XXAWL): โมเดลนี้แสดงถึงตัวแปรการใช้งานภาคสนามอัตโนมัติขั้นสูงสุด โดยผสานรวม DTU ไร้สาย 4G, แบตเตอรี่ลิเธียมแบบชาร์จไม่ได้ความจุสูง 3.6V/38Ah และจอแสดงผลแอปมือถือโดยเฉพาะไว้ในหน่วยที่มีขนาดกะทัดรัดสูงขนาด 85 มม. × 85 มม. × 106 มม. ให้ความละเอียดที่เชื่อถือได้ 1 มม. และความแม่นยำที่เข้มงวด ±0.1% FS มีการรับรองอย่างเป็นทางการตามมาตรฐาน GB/T 11828.2-2022 อายุการใช้งานแบตเตอรี่ยาวนานตั้งแต่ 5 เดือนในช่วงเวลา 20 นาทีที่รวดเร็ว จนถึงมากกว่า 3 ปีในช่วงเวลา 6 ชั่วโมง เป็นตัวเลือกที่สมบูรณ์แบบสำหรับสถานีตรวจสอบทางอุทกวิทยาแบบไม่ต้องดูแล การเฝ้าระวังอ่างเก็บน้ำระยะไกล และเครือข่ายสังเกตการณ์น้ำผิวดิน/น้ำใต้ดินขนาดใหญ่ ซึ่งโครงสร้างพื้นฐานด้านไฟฟ้าและสายเคเบิลแบบดั้งเดิมยังคงไม่สามารถใช้งานได้อย่างสมบูรณ์

ตารางการตัดสินใจเลือกผลิตภัณฑ์

ในโครงการความปลอดภัยของเขื่อนที่สำคัญ ทีมวิศวกรจะใช้แรงดันของเหลวทั้งสามประเภทพร้อมกันเป็นประจำ พวกเขาวางโฟล์คสวาเกนพีโซมิเตอร์ไว้ลึกเข้าไปในม่านยาแนวฐานราก พวกเขาติดตั้งมาตรวัดระดับน้ำ RS485 ไว้อย่างแน่นหนาภายในท่อพีโซมิเตอร์แกลเลอรีการตรวจสอบ สุดท้าย พวกเขาวางตำแหน่งมาตรวัดระดับน้ำ 4G อย่างแม่นยำที่สถานีตรวจวัดอ่างเก็บน้ำผิวน้ำ เซ็นเซอร์แต่ละตัวที่แตกต่างกันจะทำหน้าที่จุดตรวจวัดที่มีความเฉพาะเจาะจงสูงภายในเครือข่ายการตรวจสอบความปลอดภัยที่ครอบคลุมเดียวกัน

8. Conventional vs. Smart HAT: การตัดสินใจในทุกประเภท

รถยนต์ทุกรุ่นที่ใช้ Volkswagen ที่กล่าวถึงก่อนหน้านี้มีทั้งรุ่น Smart HAT แบบธรรมดาและขั้นสูง

เอาท์พุต VW แบบธรรมดาจะสร้างสัญญาณความถี่ดิบ สัญญาณดิบนี้จำเป็นต้องมีหน่วยอ่านข้อมูลภายนอกหรือเครื่องบันทึกข้อมูลโดยเฉพาะเพื่อแปลงความถี่ให้เป็นหน่วยทางวิศวกรรมที่ใช้งานได้อย่างพิถีพิถัน โดยมีต้นทุนต่อหน่วยเริ่มต้นต่ำที่สุดและมีความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วซึ่งเป็นที่ยอมรับมานานหลายทศวรรษ เป็นตัวเลือกที่เหมาะสมสำหรับเซนเซอร์จำนวนน้อย การเดินสายเคเบิลสั้น และไซต์เก่าๆ ที่มีโครงสร้างพื้นฐานการอ่านค่าของ VW อยู่แล้ว

เอาต์พุต Smart HAT ใช้ชิปออนบอร์ดที่ให้ค่าดิจิตอล RS485 ที่ปรับเทียบอย่างสมบูรณ์แก่ผู้ใช้โดยตรง ซึ่งช่วยลดความจำเป็นในการปรับสภาพสัญญาณระดับกลาง การชดเชยอุณหภูมิจะเกิดขึ้นโดยอัตโนมัติ พื้นที่จัดเก็บข้อมูลออนบอร์ดจะบัฟเฟอร์ข้อมูลสำคัญอย่างมีประสิทธิภาพ หากการเชื่อมต่อตัวบันทึกหลักหลุดหรือถูกขัดจังหวะ เป็นตัวเลือกที่เหมาะสมสำหรับอาร์เรย์เซ็นเซอร์ขนาดใหญ่ที่มีอุปกรณ์มากกว่า 20 รายการ ยกตัวอย่างโครงการที่มีเซ็นเซอร์ 50 ตัวในระยะเวลา 10 ปี โซลูชัน Smart HAT เมื่อเปรียบเทียบกับระบบสแตนด์อโลนแบบเดิมสามารถประหยัดได้ประมาณ 30–40% ในช่องสัญญาณเคเบิลและตัวบันทึกข้อมูล ลดค่าใช้จ่ายในการบำรุงรักษาและการเดินทางในสถานที่ได้ประมาณ 50% และลดต้นทุนตลอดอายุการใช้งานโดยรวมลง 20–25% จำเป็นสำหรับสายเคเบิลยาวที่ยาวเกิน 100 เมตร และไซต์งานอัตโนมัติระดับสูงที่ EMI จำนวนมากจากอุปกรณ์ก่อสร้างจะลดคุณภาพสัญญาณ VW อนาล็อกมาตรฐานอย่างรวดเร็ว

มิเตอร์วัดระดับน้ำแรงดันแตกต่างในซีรีส์ JMYC มีความชาญฉลาดอย่างแท้จริง ไม่มีตัวแปรทั่วไปสำหรับเครื่องมือพิเศษเหล่านี้ JMYC-67XXAD ส่งสัญญาณ RS485 มาตรฐานสำหรับระบบอัตโนมัติแบบมีสาย JMYC-67XXAWL ส่งสัญญาณ 4G ที่เชื่อถือได้สำหรับการใช้งานแบบไร้สายโดยไม่มีใครดูแล ทางเลือกระหว่างสิ่งเหล่านี้ขึ้นอยู่กับโครงสร้างพื้นฐานของไซต์งานมากกว่าความสามารถของเซ็นเซอร์หลัก

แม้ว่าเซ็นเซอร์อัจฉริยะจะมีราคาจ่ายล่วงหน้าต่อหน่วยมากกว่า แต่ก็ช่วยลดต้นทุนรวมในการเป็นเจ้าของได้อย่างมาก โดยลดจำนวนช่องสัญญาณของเครื่องบันทึกข้อมูลที่จำเป็น ลดความซับซ้อนในการเดินสาย และลดความถี่ในการบำรุงรักษาอย่างจริงจัง ในระบบตรวจสอบเขื่อนด้วยเซ็นเซอร์ 50 มาตรฐาน การประหยัดต้นทุนตลอดอายุการใช้งานในระยะยาวตลอดโปรแกรม 10 ปี มักจะสูงกว่าค่าเบี้ยประกันภัยล่วงหน้าเริ่มต้นด้วยส่วนต่างที่สำคัญมาก

ประเภทที่ถูกต้องถูกกำหนดโดยแรง ไม่ใช่แคตตาล็อก

ผลิตภัณฑ์ที่แตกต่างกันเก้ารายการในกลุ่มผลิตภัณฑ์ที่ครอบคลุมนี้มีอยู่เนื่องจากมีการกำหนดค่าแรงที่เฉพาะเจาะจงสูงในโครงการวิศวกรรมจริง ประเภทที่ถูกต้องไม่ใช่เป็นเพียงการตั้งค่าผลิตภัณฑ์เท่านั้น มันยังคงเป็นความจำเป็นทางเรขาคณิตอย่างแท้จริง โปรแกรมการตรวจสอบโครงสร้างที่จริงจังจะปรับใช้ประเภทต่างๆ สามถึงห้าประเภทพร้อมกันเป็นประจำ ภาพความปลอดภัยของโครงสร้างที่สมบูรณ์โดยเนื้อแท้แล้วต้องใช้พารามิเตอร์การวัดหลายตัว ไม่ใช่เพียงเซ็นเซอร์ประเภทเดียวกันที่ซ้ำกันหลายตัวเท่านั้น

คุณได้ระบุประเภทโครงสร้างรับน้ำหนักของคุณแล้วหรือยัง?
