Kingmach เซ็นเซอร์ระดับน้ำสำหรับการตรวจสอบเขื่อน

เหตุใดการตรวจสอบระดับน้ำจึงมีความสำคัญต่อความปลอดภัยของเขื่อน

ระดับน้ำเป็นหนึ่งในตัวแปรปฏิบัติการเบื้องหลังการกำหนดตารางเวลาอ่างเก็บน้ำ การควบคุมน้ำท่วม การตรวจสอบการซึม และการตัดสินใจเตือนภัย สามารถอธิบายภาระไฮดรอลิกบนโครงสร้าง ระบุว่าท่อระบายทำงานตามที่คาดไว้หรือไม่ และช่วยตีความการเปลี่ยนแปลงของน้ำใต้ดินหรือแรงดันภายในเมื่ออ่านค่าด้วยเครื่องมืออื่นๆ

ผลลัพธ์ที่เป็นประโยชน์คืออนุกรมเวลาที่เทียบเคียงได้แทนที่จะเป็นตัวเลขที่แยกเดี่ยว วิศวกรสามารถเปรียบเทียบปริมาณน้ำฝน การเปลี่ยนแปลงของอ่างเก็บน้ำ การตอบสนองของการระบายน้ำ และสภาวะภายในในช่วงเวลาหนึ่ง โดยที่ข้อมูลการวัด ช่วงเวลาการสุ่มตัวอย่าง และการบำรุงรักษายังคงอยู่กับข้อมูลการวัด นี่เป็นพื้นฐานในการตัดสินใจว่าการเปลี่ยนแปลงจำเป็นต้องได้รับการตรวจสอบหรือสอดคล้องกับการตอบสนองตามปกติของไซต์หรือไม่

เซ็นเซอร์ระดับน้ำประเภทหลักสำหรับการตรวจสอบเขื่อน

เซ็นเซอร์ควรตรงกับจุดวัด เซ็นเซอร์วัดแรงดันที่จมอยู่ใต้น้ำอาจพอดีกับท่อสังเกตการณ์หรือท่อระบายแรงดันแบบฝัง ในขณะที่การวัดด้วยเรดาร์หรืออัลตราโซนิกสามารถหลีกเลี่ยงการสัมผัสกับพื้นผิวน้ำเปิดได้ ระบบลูกลอย เครื่องฟองอากาศ และเกจวัดแบบแมนนวลยังคงเกี่ยวข้องในกรณีที่สภาพของไซต์งานหรือวิธีการตรวจสอบความถูกต้องทำให้ใช้งานได้จริง

มาตรวัดพนักงานแบบแมนนวลสมควรได้รับตำแหน่งในแผนการตรวจสอบ โดยให้ข้อมูลอ้างอิงที่มองเห็นได้โดยไม่ต้องใช้พลังงานสำหรับการทดสอบการใช้งาน การตรวจสอบตามระยะเวลา และการตรวจสอบหลังเหตุการณ์ กำหนดจุดอ้างอิง เส้นทางการเข้าถึงที่ปลอดภัย ช่วงเวลาการตรวจสอบ และรูปแบบบันทึกเวลา เพื่อให้การอ่านเหล่านี้สามารถตรวจสอบสตรีมข้อมูลดิจิทัลได้ แทนที่จะสร้างความสับสน

เซ็นเซอร์ระดับน้ำแรงดันแตกต่างทำงานอย่างไร

เซ็นเซอร์อุทกสถิตจะแปลงแรงดันน้ำที่จุดตรวจจับให้เป็นค่าระดับ เมื่อคอลัมน์น้ำเหนือเซ็นเซอร์เพิ่มขึ้น แรงดันจะเพิ่มขึ้น สำหรับไดอะแฟรมที่จมอยู่ใต้น้ำ ความสัมพันธ์สามารถแสดงเป็น Delta P = rho gh ดังนั้นระดับที่รายงานจะขึ้นอยู่กับความหนาแน่นของของไหล ความสูงของเซ็นเซอร์ และการอ้างอิงบรรยากาศที่เสถียร

สำหรับการใช้งานกลางแจ้ง สายเคเบิลระบายอากาศหรือท่ออากาศภายในสามารถอ้างอิงการวัดกับความดันบรรยากาศได้ ซึ่งช่วยลดความเสี่ยงในการรักษาการเปลี่ยนแปลงของบรรยากาศเหมือนเหตุการณ์ระดับน้ำ ไม่ได้ขจัดความจำเป็นในระเบียบวินัยภาคสนาม: บันทึกความสูงของเซ็นเซอร์และจุดอ้างอิงเมื่อทดสอบการใช้งาน รักษาเส้นทางระบายอากาศให้แห้งและเปิด และเปรียบเทียบการอ่านค่าที่เสถียรกับการอ้างอิงแบบสำรวจหรือแบบแมนนวล

วิธีการวัดนี้เหมาะสำหรับเขื่อนและจุดอุทกวิทยาหลายแห่ง แต่ไม่ควรเลือกโดยใช้ป้ายกำกับเพียงอย่างเดียว ผู้ซื้อจำเป็นต้องตรวจสอบรูปทรงของท่อ ส่วนหัวที่คาดหวัง ความเสี่ยงของตะกอน เส้นทางเคเบิล การเข้าถึงการบำรุงรักษา และสถาปัตยกรรมข้อมูล ก่อนที่จะยืนยันวิธีการที่ใช้แรงดัน

ความแม่นยำ ความละเอียด และระยะ: สิ่งที่ผู้ซื้อควรเปรียบเทียบ

ความละเอียดคือการเพิ่มขึ้นที่น้อยที่สุดที่อุปกรณ์สามารถตรวจจับหรือแสดงได้ ความถูกต้องอธิบายว่าค่าที่รายงานใกล้เคียงกับมูลค่าจริงมากน้อยเพียงใดภายใต้เงื่อนไขที่กำหนด การเพิ่มการแสดงผลอย่างละเอียดไม่ได้รับประกันว่าเกณฑ์การเตือนหรือแนวโน้มระยะยาวจะเชื่อถือได้ ออฟเซ็ตการติดตั้ง การตอบสนองต่ออุณหภูมิ การสอบเทียบ และความเสถียรของจุดอ้างอิงก็มีความสำคัญเช่นกัน

เลือกช่วงเทียบกับคอลัมน์น้ำสูงสุดที่น่าเชื่อถือ ไม่ใช่เฉพาะระดับการทำงานปกติเท่านั้น ตรวจสอบระดับน้ำท่วม หัวท่อ แรงกดดันที่คาดว่าจะเกิดขึ้น และผลที่ตามมาของการโอเวอร์โหลด RFQ ควรระบุวัตถุประสงค์ทางวิศวกรรมของการอ่านด้วย เนื่องจากเกณฑ์การยอมรับสำหรับการรายงานแหล่งกักเก็บ การติดตามแนวโน้ม และการตอบสนองของสัญญาณเตือนอาจแตกต่างกัน

JMYC-67XXAWL และ JMYC-67XXAD: การเลือกสถาปัตยกรรมข้อมูล

สำหรับอ่างเก็บน้ำระยะไกล อุทกวิทยา หรือจุดเขื่อนที่ไม่มีผู้ดูแล Kingmach JMYC-67XXAWL รวมเซ็นเซอร์ความดันแตกต่าง, 4G DTU ในตัว และแบตเตอรี่ภายใน รุ่น 10 ม., 20 ม. และ 30 ม. ช่วยลดความยุ่งยากในการใช้งานในกรณีที่เส้นทางเคเบิลที่มีการป้องกันและการจ่ายไฟในพื้นที่เป็นเรื่องยาก ความเหมาะสมยังคงขึ้นอยู่กับความครอบคลุมของสัญญาณเซลลูลาร์ ช่วงเวลาการสุ่มตัวอย่างที่วางแผนไว้ การเข้าถึงการติดตั้ง และแผนบริการแบตเตอรี่ตามความเป็นจริง

คิงมัค JMYC-67XXAD ใช้เส้นทางบูรณาการแบบมีสาย อินเทอร์เฟซ RS485 และข้อกำหนดกำลังไฟ DC 9-24 V ทำให้มีความเหมาะสมเมื่อมีการออกแบบเครื่องบันทึก แหล่งจ่ายไฟ เส้นทางสายเคเบิลที่มีการป้องกัน และสถาปัตยกรรมการรับข้อมูล ควรเลือกรุ่น 10 ม., 20 ม. และ 30 ม. โดยระดับน้ำสูงสุดที่คาดหวัง แทนที่จะเลือกระดับน้ำปกติเพียงอย่างเดียว

ความแตกต่างของข้อกำหนดควรขับเคลื่อนการตัดสินใจทางวิศวกรรม รุ่น AWL รายงานความละเอียด 1 มม. และความแม่นยำ FS +/-0.1% พร้อมการส่งสัญญาณ 4G ที่ใช้พลังงานแบตเตอรี่ โมเดล AD รายงานความละเอียด 0.1 มม. และความแม่นยำ FS 0.2% พร้อมการรวม RS485 เปรียบเทียบตัวเลขเหล่านั้นกับห่วงโซ่การวัดทั้งหมด รวมถึงการควบคุม Datum ข้อผิดพลาดในการติดตั้ง วัตถุประสงค์ของการแจ้งเตือน และข้อจำกัดในการบำรุงรักษา แทนที่จะเลือกเพียงตัวเลขเดียว

ปัจจัยการติดตั้งที่ส่งผลต่อความแม่นยำที่แท้จริง

เซ็นเซอร์ที่ระบุอย่างถูกต้องยังสามารถให้ข้อมูลโครงการที่ไม่ดีได้เมื่อการติดตั้งไม่มีประสิทธิภาพ ใช้การติดตั้งที่มั่นคง เอกสารอ้างอิงแนวตั้ง การเดินสายเคเบิลที่มีการป้องกัน การเข้าถึงท่อหรือท่ออย่างสะอาด และค่าศูนย์หรือออฟเซ็ตที่บันทึกไว้ ในท่อระบายหรือท่อวัดระดับน้ำแบบฝัง ให้บันทึกการจัดเรียงระบบกันสะเทือนและตำแหน่งเซ็นเซอร์ เพื่อให้ผู้ปฏิบัติงานในอนาคตสามารถตีความการเปลี่ยนแปลงหลังการบำรุงรักษาหรือการเปลี่ยนใหม่

ตะกอน คราบจุลินทรีย์ ความปั่นป่วน อากาศที่ติดอยู่ ความตึงของสายเคเบิล การสัมผัสฟ้าผ่า และค้อนน้ำ ล้วนส่งผลต่อการวัดค่า การติดตั้งเซ็นเซอร์ความดันจำเป็นต้องมีทางระบายอากาศที่แห้งและเปิด สถานีที่ใช้แบตเตอรี่ต้องพยายามสื่อสารอีกครั้งและกำหนดตารางการสุ่มตัวอย่างโดยพิจารณาจากอายุการใช้งาน เครือข่าย RS485 จำเป็นต้องมีแผนที่กำหนดไว้สำหรับการป้องกัน การต่อสายดิน การป้องกันไฟกระชาก และการตรวจสอบการใช้งาน

ขั้นตอนการตรวจสอบเขื่อนและลิงก์แอปพลิเคชันที่ได้รับการตรวจสอบแล้ว

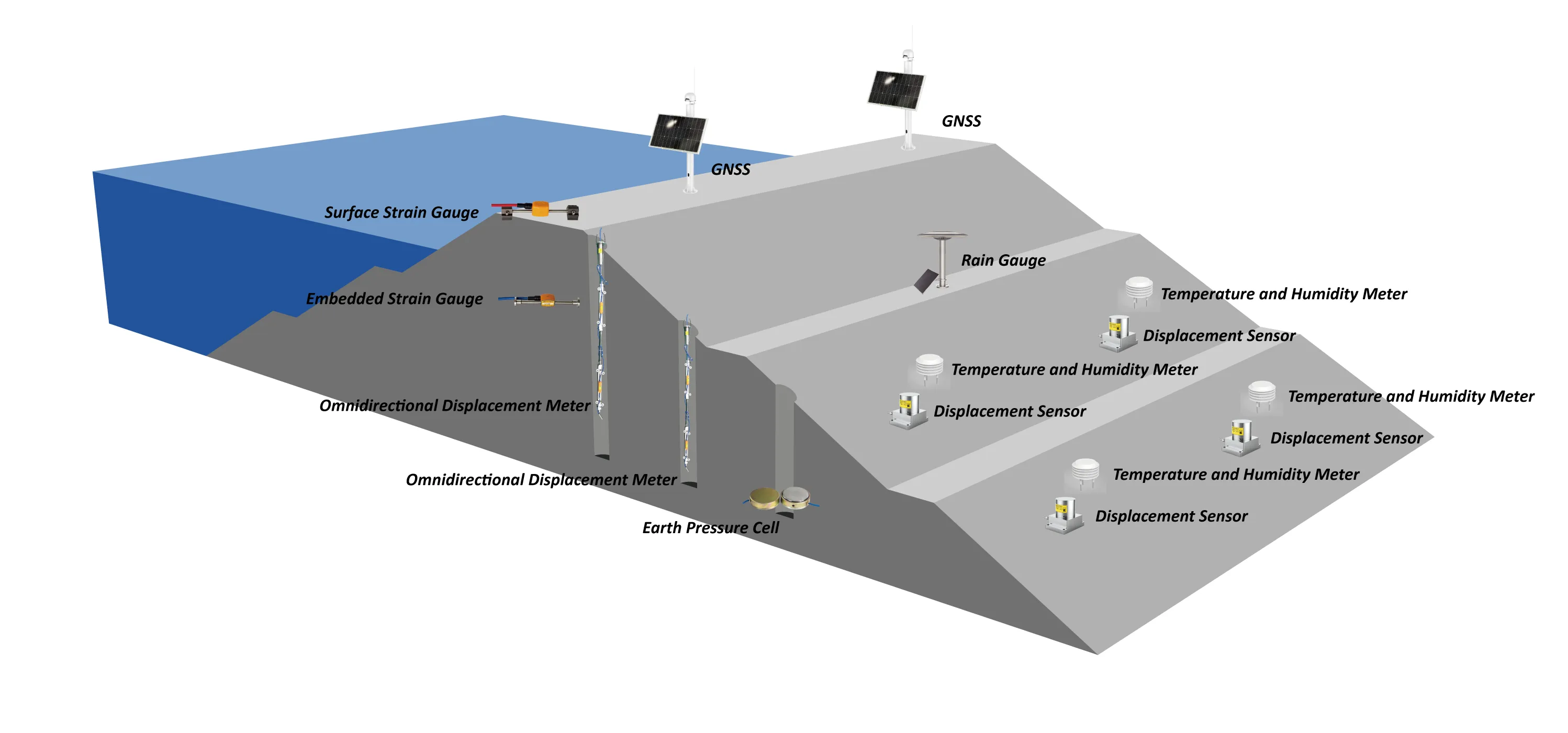

โดยปกติแล้วระบบตรวจสอบเขื่อนจะรวมเอาต์พุตเซ็นเซอร์มากกว่าหนึ่งตัว ช่องระดับน้ำจะมีประโยชน์มากขึ้นเมื่อมีการตรวจสอบด้วยการซึม การทรุดตัว การเคลื่อนตัว การเอียง ปริมาณน้ำฝน และบันทึกการปฏิบัติงาน คิงมัค โซลูชันการตรวจสอบเขื่อน อธิบายแนวทางระดับระบบนี้ในการสังเกตโครงสร้าง การซึมผ่าน อุทกวิทยา สิ่งแวดล้อม และภาระ

สำหรับเส้นทางข้อมูล ให้กำหนดตำแหน่งที่ข้อมูลถูกรวบรวม ส่ง ตรวจสอบ และเก็บรักษาไว้ก่อนที่จะเลือกเซ็นเซอร์ จุดระยะไกลอาจต้องใช้อุปกรณ์ 4G ในตัว ไซต์แบบใช้สายอาจต้องมีแผนช่องสัญญาณ เครื่องบันทึกข้อมูล สายเคเบิลป้องกัน และแพลตฟอร์มตรวจสอบ ที่มีอยู่ การอ่านข้อมูลและเครื่องบันทึกข้อมูล และ ซอฟต์แวร์ตรวจสอบ จัดเตรียมจุดอ้างอิงภายในที่เกี่ยวข้องสำหรับการสนทนา RFQ นั้น

ไม่มีการเพิ่มกรณีประสิทธิภาพของเขื่อนเฉพาะสถานที่ลงในบทความนี้ เนื่องจากวัสดุที่ให้มาไม่ได้ตรวจสอบกรณีหนึ่งสำหรับแบบจำลองระดับน้ำทั้งสองนี้ การสอบถามโครงการควรระบุแบบร่างของไซต์ วัตถุประสงค์ในการวัด รายการเครื่องมือวัด และเกณฑ์การยอมรับ เพื่อให้สามารถตรวจสอบการกำหนดค่าเทียบกับการติดตั้งจริงได้

รายการตรวจสอบการคัดเลือกสำหรับทีมจัดซื้อและวิศวกร

จุดวัด

• กำหนดว่าจุดนั้นเป็นพื้นผิวอ่างเก็บน้ำ ท่อฝัง ท่อระบายแรงดัน หลุมเจาะน้ำบาดาล บ่อน้ำนิ่ง หรือสถานีอุทกวิทยา
• ยืนยันส่วนหัวที่น่าเชื่อถือสูงสุด ระดับความสูงอ้างอิง ข้อจำกัดในการเข้าถึง และช่วงที่ต้องการ

ระบบทางเทคนิค

• ตั้งค่าความแม่นยำและเป้าหมายการรายงานสำหรับการตรวจสอบแนวโน้ม การจัดการสัญญาณเตือน หรือการรายงานการปฏิบัติงาน
• เลือกการใช้งานแบตเตอรี่ 4G สำหรับจุดระยะไกลหรือ RS485 สำหรับเครือข่ายการรับสาย
• ระบุการติดตั้ง รูปทรงของท่อ การเดินสายเคเบิล การป้องกันช่องระบายอากาศ การต่อสายดิน การป้องกันไฟกระชาก และวิธีการตรวจสอบ

เชิงพาณิชย์และการจัดส่ง

• ขอเอกสารข้อมูล เอกสารการสอบเทียบ แผนภาพการเดินสายไฟ คำแนะนำในการติดตั้ง รายละเอียด IP รายละเอียดบรรจุภัณฑ์ การยืนยันระยะเวลารอคอยสินค้า และเงื่อนไขการรับประกัน

การบำรุงรักษาและการยอมรับ

• กำหนดช่วงเวลาการตรวจสอบและทำความสะอาด การเข้าถึงการเปลี่ยนแบตเตอรี่ หากมี การตรวจสอบช่องระบายอากาศ การตรวจสอบตัวบันทึก และการเปรียบเทียบกับการอ้างอิงด้วยตนเองหรือแบบสำรวจ

ข้อผิดพลาดทั่วไปในการซื้อ

การเปรียบเทียบความละเอียดเพียงอย่างเดียวถือเป็นข้อผิดพลาดทั่วไป การเพิ่มการแสดงผล 0.1 มม. อาจมีประโยชน์ แต่การยอมรับยังขึ้นอยู่กับความแม่นยำเต็มสเกล รูปทรงการติดตั้ง ลักษณะอุณหภูมิ เงื่อนไขการสอบเทียบ และความเสถียรของการอ้างอิง ตั้งค่าเกณฑ์ความคลาดเคลื่อนในการตัดสินใจที่จำเป็นก่อน จากนั้นจึงเปรียบเทียบเครื่องมือทั้งหมดและแผนการติดตั้ง

การสื่อสารมักถูกตัดสินช้าเกินไป อุปกรณ์ 4G ที่ใช้พลังงานต่ำสามารถลดการทำงานภาคสนามในจุดระยะไกลได้ แต่จำเป็นต้องมีความครอบคลุมและแผนบริการแบตเตอรี่ อุปกรณ์ RS485 แบบมีสายอาจดูแลรักษาได้ง่ายกว่าในเครือข่ายการรับข้อมูลที่สมบูรณ์ แต่เฉพาะในกรณีที่กำลังไฟ การป้องกันสายเคเบิล การต่อสายดิน และการควบคุมไฟกระชากอยู่ในขอบเขตแล้วเท่านั้น

การเพิกเฉยต่อการบำรุงรักษาช่องระบายอากาศทำให้เกิดความเสี่ยงที่สามารถหลีกเลี่ยงได้ การอ้างอิงที่มีการระบายอากาศสามารถลดข้อผิดพลาดของบรรยากาศได้ แต่การควบแน่น การอุดตัน หรือการซึมของน้ำอาจทำให้การอ่านค่าลดลงได้ เพิ่มการตรวจสอบอ้างอิงด้วยตนเองหลังการติดตั้ง น้ำท่วม กิจกรรมการก่อสร้าง และการเปลี่ยนเซ็นเซอร์ เพื่อให้บันทึกข้อมูลยังคงสามารถป้องกันได้
