การแจ้งเตือนความปลอดภัยของเขื่อนแบบเรียลไทม์พร้อมเซ็นเซอร์ระดับน้ำแรงดันต่าง

เจ้าของเขื่อนจำเป็นต้องมองเห็นการเปลี่ยนแปลงของระดับ การเปลี่ยนแปลงแรงดันน้ำไหลซึม และแนวโน้มการพังทลายที่เกิดขึ้นก่อนที่ปัญหาการดำเนินงานจะกลายเป็นเหตุการณ์ด้านความปลอดภัย เซ็นเซอร์ระดับน้ำแรงดันแตกต่างมีประโยชน์เนื่องจากติดตามการเปลี่ยนแปลงเหล่านั้นที่จุดตรวจสอบแบบฝัง เปียก และเข้าถึงยาก

ในเวิร์กโฟลว์การแจ้งเตือนที่ใช้การได้ เซ็นเซอร์จะเป็นเพียงลิงก์แรกเท่านั้น การอ่านจะต้องคงที่ในสภาพภาคสนาม ย้ายไปยังเลเยอร์การรับข้อมูลอย่างเรียบร้อย และเข้าถึงซอฟต์แวร์ที่สามารถเปรียบเทียบกับเกณฑ์ กฎอัตราการเปลี่ยนแปลง และเครื่องมือใกล้เคียง นั่นคือสิ่งที่เปลี่ยนการตรวจสอบเป็นระยะให้เป็นการแจ้งเตือนความปลอดภัยของเขื่อนแบบเรียลไทม์

สำหรับการประเมินฝั่งผู้ซื้อ คำถามที่แท้จริงไม่ใช่ว่าเซ็นเซอร์สามารถอ่านระดับน้ำแบบแยกส่วนได้หรือไม่ คำถามที่แท้จริงคือสามารถรองรับการแจ้งเตือนที่เชื่อถือได้ทั่วทั้งท่อฝัง จุดระบายน้ำ สถานีที่ไม่ได้รับการดูแล และระยะเวลาการบริการที่ยาวนาน โดยไม่สร้างความไม่แน่นอนเพิ่มเติมให้กับทีมตรวจสอบหรือไม่

สำหรับผู้ปฏิบัติงานเขื่อน การแจ้งเตือนที่มีประโยชน์ที่สุดมักจะไม่อ่านค่าสูงเลยแม้แต่ครั้งเดียว เป็นสัญญาณระดับหรือการซึมที่ขาดจากความสัมพันธ์ปกติกับการทำงานของอ่างเก็บน้ำ ปริมาณน้ำฝน การระบายน้ำ หรือการเคลื่อนตัวของโครงสร้าง

เหตุใดสัญญาณระดับน้ำจึงมีความสำคัญในโครงการความปลอดภัยของเขื่อน

แผนติดตามเขื่อนมักจะติดตามมากกว่าระดับความสูงของอ่างเก็บน้ำ ผู้ปฏิบัติงานยังเฝ้าดูแรงดันการซึม การเคลื่อนที่ของเส้น Phreatic Line พฤติกรรมการระบายน้ำ ระดับท้ายน้ำ และวิธีที่การอ่านค่าเหล่านั้นเคลื่อนไปพร้อมกับการกระจัด ความกว้างของรอยแตก หรือข้อมูลความเค้น ค่าเดียวอาจดูเป็นปกติ ในขณะที่แนวโน้มเทียบกับปริมาณฝน การระบายออก หรือความกดดันที่เพิ่มขึ้นจะบอกเล่าเรื่องราวที่แตกต่างออกไป

นั่นคือเหตุผลที่ตรรกะการแจ้งเตือนจำเป็นต้องมีบริบท การอ่านค่าที่เพิ่มขึ้นภายในท่อระดับน้ำของฐานรากอาจบ่งชี้ว่าเส้นทางการซึมเริ่มมีการเคลื่อนไหวมากขึ้น การเปลี่ยนแปลงที่ท่อระบายแรงดันอาจบ่งบอกว่าสภาวะการระบายน้ำมีการเปลี่ยนแปลง ระดับอ่างเก็บน้ำที่เพิ่มขึ้นระหว่างการทำงานตามปกติอาจเป็นที่ยอมรับได้ แต่การเพิ่มขึ้นแบบเดียวกันนี้เมื่อจับคู่กับการเคลื่อนไหวของแรงดันภายในที่ผิดปกติก็สมควรได้รับความสนใจ

โปรแกรมการตรวจสอบเขื่อนที่เชื่อถือได้จะรักษาระดับน้ำ การซึม การเสียรูป และการตรวจสอบสิ่งแวดล้อมเป็นตัวบ่งชี้ที่เชื่อมโยง ซึ่งตรงกับวิธีที่ผู้ปฏิบัติงานที่มีประสบการณ์อ่านความเสี่ยงในทางปฏิบัติ: ค่าคำเตือนมาจากความสัมพันธ์ ไม่ใช่จากเครื่องมือตัวเดียวที่ทำงานโดยลำพัง

เซ็นเซอร์วัดความแตกต่างเปลี่ยนหัวน้ำให้เป็นข้อมูลที่ใช้งานได้อย่างไร

เครื่องมือวัดระดับน้ำแรงดันต่างอนุมานความสูงของของเหลวจากแรงดัน ในแง่ภาคสนาม เซ็นเซอร์จะแปลงหัวน้ำที่กระทำต่อองค์ประกอบการวัดให้เป็นค่าระดับดิจิทัล เมื่อการติดตั้งใช้สายเคเบิลระบายอากาศที่เชื่อมต่อกับบรรยากาศ การอ่านสามารถลดการรบกวนของบรรยากาศและตอบสนองต่อการเคลื่อนที่ของระดับน้ำจริงได้เร็วขึ้น

ตรรกะการทำงานนี้เหมาะกับการทำงานของเขื่อน เนื่องจากจุดตรวจสอบหลายแห่งแคบ ฝังตัว เปียก และเข้าถึงได้ยาก แทนที่จะอาศัยการส่งเสียงด้วยตนเองบ่อยๆ เครื่องมือสามารถคงอยู่กับที่และรายงานจากภายในท่อวัดระดับน้ำ ที่ช่องทางระบายน้ำ หรือภายในจุดสังเกตการณ์ทางอุทกวิทยา

สำหรับสถาปัตยกรรมการตรวจสอบแบบมีสาย Kingmach's JMYC-67XXAD ซีรีส์นี้อยู่ในตำแหน่งสำหรับแรงดันซึมลึก การสังเกตระดับน้ำในอ่างเก็บน้ำและเขื่อน การตรวจสอบน้ำใต้ดิน และการติดตั้งท่อแบบฝัง เอาต์พุต RS485, การป้องกัน IP68, ความละเอียด 0.1 มม. และความแม่นยำ FS 0.2% เป็นรายละเอียดประเภทที่ผู้ซื้อสามารถใช้ได้เมื่อทำการคัดกรองให้เหมาะสมกับแกนหลักการรับข้อมูลที่มีอยู่

จริงๆ แล้วการแจ้งเตือนเขื่อนแบบเรียลไทม์นั้นขึ้นอยู่กับอะไร

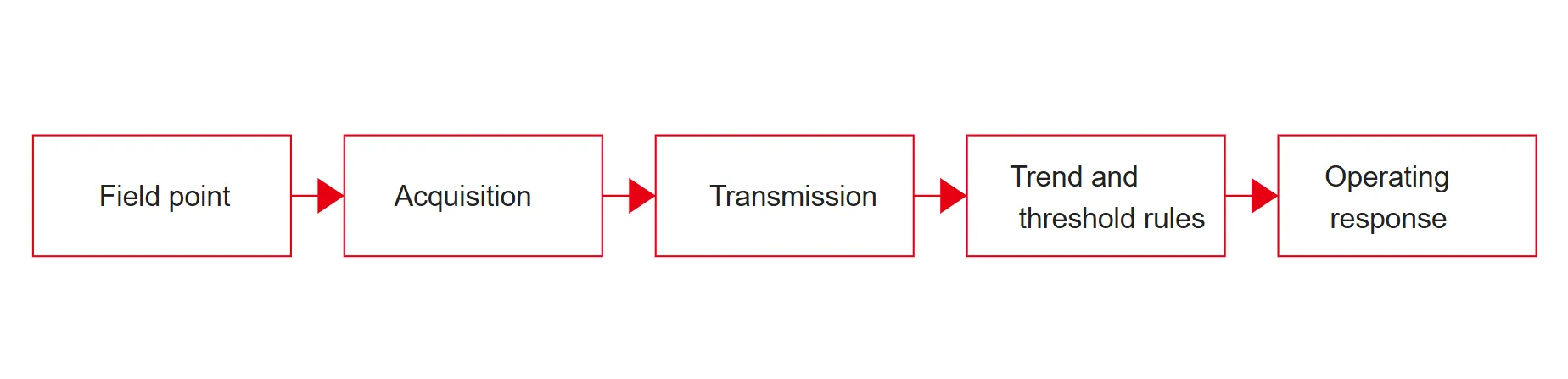

เซ็นเซอร์ไม่ได้สร้างการแจ้งเตือนเพียงอย่างเดียว ขึ้นอยู่กับการออกแบบเกณฑ์ ความน่าเชื่อถือในการรับข้อมูล ความเสถียรในการสื่อสาร และการเปรียบเทียบกับเครื่องมือใกล้เคียง ในทางปฏิบัติ ทีมมักใช้กฎสามชั้น: เกณฑ์การแจ้งเตือนสัมบูรณ์ เกณฑ์อัตราการเปลี่ยนแปลง และการตรวจสอบความสัมพันธ์กับปริมาณน้ำฝน การทำงานของอ่างเก็บน้ำ การซึม หรือข้อมูลการเสียรูป

ตัวอย่างเช่น การเพิ่มระดับกักเก็บในระหว่างช่วงเวลาปฏิบัติการที่วางแผนไว้อาจเป็นที่ยอมรับได้ ระดับน้ำภายในที่เพิ่มขึ้นอย่างรวดเร็วในท่อสังเกตการณ์ที่ฝังอยู่ โดยเฉพาะอย่างยิ่งหากจับคู่กับการไหลซึมที่ผิดปกติหรือแรงดันที่เพิ่มขึ้น จำเป็นต้องมีการตอบสนองที่แตกต่างออกไป กฎเกณฑ์ที่ดีกว่าจะช่วยลดโอกาสที่ทีมงานจะเสียเวลากับการแจ้งเตือนที่ผิดพลาดในขณะที่ยังคงพลาดรูปแบบที่กำลังพัฒนาไป

นั่นคือจุดที่ส่วนที่เหลือของระบบมีความสำคัญเช่นกัน ชุดผลิตภัณฑ์ที่เน้นเขื่อนของ Kingmach ประกอบด้วย โมดูลการเข้าซื้อกิจการ JMZX-XXGH และแพลตฟอร์มซอฟต์แวร์ตรวจสอบ ซึ่งมีความเกี่ยวข้องเนื่องจากคุณภาพการแจ้งเตือนขึ้นอยู่กับว่าเซ็นเซอร์ ตัวบันทึก เลเยอร์การส่งสัญญาณ และสแต็กการแสดงภาพทำงานร่วมกันอย่างไรภายใต้การใช้งานอย่างต่อเนื่อง

มุมมองแพลตฟอร์มสำหรับการตรวจสอบและการควบคุมการแจ้งเตือน

ในกรณีที่มิเตอร์วัดระดับน้ำแรงดันต่างพอดีกับส่วนผสมของเครื่องมือเขื่อน

อุปกรณ์วัดระดับน้ำแรงดันต่างจะแข็งแกร่งที่สุดเมื่องานคือการสังเกตระดับอย่างต่อเนื่องในท่อ จุดอุทกวิทยา หรือตำแหน่งการตรวจสอบที่เกี่ยวข้องกับการซึม ซึ่งเอาต์พุตดิจิทัลที่เสถียรมีความสำคัญ โดยปกติแล้วจะเป็นส่วนหนึ่งของการผสมผสานเครื่องดนตรีในวงกว้างมากกว่าจะเป็นคำตอบแบบสแตนด์อโลน

การตั้งค่าเขื่อนในทางปฏิบัติอาจรวมเครื่องวัดระดับน้ำแรงดันต่างสำหรับการเคลื่อนตัวของหัวน้ำ เครื่องวัดพีโซมิเตอร์แบบลวดสั่นสำหรับพฤติกรรมแรงดันรูพรุน เซ็นเซอร์ดิสเพลสเมนต์สำหรับการเคลื่อนที่ของโครงสร้าง และเลเยอร์ซอฟต์แวร์ที่เชื่อมโยงข้อมูลกับเกณฑ์การเตือน หากไซต์งานมีจุดระยะไกลที่ไม่มีไฟฟ้าหรือสายเคเบิลที่สะดวก โมเดลไร้สายแบบผสานรวมสามารถลดงานภาคสนามและทำให้การใช้งานง่ายขึ้น

สำหรับอ่างเก็บน้ำหรือจุดแม่น้ำที่ไม่มีผู้ดูแล JMYC-67XXAWL รุ่นบูรณาการรวม 4G DTU และแบตเตอรี่ภายในไว้ในแพ็คเกจเดียว ซึ่งสามารถทำให้การวางแผนการบำรุงรักษาสะอาดขึ้นเมื่อโครงการต้องการส่วนประกอบภาคสนามที่แยกจากกันน้อยลง

วิธีเปรียบเทียบแบบจำลองแรงดันต่างแบบมีสายและแบบรวม

วิธีที่เร็วที่สุดในการเปรียบเทียบตัวเลือกคือการมองข้ามช่วงพาดหัวและจับคู่แต่ละรุ่นกับสถาปัตยกรรมการตรวจสอบ อุปกรณ์ RS485 แบบมีสายอาจเหมาะสมกว่าเมื่อเขื่อนมีตู้ ความจุของตัวตัดไม้ และแกนหลักการสื่อสารที่มั่นคงอยู่แล้ว หน่วย 4G แบบบูรณาการสามารถลดระยะเวลาการติดตั้งที่จุดกระจายซึ่งการขุดร่องลึกและการกำหนดเส้นทางไฟฟ้าจะทำให้โครงการช้าลง

สำหรับการทบทวนการจัดซื้อจัดจ้าง การเปรียบเทียบควรเชื่อมโยงกับวิธีการปฏิบัติงาน ในกลุ่มผลิตภัณฑ์ Kingmach นั้น สายผลิตภัณฑ์ JMYC-67XXAD เหมาะกับการรวม RS485 แบบใช้สายและการตรวจสอบที่มีความละเอียดสูง ในขณะที่สายผลิตภัณฑ์ JMYC-67XXAWL จะเปลี่ยนการสนทนาไปที่การสื่อสาร 4G ในตัว พลังงานลิเธียมภายใน และอายุการใช้งานแบตเตอรี่ที่เปลี่ยนแปลงไปตามช่วงเวลาการสุ่มตัวอย่าง ความแตกต่างเหล่านี้ส่งผลต่อการวางแผนการบำรุงรักษา กลยุทธ์อะไหล่ และการออกแบบความถี่สัญญาณเตือน

รายละเอียดการติดตั้งที่ปกป้องคุณภาพการแจ้งเตือน

การแจ้งเตือนที่ไม่ดีหลายๆ รายการเป็นปัญหาในการติดตั้งซึ่งปลอมแปลงเป็นปัญหาเซ็นเซอร์ หากท่อระดับน้ำถูกปิดกั้น เส้นทางระบายอากาศเสียหาย การจัดการสายเคเบิลไม่ดี หรือสภาวะอ้างอิงไม่เสถียร กระแสข้อมูลจะเบี่ยงเบนไปก่อนที่จะมีใครสงสัยวิธีการติดตั้ง

สำหรับการยอมรับฝั่งผู้ซื้อ ขอให้ซัพพลายเออร์กำหนดความเข้ากันได้ของขนาดท่อ วิธีการกันสะเทือน การป้องกันสายเคเบิลที่มีช่องระบายอากาศ การจัดการกันน้ำที่ขั้วต่อ การกำหนดที่อยู่ของตัวตัดไม้ และการตรวจสอบการทดสอบการใช้งานสำหรับการเบี่ยงเบนเป็นศูนย์ ความสามารถในการทำซ้ำ และการสื่อสาร ซึ่งช่วยให้การส่งต่อเชื่อมโยงกับพฤติกรรมของภาคสนาม แทนที่จะเป็นข้อกำหนดเฉพาะของกระดาษเพียงอย่างเดียว

เมื่อจุดตรวจสอบอยู่ระยะไกล แผนการทดสอบการใช้งานควรกำหนดช่วงเวลาการสุ่มตัวอย่าง ความถี่ในการแจ้งเตือน การวางแผนการเปลี่ยนแบตเตอรี่ และวิธีที่แพลตฟอร์มแจ้งข้อมูลที่ขาดหายไปเทียบกับข้อมูลที่ผิดปกติ เหตุการณ์เหล่านี้เป็นเหตุการณ์ที่แตกต่างกัน และการผสมพวกมันในเลเยอร์ซอฟต์แวร์ทำให้เกิดความสับสนระหว่างเหตุการณ์จริง

วิศวกรอ่านแนวโน้มที่ผิดปกติก่อนที่จะกลายเป็นเหตุฉุกเฉินได้อย่างไร

ระบบแจ้งเตือนที่มีประโยชน์จะไม่รอค่าที่มากเกินไป โดยจะคอยติดตามการเปลี่ยนแปลงของความชัน ระยะเวลา และการตกลงกันระหว่างช่องสัญญาณที่เกี่ยวข้อง ในงานเขื่อน นั่นมักจะหมายถึงการตรวจสอบว่าระดับน้ำภายในเคลื่อนไหวตามการทำงานของอ่างเก็บน้ำตามปกติหรือแยกออกจากอ่างเก็บน้ำ
