เซ็นเซอร์วัดระดับน้ำแบบดิฟเฟอเรนเชียลเพื่อความปลอดภัยของเขื่อน: อธิบายข้อดีทางวิศวกรรม 7 ประการ

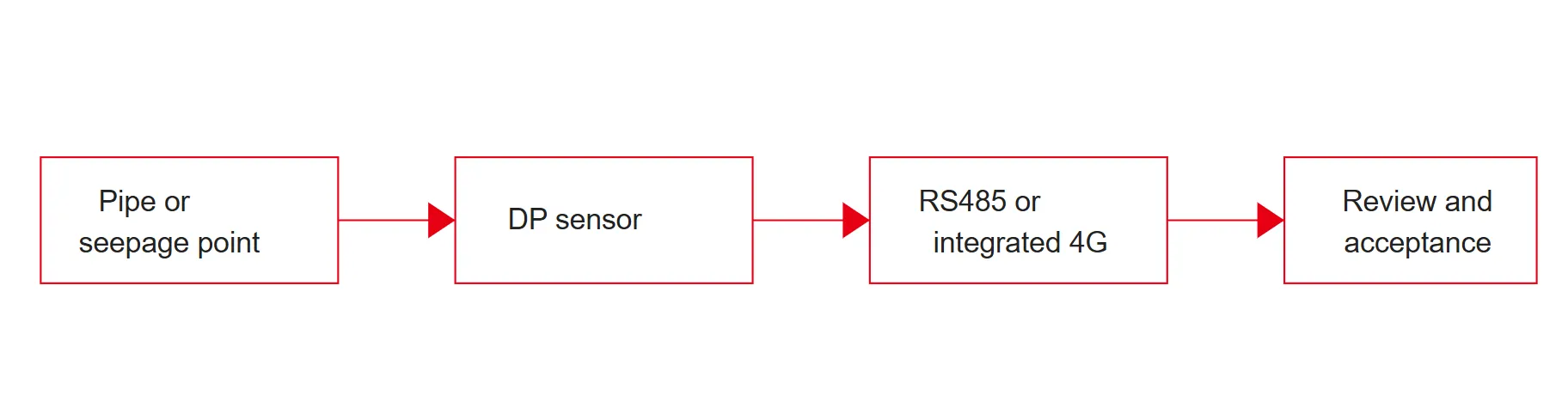

รูปภาพ: ข้อได้เปรียบทางวิศวกรรมจะเกิดขึ้นได้เมื่อมีการระบุจุด เซ็นเซอร์ เส้นทางข้อมูล และกระบวนการตรวจสอบร่วมกันเท่านั้น

ข้อได้เปรียบ 2: ข้อมูลแนวโน้มที่เสถียรสำหรับการตีความความดันการซึมและระดับน้ำ

เซ็นเซอร์ความดันแตกต่างช่วยให้ทีมงานเขื่อนอ่านแนวโน้มแทนที่จะอ่านค่าที่แยกออกมา นั่นเป็นสิ่งสำคัญเพราะพฤติกรรมการซึมของน้ำและน้ำภายในมักจะมีความหมายผ่านการคงอยู่และความสัมพันธ์ ไม่ใช่ผ่านจุดที่น่าทึ่งเพียงจุดเดียว การเพิ่มขึ้นเล็กน้อยอาจสำคัญหากดำเนินต่อไปเป็นเวลาหลายวัน ตอบสนองช้าเกินไปหลังจากการระบายน้ำในอ่างเก็บน้ำ หรือหยุดการจับคู่พฤติกรรมการระบายน้ำในบริเวณใกล้เคียง

ข้อมูลแนวโน้มที่เสถียรสนับสนุนการตีความที่ดีขึ้นในสถานการณ์ทั่วไปสามสถานการณ์ ประการแรก เมื่อระดับแหล่งกักเก็บเปลี่ยนแปลงควรทำให้เกิดการตอบสนองภายในที่คาดการณ์ได้แต่ไม่เป็นเช่นนั้น ประการที่สอง เมื่อจุดตรวจสอบที่เกี่ยวข้องกับการซึมฟื้นตัวช้าเกินไปหลังจากสภาพฝนหรือการปล่อยก๊าซเปลี่ยนแปลง ประการที่สาม เมื่อจุดหนึ่งเริ่มแยกจากจุดใกล้เคียงซึ่งมักจะเคลื่อนตัวเข้าหากัน สิ่งเหล่านี้คือรูปแบบที่นำไปสู่การตรวจสอบอย่างใกล้ชิดก่อนที่จะเกิดปัญหาใหญ่ขึ้น

ความละเอียดระดับน้ำระดับมิลลิเมตรในสาย JMYC-67XXAD ช่วยให้ไซต์มีประวัติแนวโน้มที่ดียิ่งขึ้นในการทำงานด้วย ในขณะที่ความแม่นยำเต็มสเกล 0.2 เปอร์เซ็นต์ที่ระบุไว้สำหรับรุ่นนั้นช่วยกำหนดกรอบว่าเครื่องมือนั้นเหมาะสมกับหน้าที่ตรวจสอบหรือไม่ ประเด็นคือไม่ต้องอ้างอิงตัวเลขเพื่อประโยชน์ของตนเอง ประเด็นก็คือความละเอียดที่ดีและผลลัพธ์ที่เสถียรจะช่วยปรับปรุงการตรวจสอบการเปลี่ยนแปลงเล็กๆ น้อยๆ แต่ต่อเนื่องเมื่อเวลาผ่านไป

ข้อได้เปรียบ 3: การสนับสนุนโดยตรงสำหรับการแจ้งเตือนความปลอดภัยของเขื่อนแบบเรียลไทม์และกฎคำเตือน

เซ็นเซอร์จะมีประโยชน์มากขึ้นเมื่อรองรับลอจิกคำเตือน แทนที่จะรวบรวมเฉพาะการอ่านเท่านั้น ขั้นตอนการทำงานของการแจ้งเตือนเขื่อนมักจะอาศัยกฎสามกลุ่ม ได้แก่ เกณฑ์สัมบูรณ์ เกณฑ์อัตราการเปลี่ยนแปลง และการตรวจสอบข้ามกับช่องทางการตรวจสอบที่เกี่ยวข้อง เซ็นเซอร์ระดับน้ำแรงดันแตกต่างช่วยได้เนื่องจากสามารถนำเอาต์พุตไปยังโครงสร้างกฎนี้ได้โดยตรงผ่านการรวบรวมข้อมูลแบบมีสายหรือระยะไกล

นั่นสำคัญในการปฏิบัติงาน ระดับอ่างเก็บน้ำที่เพิ่มขึ้นระหว่างช่วงควบคุมปกติอาจไม่จำเป็นต้องดำเนินการใดๆ การเพิ่มขึ้นอย่างรวดเร็วภายในจุดที่เกี่ยวข้องกับการรั่วซึม โดยเฉพาะอย่างยิ่งเมื่อไม่ตรงกับพฤติกรรมการระบายน้ำที่คาดหวัง อาจสมควรได้รับการตรวจสอบภาคสนาม ระบบเตือนที่มีประโยชน์ต้องการข้อมูลเซ็นเซอร์ตรงเวลา ในรูปแบบที่สอดคล้องกัน และอยู่ในแพลตฟอร์มที่กฎสามารถทริกเกอร์ได้โดยไม่ต้องรอแฮนด์ออฟข้อมูลด้วยตนเอง

กลุ่มผลิตภัณฑ์ที่เกี่ยวข้องกับเขื่อนของ Kingmach ประกอบด้วย โมดูลการเข้าซื้อกิจการ JMZX-XXGH และก แพลตฟอร์มการตรวจสอบ ที่รองรับการจัดการข้อมูลแบบรวมศูนย์และการกำหนดค่ากฎการแจ้งเตือน สำหรับผู้ซื้อ นั่นหมายถึงสามารถตรวจสอบเซ็นเซอร์ระดับน้ำโดยเป็นส่วนหนึ่งของเส้นทางข้อมูลที่สมบูรณ์: การตรวจจับ การได้มา การส่งผ่าน การจัดเก็บ การตรวจสอบแนวโน้ม และการส่งการแจ้งเตือน

ข้อได้เปรียบ 4: การปรับใช้ที่ยืดหยุ่นในสถาปัตยกรรมการตรวจสอบ RS485 แบบมีสายและ 4G ระยะไกล

ที่ตั้งเขื่อนทุกแห่งมีเงื่อนไขการสื่อสารไม่เหมือนกัน บางแห่งมีตู้ ไฟฟ้า และเครือข่ายบันทึกส่วนกลางอยู่แล้ว อื่นๆ ต้องการจุดระยะไกลซึ่งการต่อสายเคเบิลจะทำให้ต้นทุนภาคสนามเพิ่มขึ้นหรือการใช้งานช้า เซ็นเซอร์ระดับน้ำแรงดันแตกต่างสามารถทำงานได้ทั้งสองรูปแบบเมื่อแบบจำลองตรงกับแผนการสื่อสาร

ในตระกูล JMYC-67 นั้น JMYC-67XXAD เหมาะกับสถาปัตยกรรม RS485 แบบมีสาย ซึ่งมีประโยชน์เมื่อไซต์มีแกนหลักการรับข้อมูลที่เสถียรอยู่แล้ว และต้องการบูรณาการโดยตรงเข้ากับโมดูลกลาง ที่ JMYC-67XXAWL ใช้เส้นทางที่แตกต่างโดยการรวม 4G DTU ในตัวเข้ากับพลังงานแบตเตอรี่ภายใน ซึ่งจะช่วยลดฮาร์ดแวร์การสื่อสารภาคสนามที่แยกจากกัน และสามารถช่วยในจุดตรวจสอบแบบอัตโนมัติหรือแบบกระจายในวงกว้าง

ความแตกต่างนี้ส่งผลกระทบมากกว่าเวลาในการติดตั้ง โดยจะเปลี่ยนการวางแผนการบำรุงรักษา กลยุทธ์การสำรอง การจัดการข้อผิดพลาดในการสื่อสาร และความถี่ที่ไซต์งานสามารถสุ่มตัวอย่างตามความเป็นจริงโดยไม่สร้างภาระด้านพลังงาน ผู้ซื้อที่เปรียบเทียบตัวเลือกเหล่านี้ควรตรวจสอบเส้นทางการสื่อสารและเส้นทางพลังงานก่อนเปรียบเทียบราคา เนื่องจากการตัดสินใจทั้งสองครั้งดังกล่าวกำหนดภาระการปฏิบัติงานตลอดอายุการใช้งานของจุดตรวจสอบ

ข้อได้เปรียบ 5: ความเหมาะสมระยะยาวที่แข็งแกร่งยิ่งขึ้นในสภาพสนามที่เปียก ถูกฝัง และไม่ต้องดูแล

อุปกรณ์ติดตามเขื่อนมักจะอยู่ในสภาพที่เรียกร้องเป็นเวลานาน สภาพแวดล้อมที่เปียก จุดติดตั้งแบบฝัง และการสัมผัสสภาพอากาศทำให้เกิดแรงกดดันอย่างต่อเนื่องต่อซีล สายเคเบิล ตัวเรือน และตัวเชื่อมต่อ เครื่องมือวัดระดับน้ำที่ใช้ในการตั้งค่านี้จะต้องสามารถอ่านได้ภายใต้เงื่อนไขเหล่านั้น ไม่เพียงแต่ดูดีในการตรวจสอบข้อมูลจำเพาะสั้นๆ เท่านั้น

นี่คือจุดที่ระดับการกันน้ำ การออกแบบสายเคเบิล วิธีการติดตั้ง และการดำเนินการที่ต้องบำรุงรักษาต่ำ กลายเป็นปัจจัยในการซื้อที่เป็นประโยชน์ JMYC-67XXAD และ JMYC-67XXAWL อยู่ในตำแหน่งที่มีการป้องกัน IP68 และรุ่น AWL ในตัวยังเพิ่มเส้นทางการใช้งานแบบอัตโนมัติที่ใช้แบตเตอรี่พร้อมอายุการใช้งานแบตเตอรี่ที่เชื่อมโยงกับช่วงเวลาการสุ่มตัวอย่าง ซึ่งส่งผลโดยตรงต่อความถี่ที่จุดระยะไกลต้องการบริการ

สำหรับผู้ซื้อเขื่อน รายละเอียดเหล่านี้ควรถูกแปลงเป็นคำถามในการบำรุงรักษา จุดนี้ต้องมีการเยี่ยมชมสถานที่บ่อยแค่ไหน? เส้นทางระบายอากาศมีการป้องกันอย่างไร? ข้อมูลที่ขาดหายไปแยกออกจากข้อมูลที่ผิดปกติอย่างไร การเปลี่ยนแบตเตอรี่มีกำหนดเวลาอย่างไรตามความถี่การแจ้งเตือนที่ต้องการ คำถามเหล่านั้นมีประโยชน์มากกว่าการทำซ้ำรายการพารามิเตอร์ยาวๆ โดยไม่มีความหมายของฟิลด์

ข้อได้เปรียบ 6: บูรณาการกับ Piezometers, Acquisition Modules และซอฟต์แวร์ตรวจสอบเขื่อนได้ง่ายขึ้น

การติดตามระดับน้ำในเขื่อนมักไม่ค่อยมีการตีความเพียงอย่างเดียว โดยมักจะตั้งอยู่ติดกับเครื่องวัดพีโซมิเตอร์แบบลวดแบบสั่น เครื่องมือวัดการซึม เซ็นเซอร์การเปลี่ยนรูป และซอฟต์แวร์แบบรวมศูนย์ที่ช่วยให้วิศวกรสามารถเปรียบเทียบค่าที่อ่านได้จากส่วนต่างๆ ของโครงสร้าง เซ็นเซอร์ระดับน้ำแรงดันแตกต่างรองรับมุมมองที่กว้างขึ้น เมื่อเซ็นเซอร์สามารถแชร์เส้นทางข้อมูลกับเครื่องมืออื่นๆ ในระบบได้

ในกลุ่มผลิตภัณฑ์ Kingmach ซีรีส์ JMYC-67 ได้รับการตรวจสอบโดยธรรมชาติข้าง JMZX-55XXHAT พีโซมิเตอร์แบบลวดสั่น , โมดูลการเข้าซื้อกิจการ JMZX-XXGH และแพลตฟอร์มระบบการตรวจสอบ การรวมกันดังกล่าวมีความสำคัญเนื่องจากทำให้ไซต์งานมีโอกาสที่ดีขึ้นในการอ่านระดับน้ำ ความดันรูพรุน และช่องทางที่เกี่ยวข้องภายในขั้นตอนการตรวจสอบเดียว แทนที่จะกระจายไปตามเครื่องมือที่ไม่ได้เชื่อมต่อกัน

สำหรับทีมจัดซื้อ ควรเขียนคำถามเกี่ยวกับการบูรณาการลงใน RFQ โดยตรง ยืนยันรูปแบบการสื่อสาร ความเข้ากันได้ของตัวบันทึก วิธีการระบุที่อยู่ ช่วงเวลาการสุ่มตัวอย่าง ปลายทางการแจ้งเตือน และดูว่าซอฟต์แวร์สามารถเปรียบเทียบจุดกับช่องที่เกี่ยวข้องได้หรือไม่ รายการเหล่านั้นกำหนดว่าเซ็นเซอร์จะทำงานเหมือนส่วนหนึ่งของระบบตรวจสอบหรือยังคงเป็นแหล่งข้อมูลที่แยกออกมา

ข้อได้เปรียบ 7: การตัดสินใจของผู้ซื้อที่เป็นประโยชน์มากขึ้นผ่านข้อมูลที่วัดได้และเกณฑ์ RFQ ที่ชัดเจน

ข้อดีในทางปฏิบัติประการหนึ่งของเซ็นเซอร์ระดับน้ำแรงดันแตกต่างคือทำให้ผู้ซื้อมีเกณฑ์ที่สามารถวัดได้สำหรับข้อกำหนดเฉพาะและการยอมรับ แทนที่จะขออุปกรณ์วัดระดับน้ำแบบกว้างๆ โครงการสามารถกำหนดประเภทจุด ระยะ เส้นทางการสื่อสาร สภาพพลังงาน การสัมผัสสิ่งแวดล้อม ช่วงเวลาการบันทึก และความคาดหวังในการตอบสนองในภาษาทางเทคนิคที่เชื่อมต่อกับแผนไซต์

นั่นนำไปสู่ ​​RFQ ที่สะอาดขึ้นและการสนทนากับซัพพลายเออร์ที่ดีขึ้น ผู้ซื้อสามารถสอบถามได้ว่าเซ็นเซอร์มีไว้สำหรับท่อแบบฝังหรือตำแหน่งเปิดน้ำ ไม่ว่าจะเป็นเอาต์พุต RS485 หรือ 4G ในตัว ไม่ว่าระดับการป้องกันจะตรงกับสภาพแวดล้อมภาคสนามหรือไม่ และการอ่านจะใช้สำหรับการตรวจสอบแนวโน้มเท่านั้นหรือเชื่อมโยงโดยตรงกับสัญญาณเตือน แต่ละคำตอบจะส่งผลต่อโมเดลที่ถูกต้องและวิธีการปรับใช้ที่ถูกต้อง

วิธีการเลือกเซ็นเซอร์วัดระดับน้ำแรงดันต่างสำหรับโครงการติดตามเขื่อน

การเลือกควรเริ่มต้นด้วยจุดตรวจสอบ ไม่ใช่แค็ตตาล็อก กำหนดว่าจุดนั้นอยู่ภายในท่อวัดระดับน้ำแบบฝัง ช่องระบายแรงดัน ตำแหน่งสังเกตการณ์ที่เกี่ยวข้องกับการซึม หรือจุดทางอุทกวิทยาระยะไกล จากนั้นกำหนดว่าข้อมูลจะเดินทางอย่างไร ต้องรายงานบ่อยแค่ไหน และจะใช้กฎการเตือนประเภทใดในการอ่าน

ถัดไป ให้จำกัดความพอดีทางเทคนิคให้แคบลง ช่วง ความละเอียด ความแม่นยำ วิธีการสื่อสาร เส้นทางไฟฟ้า อุณหภูมิการทำงาน และระดับการป้องกัน ล้วนมีความสำคัญ แต่จะสัมพันธ์กับหน้าที่ไซต์งานเท่านั้น เซ็นเซอร์แบบรวม 4G อาจลดภาระภาคสนามที่จุดระยะไกล ในขณะที่รุ่น RS485 แบบมีสายอาจใช้งานได้จริงมากกว่าในจุดที่เชื่อมโยงกับเครื่องบันทึกส่วนกลางแล้ว

สุดท้าย ให้ตรวจสอบเซ็นเซอร์โดยเป็นส่วนหนึ่งของห่วงโซ่การเตือนแบบเต็ม ยืนยันความเข้ากันได้ของการได้มา การรวมแพลตฟอร์ม ขั้นตอนการว่าจ้าง การตรวจสอบพื้นฐาน และความรับผิดชอบในการบำรุงรักษา ตัวเลือกเซ็นเซอร์ที่ดีไม่ได้เป็นเพียงรุ่นที่ถูกต้องเท่านั้น เป็นโมเดลที่เหมาะกับจุดตรวจสอบ สถาปัตยกรรมของไซต์งาน และกระบวนการแจ้งเตือนที่ทีมงานจะใช้จริง

วางแผนจุดตรวจสอบ เส้นทางข้อมูล และกฎการแจ้งเตือนร่วมกัน

หากโครงการเขื่อนของคุณต้องการการตรวจสอบระดับน้ำแรงดันต่าง ให้กำหนดประเภทของจุด เส้นทางการสื่อสาร สภาพพลังงาน และตรรกะคำเตือน ก่อนที่จะเลือกแบบจำลอง ทำให้ง่ายต่อการเปรียบเทียบตัวเลือกซีรีส์ JMYC-67 และเพื่อให้พอดีกับเซ็นเซอร์เข้ากับขั้นตอนการจัดหาและซอฟต์แวร์ที่กว้างขึ้น
