วิธีเลือกโหลดเซลล์ที่เหมาะสม: คู่มือการเลือกของวิศวกรธรณีเทคนิค

โหลดเซลล์ที่ไม่ตรงกันในโครงการตรวจสอบสมอเขื่อนไม่เพียงแต่สร้างข้อมูลที่ไม่ดีเท่านั้น แต่ยังก่อให้เกิดความรับผิดด้านความปลอดภัยอีกด้วย ข้อมูลล่องลอยสะสมอย่างเงียบ ๆ การแจ้งเตือนที่สำคัญจะพลาดไป ในที่สุด ทีมต่างๆ ต้องเผชิญกับการปรับอุปกรณ์ใหม่ในช่วงกลางโปรเจ็กต์ซึ่งมีค่าใช้จ่ายสูง สถานการณ์นี้เน้นให้เห็นถึงความเป็นจริงอันโหดร้ายในวิศวกรรมธรณีเทคนิค โหลดเซลล์ไม่ใช่ส่วนประกอบที่สามารถใช้แทนกันได้ การเลือกประเภทที่ไม่ถูกต้องจะนำไปสู่ความสมบูรณ์ของข้อมูล ความล่าช้าของโครงการ หรือความเสี่ยงด้านความปลอดภัยที่ร้ายแรง คุณต้องเข้าใจวิธีเลือกโหลดเซลล์ที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณ บทความนี้ให้กรอบการตัดสินใจเชิงปฏิบัติสำหรับวิศวกรและทีมจัดซื้อในการเลือกเซ็นเซอร์ตรวจสอบโครงสร้างด้วยความมั่นใจสูงสุด

โหลดเซลล์วัดอะไรได้จริง (และไม่ได้วัดอะไร)

ให้เราสร้างความชัดเจนพื้นฐาน โหลดเซลล์แปลงแรงเชิงกลเป็นสัญญาณไฟฟ้าที่วัดได้ ไม่ใช่แค่ "การวัดน้ำหนัก" เท่านั้น คุณต้องแยกแยะระหว่างการวัดแรง การวัดความดัน และการวัดการเคลื่อนที่ การผสมผสานแนวคิดที่แตกต่างกันเหล่านี้มักนำไปสู่ความไม่ตรงกันของเครื่องมือ

ในการตรวจสอบทางธรณีเทคนิคและโครงสร้าง โหลดเซลล์ลวดแบบสั่นเป็นตัวเลือกหลัก มันแตกต่างอย่างมากจากประเภทสเตรนเกจทั่วไปที่พบในการตั้งค่ามาตรฐานทางอุตสาหกรรม นอกจากนี้ ปัจจุบันอุตสาหกรรมยังแยกความแตกต่างระหว่างโหลดเซลล์ทั่วไปและโหลดเซลล์ "อัจฉริยะ" เซนเซอร์อัจฉริยะมีการประมวลผลสัญญาณในตัว เอาต์พุตดิจิทัล และความสามารถแบบหลายพารามิเตอร์ ตอนนี้เราเข้าใจหน้าที่หลักแล้ว เราจะต้องประเมินสภาพแวดล้อมการปฏิบัติงาน

ปัจจัยในการตัดสินใจ 1: กำหนดสภาพแวดล้อมในการวัดของคุณก่อน

คุณต้องกำหนดสภาพแวดล้อมการวัดของคุณก่อนที่จะพิจารณาประเภทโหลดเซลล์ แนวทางนี้เป็นการกำหนดกรอบกระบวนการคัดเลือกใหม่ และก้าวไปไกลกว่าการเปรียบเทียบแผ่นข้อมูลจำเพาะทั่วไป

สภาพแวดล้อมที่สัมผัสกับดินและหินจำเป็นต้องมีการออกแบบเฉพาะ เซลล์แรงดันดินจำเป็นต้องมีการออกแบบที่มีหน้าแบนและมีขนาดใหญ่เพื่อเฉลี่ยความเข้มข้นของความเครียด กลุ่มเซลล์แรงดันดิน Kingmach (รุ่น vw และสมาร์ท) ตอบสนองจุดประสงค์นี้อย่างแท้จริง โหลดเซลล์แบบจุดจะให้การอ่านค่าเท็จในวัสดุเติมอย่างเป็นระบบ สภาพแวดล้อมของแกนยึด เสาเข็ม และแรงดึงหลังแรงดึงจะกำหนดรูปทรงที่แตกต่างกัน โหลดเซลล์แบบกลวงหรือแบบตันจะต้องจัดตำแหน่งอย่างแม่นยำกับเส้นผ่านศูนย์กลางของสลักเกลียวหรือสายเคเบิลและขนาดก่อนเกิดความเค้น

แบบหล่อโครงสร้างและงานชั่วคราวต้องการเซ็นเซอร์ที่แข็งแกร่ง เครื่องวัดแรงตามแนวแกนแบบหล่อ เช่น เครื่องวัดแรงตามแนวแกนแบบหล่ออัจฉริยะ (VW) JMZX-39XXHAT ให้ความสามารถในการอ่านอย่างรวดเร็วและความทนทานต่อการจัดการที่ทนทาน บริบทของน้ำและแรงดันต่างต้องใช้เครื่องวัดพายโซมิเตอร์และมาตรวัดระดับน้ำแรงดันต่าง วิศวกรจะระบุสิ่งเหล่านี้เมื่อ "แรง" เป็นแบบอุทกสถิต โปรดจำไว้ว่าสภาพแวดล้อมทางอุตสาหกรรมและธรณีเทคนิคนั้นแตกต่างกันโดยพื้นฐาน ความคงทนในการติดตั้ง ระยะเวลาการสัมผัส การสั่นสะเทือน และบริบทด้านกฎระเบียบล้วนเปลี่ยนแปลงไปตามสภาพแวดล้อม

5 คำถามที่ต้องตอบก่อนที่คุณจะระบุ

ก่อนที่จะระบุรุ่นโหลดเซลล์ ให้ตอบคำถามเกี่ยวกับสภาพแวดล้อม 5 ข้อนี้ก่อน:

1. วัสดุอะไรล้อมรอบเซ็นเซอร์?
2. โหลดเป็นแบบไดนามิกหรือคงที่?
3. เซ็นเซอร์จะจมอยู่ใต้น้ำหรือความชื้นหรือไม่
4. โปรแกรมการตรวจสอบจะอยู่ได้นานแค่ไหน?
5. ข้อจำกัดด้านพื้นที่ในการติดตั้งมีอะไรบ้าง?

ประเภทสภาพแวดล้อม		ประเภทเซนเซอร์ที่แนะนำ	ตัวอย่างโมเดล Kingmach
ธรณีเทคนิค	หน้าสัมผัสดินและถม (คันดิน กำแพงกันดิน โครงสร้างฝังดิน)	เซลล์แรงดันดินหน้าแบนพื้นที่ขนาดใหญ่	เซลล์แรงดันดินชนิด VW และสมาร์ท
	แท่งสมอ เสาเข็ม และแรงดึงหลัง (ร็อคโบลต์ พุกกราวด์ เคเบิลพรีเครียด)	โหลดเซลล์กลวง	โหลดเซลล์กลวง JMZX-3XXXHAT
โครงสร้าง	ฐานรากลึกและฐานรองรับเหล็กอุโมงค์ (ค้ำยัน, โครงเหล็ก, ไลเนอร์อุโมงค์)	แรงตามแนวแกน / มิเตอร์วัดโหลด (การติดตั้งแบบก้ามปู)	มิเตอร์วัดแรงตามแนวแกน (VW และแบบอัจฉริยะ) JMZX-38XXHAT

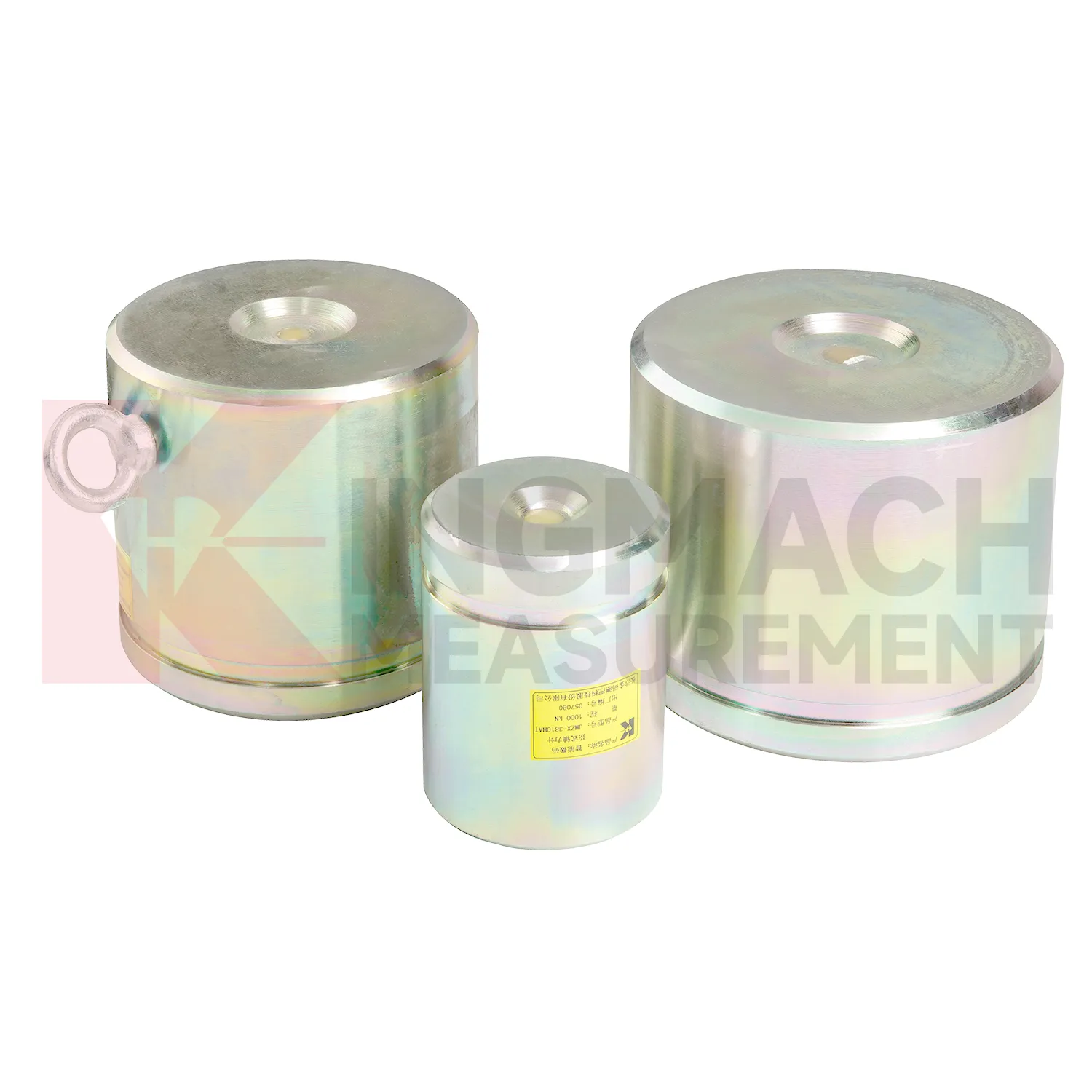

	แบบหล่อโครงสร้างและงานชั่วคราว (เทคอนกรีต งานเท็จ โครงค้ำยัน)	เครื่องวัดแรงตามแนวแกนแบบหล่อ	เครื่องวัดแรงตามแนวแกนแบบหล่ออัจฉริยะ (VW) JMZX-39XXHAT
	แรงอัดระหว่างพื้นผิวแข็ง (แบริ่งสะพาน ฐานเสา เฟรมทดสอบการรับน้ำหนัก)	โหลดเซลล์ที่เป็นของแข็ง	โหลดเซลล์โซลิด โหลดเซลล์โซลิด JMZX-34XXHAT
น้ำ/แรงดัน	แรงดันน้ำในดินอิ่มตัว (คันดิน แกนเขื่อน ทางลาด ถม)	พีโซมิเตอร์	เครื่องวัดพีโซมิเตอร์อัจฉริยะ (VW) JMZX-55XXHAT

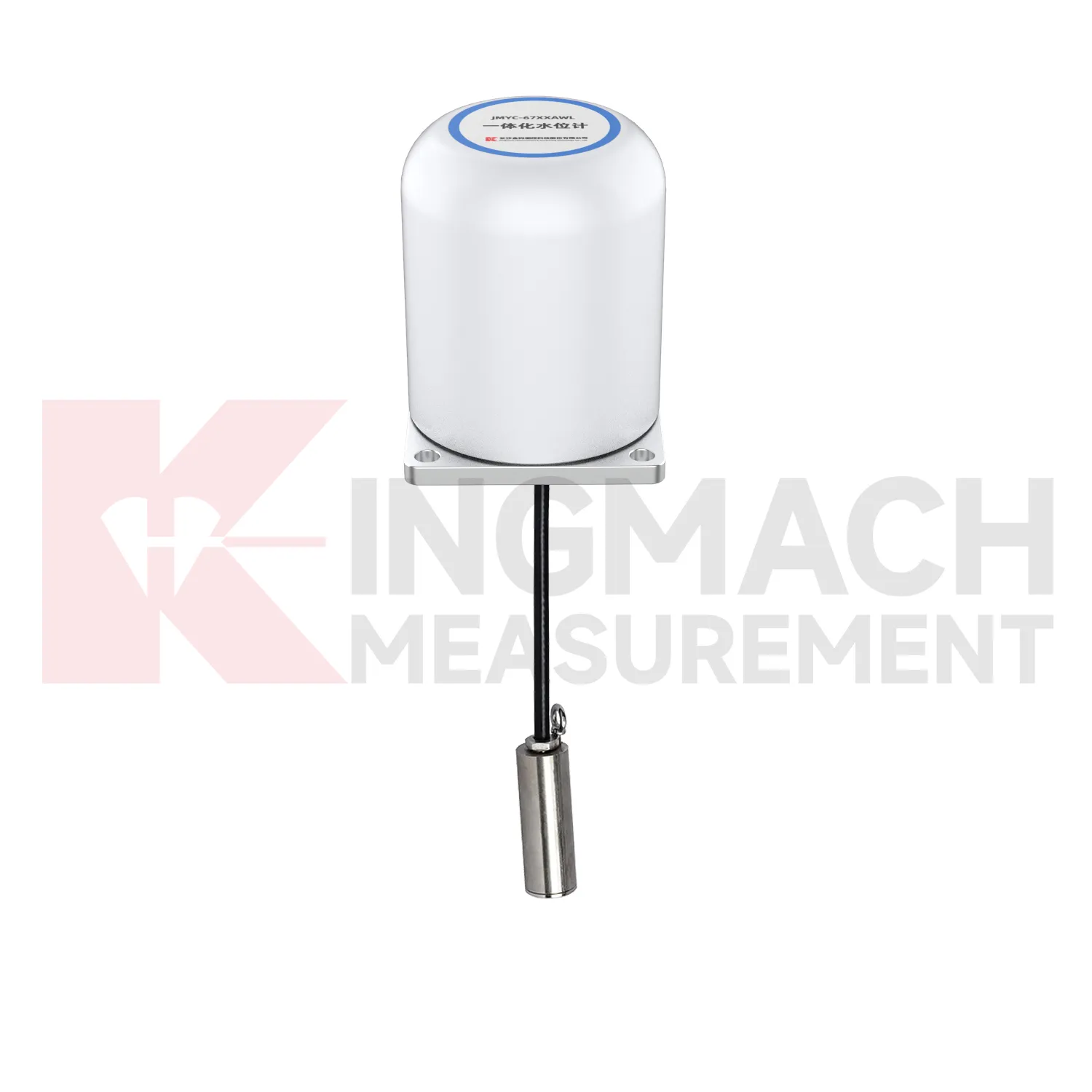

	ระดับน้ำใต้ดินในหลุมเจาะและบ่อน้ำ (การตรวจสอบสถานที่ การควบคุมการแยกน้ำ การซึมของเขื่อน)	เครื่องวัดระดับน้ำแรงดันแตกต่าง	เครื่องวัดระดับน้ำแรงดันแตกต่าง
อุตสาหกรรม/ความแม่นยำ	ระบบกลไกขนาดกะทัดรัด (พื้นผิวโครงสร้างแคบ ส่วนประกอบบาง บูรณาการพื้นที่แคบ)	เซ็นเซอร์โหลดเซลล์สเตรนเกจ (ย่อส่วน)	เซ็นเซอร์โหลดเซลล์สเตรนเกจ
ทางอุตสาหกรรม	การทำเหมืองแร่และการขุดใต้ดิน (คานรองรับ, ส่วนเสริมแรง, โซนแรงดันหิน)	เซ็นเซอร์โหลดเซลล์สเตรนเกจบนชิ้นส่วนรองรับ/เสริมแรง	เซ็นเซอร์โหลดเซลล์สเตรนเกจ

สำรวจผลิตภัณฑ์โหลดเซลล์ Kingmach ทั้งหมด: โหลดเซลล์หมวดหมู่

ปัจจัยในการตัดสินใจ 2: จับคู่ประเภทโหลดเซลล์กับการกำหนดค่าแรง

ถัดไป คุณต้องจับคู่ประเภทโหลดเซลล์กับการกำหนดค่าแรงเฉพาะ

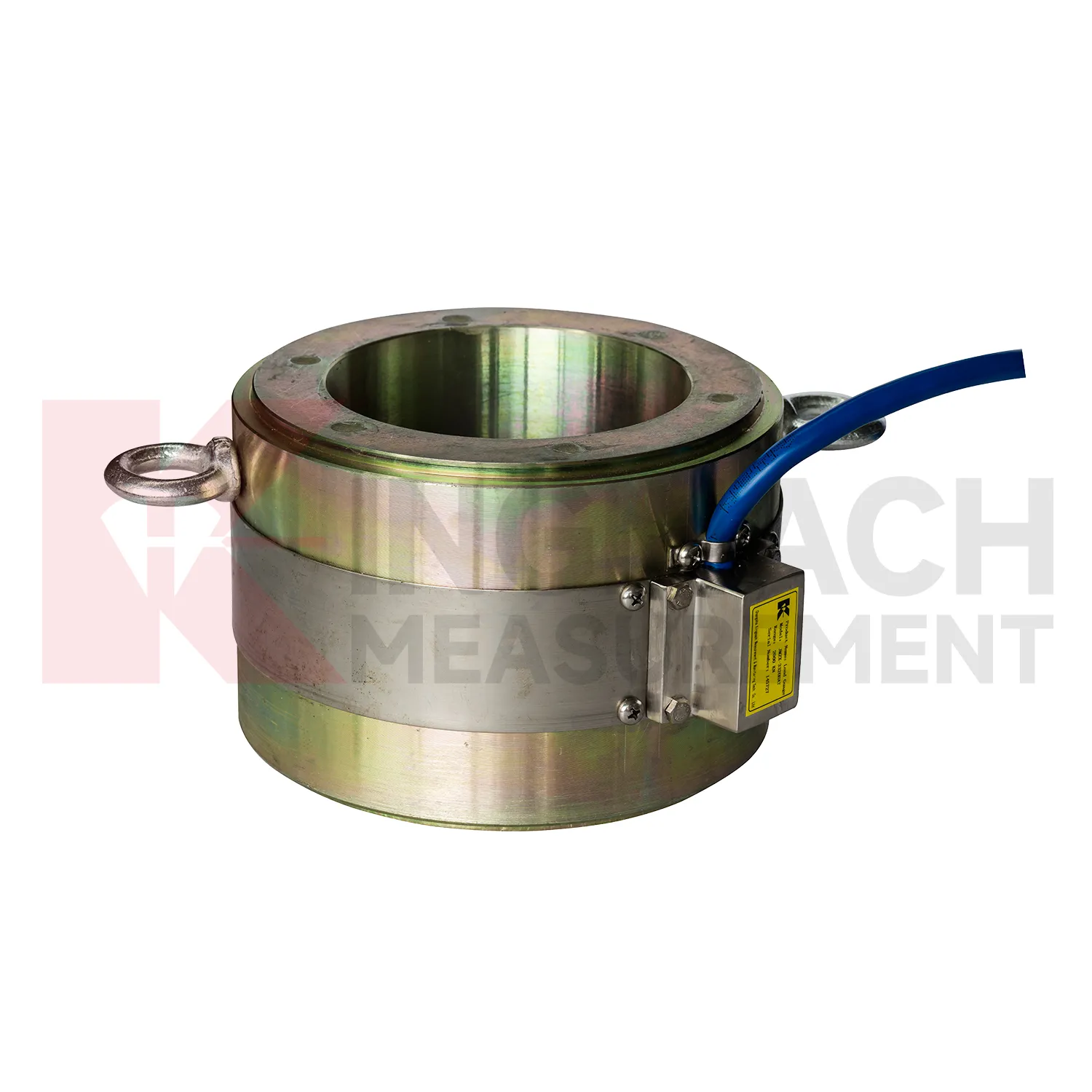

• โหลดเซลล์แบบกลวง (เช่น JMZX-3XXXHAT ): สิ่งเหล่านี้มีการออกแบบรูทะลุสำหรับแท่งพุก สลักหิน และหัวเสาเข็ม แรงเคลื่อนผ่านศูนย์กลางโดยตรง เหมาะอย่างยิ่งสำหรับการตรวจสอบหลังการติดตั้งโดยไม่รบกวนโครงสร้าง
• โหลดเซลล์แบบโซลิด (เช่น JMZX-34/35/36XXHAT ): องค์ประกอบการบีบอัดแบบเสาเหล่านี้ตั้งอยู่ระหว่างพื้นผิวโครงสร้าง ตัวเซลล์เองจะกลายเป็นส่วนแทรกที่รองรับน้ำหนัก เหมาะกับช่วงความจุที่สูงกว่าอย่างสมบูรณ์แบบ
• มิเตอร์โหลดแรงตามแนวแกน (เช่น JMZX-38XXHAT ): วิศวกรปรับสิ่งเหล่านี้ให้เหมาะสมสำหรับการตรวจสอบสายเคเบิลและสตรัท โดยจะบันทึกการเปลี่ยนแปลงก่อนเกิดความเครียดเมื่อเวลาผ่านไป ฟังก์ชันนี้มีความสำคัญอย่างยิ่งต่อประสิทธิภาพของสะพานและกำแพงกันดินในระยะยาว
• เซลล์แรงดันดิน (เช่น JMZX-50/51XXAT ): เซลล์แบนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เหล่านี้วัดความเค้นส่วนต่อประสานของโครงสร้างดิน รุ่นขนาดใหญ่ "51" รองรับงานเขื่อนและเขื่อนที่รับน้ำหนักมาก

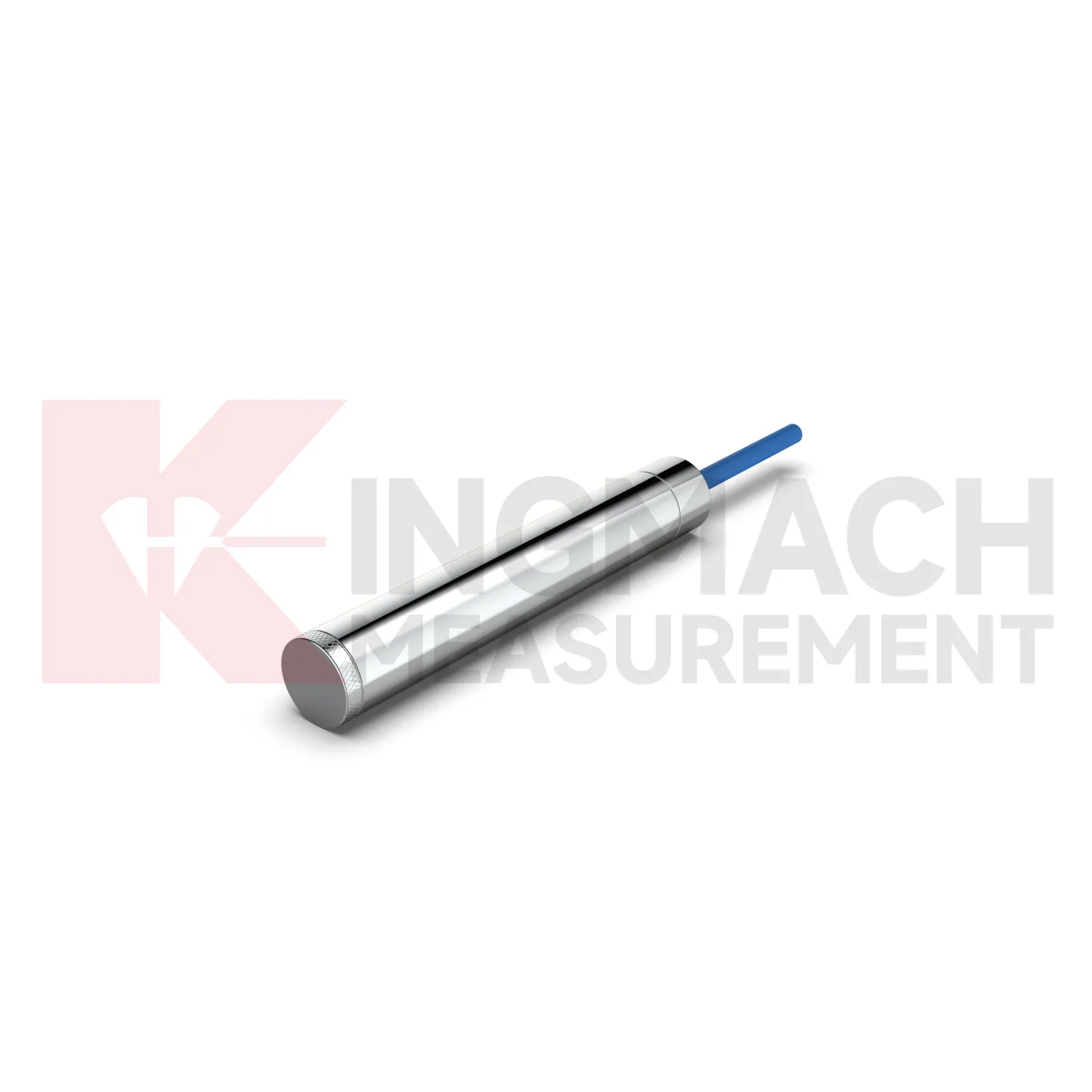

• พีโซมิเตอร์ (เช่น JMZX-55XXHAT ): วิศวกรเลือกสิ่งเหล่านี้เมื่อ "ภาระ" คือแรงดันน้ำ ประเภทลวดสั่นอัจฉริยะรองรับการตรวจสอบน้ำใต้ดินและแรงดันรูพรุนในระยะยาว

ปัจจัยในการตัดสินใจ 3: ความจุ ความแม่นยำ และกับดักของข้อกำหนดที่มากเกินไป

ระบุกำลังการผลิตอย่างระมัดระวังเพื่อหลีกเลี่ยงข้อผิดพลาดในการจัดซื้อจัดจ้างทั่วไปที่เกิดจากการระบุเกินข้อกำหนด หลายทีมซื้อตามความจุสูงสุดมากกว่าระยะการทำงานจริง ตัวอย่างเช่น การวางเซลล์ขนาด 5,000 kN ในการใช้งานขนาด 400 kN จะบังคับให้เซลล์ทำงานในช่วง 8% ต่ำสุดของช่วง ความละเอียดและความสามารถในการทำซ้ำลดลงอย่างรวดเร็วในช่วงสุดขั้ว ตามกฎทั่วไป ให้เลือกเซลล์ที่โหลดการทำงานที่คาดหวังอยู่ระหว่าง 40% ถึง 80% ของความจุที่กำหนด

คุณต้องเข้าใจคลาสความแม่นยำด้วย ความแม่นยำในห้องปฏิบัติการแตกต่างอย่างมากจากความแม่นยำที่ติดตั้ง ผลกระทบของอุณหภูมิ การโหลดเยื้องศูนย์ และความยาวของสายเคเบิลเปลี่ยนแปลงประสิทธิภาพของสนาม เซลล์ช่วงกว้าง เช่น JMYC-67XXAWL เครื่องวัดความดันแตกต่าง , ให้ความยืดหยุ่น คุณต้องประเมินว่าเมื่อใดที่พวกเขาประหยัดต้นทุนและเมื่อใดที่พวกเขายอมเสียสละวิธีแก้ปัญหา สุดท้ายให้คำนึงถึงความมั่นคงในระยะยาว เซ็นเซอร์แบบเส้นลวดแบบสั่นแสดงพฤติกรรมการคืบและการเลื่อนเป็นศูนย์ที่ยอดเยี่ยมผ่านโปรแกรมการตรวจสอบที่ใช้เวลานานหลายปี โดยทั่วไปแล้วจะมีประสิทธิภาพเหนือกว่าประเภทสเตรนเกจแบบต้านทานในสถานการณ์เหล่านี้

ปัจจัยในการตัดสินใจ 4: การตรวจจับแบบทั่วไปและแบบอัจฉริยะ

คุณต้องตัดสินใจว่าเมื่อใดที่ข่าวกรองบนเครื่องบินมีความสำคัญ เซ็นเซอร์ลวดสั่นแบบธรรมดาจะส่งสัญญาณความถี่ออกมา พวกเขาต้องการการอ่านข้อมูลภายนอกหรือเครื่องบันทึกข้อมูล โดยมีต้นทุนต่อหน่วยต่ำที่สุด ความน่าเชื่อถือสูง และประสิทธิภาพที่ได้รับการพิสูจน์แล้วมานานหลายทศวรรษ

ในทางกลับกัน เซ็นเซอร์อัจฉริยะ (HAT) จะมีไมโครโปรเซสเซอร์อยู่ในตัว โปรเซสเซอร์นี้รองรับการปรับสภาพสัญญาณ การชดเชยอุณหภูมิ และเอาต์พุต RS-485/SDI-12 แบบดิจิทัล ระบบอัจฉริยะนี้ช่วยลดเสียงรบกวนจากการใช้สายเคเบิลยาวบนไซต์ขนาดใหญ่ คุณควรเลือกเซนเซอร์อัจฉริยะสำหรับอาร์เรย์ขนาดใหญ่ที่มีเครื่องมือตั้งแต่ 20 ชิ้นขึ้นไป นอกจากนี้ยังเป็นเลิศในไซต์หรือโครงการระยะไกลที่ต้องการบูรณาการโดยตรงกับ SCADA หรือแพลตฟอร์มข้อมูล IoT เซ็นเซอร์แบบเดิมยังคงเพียงพอสำหรับโปรแกรมการอ่านแบบแมนนวลหรือการนับจำนวนไซต์ขนาดเล็ก พิจารณาต้นทุนการเป็นเจ้าของทั้งหมดอย่างรอบคอบ เซ็นเซอร์อัจฉริยะมีค่าใช้จ่ายล่วงหน้ามากกว่า แต่จะลดจำนวนช่องสัญญาณของเครื่องบันทึกข้อมูล ความซับซ้อนในการเดินสาย และการเข้าบำรุงรักษาตลอดระยะเวลาการตรวจสอบปกติ 5 ปี

ปัจจัยการตัดสินใจ 5: การรวมระบบ

โหลดเซลล์ไม่ใช่ทั้งระบบ โหลดเซลล์เพียงอย่างเดียวสร้างข้อมูล แต่ระบบการตรวจสอบกลับสร้างข้อมูลเชิงลึก คุณต้องระบุการอ่านข้อมูล เครื่องบันทึกข้อมูล ซอฟต์แวร์แสดงภาพ และเกณฑ์การแจ้งเตือนร่วมกัน

ตรวจสอบความเข้ากันได้ของสัญญาณก่อน ประเภทเอาต์พุตจะต้องตรงกับระบบการรับข้อมูลอย่างสมบูรณ์ ข้อควรพิจารณาเกี่ยวกับการเดินสายก็มีความสำคัญไม่แพ้กัน ประเมินความยาวสายเคเบิลเทียบกับการเสื่อมสภาพของสัญญาณที่อาจเกิดขึ้น ใช้สายเคเบิลเครื่องมือหุ้มเกราะสำหรับการวิ่งใต้ดินหรือใต้น้ำ คิดถึงกลไกการแสดงภาพและการแจ้งเตือน แดชบอร์ดอัตโนมัติเปลี่ยนการอ่านข้อมูลดิบให้เป็นข่าวกรองด้านความปลอดภัยที่นำไปปฏิบัติได้ ข้อมูลอัจฉริยะนี้มีความสำคัญต่อการติดตามเขื่อน การจัดการหลุมฐานราก และสุขภาพสะพาน ค้นหาแพ็คเกจโซลูชันเฉพาะโครงการที่ปรับให้เหมาะกับประเภทโครงสร้างพื้นฐานของคุณ

รายการตรวจสอบการเลือกปฏิบัติ

ข้อผิดพลาดในการเลือกทั่วไป (และวิธีหลีกเลี่ยง)

1. การมุ่งเน้นอุตสาหกรรมที่ไม่ถูกต้อง: การระบุโหลดเซลล์ทางอุตสาหกรรมสำหรับการใช้งานด้านธรณีเทคนิคถือเป็นอันตราย มีฟอร์มแฟคเตอร์ที่ไม่ถูกต้อง มีระดับการป้องกันไม่เพียงพอ และขาดข้อมูลความเสถียรในระยะยาว

2. ละเว้นวิธีการติดตั้ง: เซลล์กลวงต้องมีการจัดแนวแกนที่สมบูรณ์แบบ ทีมงานที่ไม่มีประสบการณ์อาจทำให้เกิดข้อผิดพลาดในการโหลดที่ผิดปกติ ซึ่งทำลายข้อมูลตลอดอายุการใช้งานของการตรวจสอบ

3. การซื้อในราคาต่อหน่วย: การจัดซื้อตามราคาต่อเซ็นเซอร์อย่างเคร่งครัดโดยไม่สนใจต้นทุนรวมของระบบเครื่องมือวัด ส่งผลให้งบประมาณเกิน

4. การได้มาซึ่งข้อมูลภายหลัง: การปฏิบัติต่อระบบการรับข้อมูลในภายหลังจะทำให้เกิดช่องว่างความเข้ากันได้อย่างมาก

5. ละเลยการบำรุงรักษา: การไม่วางแผนสำหรับการสอบเทียบใหม่หรือการเปลี่ยนเซ็นเซอร์ในโครงการติดตามความปลอดภัยของเขื่อนที่มีระยะเวลา 10-20 ปีขึ้นไป จะส่งผลต่อความปลอดภัยในระยะยาว

เซ็นเซอร์ที่ถูกต้อง โครงการที่ถูกต้อง พันธมิตรที่เหมาะสม

การเลือกเซ็นเซอร์ที่เหมาะสมช่วยให้โครงการของคุณประสบความสำเร็จ คุณต้องกำหนดสภาพแวดล้อมการวัดของคุณ จับคู่การกำหนดค่าแรง เพิ่มประสิทธิภาพช่วงความจุ เลือกระดับสติปัญญาที่เหมาะสม และวางแผนการรวมระบบของคุณอย่างรอบคอบ โครงการที่ซับซ้อนจะได้รับประโยชน์อย่างมากจากการเจรจาทางวิศวกรรมในช่วงแรกๆ มากกว่าการเปรียบเทียบเอกสารข้อมูลแบบง่ายๆ

ทีมเทคนิคของ Kingmach ให้การตรวจสอบข้อกำหนดโครงการฟรี ส่งพารามิเตอร์โครงการของคุณและรับข้อมูลจำเพาะเซ็นเซอร์ที่แนะนำภายใน 48 ชั่วโมง→ [รับคำแนะนำทางเทคนิคฟรี]

การให้คำปรึกษาฟรีนี้ช่วยให้มั่นใจได้ถึงการเลือกเครื่องมือที่เหมาะสมที่สุด คุณสามารถสำรวจกรณีศึกษาโครงการที่เกี่ยวข้องของเราเพื่อเพิ่มการมีส่วนร่วมของคุณให้ลึกซึ้งยิ่งขึ้น เรียกดูที่ครอบคลุมของเรา โหลดเซลล์ เพื่อค้นหาเครื่องมือที่ตรงกับความต้องการของคุณ เราให้การสนับสนุนและบริการสอบเทียบระยะยาวที่มีประสิทธิภาพเพื่อปกป้องโครงสร้างพื้นฐานของคุณ
