การใช้งานสเตรนเกจในการก่อสร้าง: อธิบายคุณประโยชน์หลักแล้ว

ความล้มเหลวทางโครงสร้างที่สำคัญทุกครั้งในการก่อสร้างสมัยใหม่มีสัญญาณเตือนร่วมกัน นั่นคือสัญญาณที่มาถึงอย่างเงียบๆ เป็นเวลาหลายสัปดาห์หรือหลายเดือนก่อนที่คอนกรีตจะแตกร้าวหรือเหล็กโก่งงอ คำเตือนดังกล่าวคือการเปลี่ยนแปลงของความเครียด: การเสียรูปที่มองไม่เห็นซึ่งสะสมอยู่ภายในวัสดุภายใต้น้ำหนักบรรทุก ปัญหาไม่ใช่ว่าโครงสร้างล้มเหลวในการสื่อสาร ปัญหาคือไม่มีใครฟัง

สเตรนเกจเปลี่ยนสิ่งนั้น พวกเขาไม่ใช่เครื่องมือที่ไม่โต้ตอบ เป็นระบบเตือนภัยล่วงหน้าของอุตสาหกรรมการก่อสร้าง ซึ่งเป็นเซ็นเซอร์ที่แปลงความเค้นเชิงกลที่มองไม่เห็นให้เป็นข้อมูลที่วัดผลได้และนำไปปฏิบัติได้ วิศวกรที่ปรับใช้อุปกรณ์เหล่านี้ไม่ได้เป็นเพียงการรวบรวมตัวเลขเท่านั้น พวกเขากำลังขยายความสามารถในการมองเห็นภายในโครงสร้างที่เมื่อสร้างขึ้นแล้วจะกลายเป็นทึบแสงสำหรับวิธีการตรวจสอบอื่นๆ

บทความนี้จะอธิบายว่าสเตรนเกจถูกนำมาใช้ในการก่อสร้างที่ใดบ้าง ประโยชน์เฉพาะที่เครื่องมือเหล่านี้มอบให้กับทีมงานโครงการและเจ้าของสินทรัพย์ และวิธีการเลือกประเภทที่เหมาะสมสำหรับการใช้งานใดๆ

สเตรนเกจทำอะไรได้จริง?

ก่อนที่จะตรวจสอบการใช้งาน ควรทำความเข้าใจให้ชัดเจนว่าความเครียดคืออะไร และเหตุใดจึงสำคัญในการวัด

โครงสร้างทั้งหมดจะเกิดการเสียรูปเล็กน้อยเมื่อรับน้ำหนัก รถบรรทุกข้ามคานสะพานทำให้คานโค้งลง การก่อสร้างอาคารส่งผลให้เสาเข็มคอนกรีตได้รับแรงอัด กำแพงกันดินโค้งงอเนื่องจากมีการขุดค้นที่ฝั่งตรงข้าม นักวิทยาศาสตร์ให้นิยามความเครียดว่าเป็นการเสียรูปที่เกิดขึ้นในวัสดุ ซึ่งวัดผ่านไมโครสเตรน (με) เพื่อศึกษาการเคลื่อนไหวที่ซ่อนอยู่ซึ่งผู้คนไม่สามารถสังเกตได้

สเตรนเกจจะตรวจจับการเปลี่ยนแปลงเหล่านี้และแปลงเป็นสัญญาณไฟฟ้า สเตรนเกจทำหน้าที่เป็นเครื่องมือวัดที่ติดตามการเคลื่อนไหวของโครงสร้างอย่างต่อเนื่องโดยการตรวจจับทั้งการยืดและแรงอัดด้วยความแม่นยำระดับไมโครสเตรนเดียว

ประเภทที่ใช้กันอย่างแพร่หลายในการก่อสร้างทางแพ่งและธรณีเทคนิคคือ เกจวัดความเครียดลวดสั่น (VW) . หลักการทำงานของมันดูหรูหรา ลวดเหล็กแรงดึงภายในเซนเซอร์จะสั่นที่ความถี่ธรรมชาติ เมื่อโครงสร้างโดยรอบผิดรูป ความตึงของเส้นลวดจะเปลี่ยนไป และความถี่เรโซแนนซ์จะเปลี่ยน การเปลี่ยนความถี่นั้นแปลโดยตรงเป็นการอ่านค่าความเครียด เนื่องจากความถี่ไม่ได้รับผลกระทบจากการเคลื่อนตัวของความต้านทานของสายเคเบิลและความแปรผันของแรงดันไฟฟ้า เกจ VW จึงรักษาความแม่นยำบนสายเคเบิลที่ยาวเกิน 1,000 เมตร และมีระยะเวลาการวัดที่ครอบคลุมหลายทศวรรษ ซึ่งเป็นเงื่อนไขสองประการที่มักจะตัดสิทธิ์เกจฟอยล์ต้านทานสำหรับการตรวจสอบโครงสร้างพื้นฐานแบบถาวร

ด้วยรากฐานดังกล่าว เซ็นเซอร์เหล่านี้จึงทำงานที่สำคัญที่สุดอยู่ที่นี่

ในกรณีที่มีการใช้สเตรนเกจในการก่อสร้าง — การใช้งานที่สำคัญ 6 ประการ

1. สะพานและโครงสร้างยกระดับ

สเตรนเกจแบบติดตั้งบนพื้นผิวและแบบเชื่อมบนพื้นผิวบนคานสะพาน แผ่นพื้นดาดฟ้า และโซนแบริ่งจะติดตามการตอบสนองของโหลดแบบเรียลไทม์ วงจรความร้อน และการคืบคลานในระยะยาว สำหรับสะพานที่มีอายุมากซึ่งต้องเผชิญกับปริมาณการจราจรที่เพิ่มขึ้นหรือการติดตั้งเพิ่มเติมเกี่ยวกับแผ่นดินไหว ข้อมูลนี้จะแจ้งการตัดสินใจจัดอันดับภาระด้วยหลักฐานเชิงโครงสร้างที่เกิดขึ้นจริง แทนที่จะเป็นสมมติฐานทางวิศวกรรมแบบอนุรักษ์นิยม นอกจากนี้ยังระบุส่วนที่ประสบกับความเข้มข้นของความเครียดที่ผิดปกติ ซึ่งเป็นตัวบ่งชี้แรกของความเสียหายจากความเมื่อยล้าเฉพาะที่

2. การเทคอนกรีตและโครงสร้างมวล

สเตรนเกจแบบฝังจะถูกโยนลงในคอนกรีตสดโดยตรงในระหว่างการก่อสร้าง พวกเขาตรวจสอบความเครียดในการบ่ม การไล่ระดับความร้อนภายในคอนกรีตมวล และการทรุดตัวในระยะยาว — กระบวนการทั้งหมดที่ไม่สามารถเข้าถึงได้อย่างสมบูรณ์หลังจากการเทเสร็จสมบูรณ์ ในการก่อสร้างเขื่อน หลักค้ำยันสะพานหนา และแผ่นฐานรากขนาดใหญ่ การไล่ระดับความร้อนภายในระหว่างการให้น้ำสามารถสร้างแรงเค้นแรงดึงที่ทำให้คอนกรีตแตกร้าวจากด้านใน เกจแบบฝังจะตรวจจับสภาวะเหล่านี้แบบเรียลไทม์ ช่วยให้ผู้รับเหมาสามารถปรับขั้นตอนการบ่มก่อนที่ความเสียหายจะเสร็จสิ้น ซึ่งทำให้การตรวจสอบการฝังเป็นเครื่องมือควบคุมคุณภาพในระหว่างการก่อสร้าง ไม่ใช่แค่เครื่องมือตรวจสอบหลังจากนั้น

3. ฐานรากลึกและระบบเสาเข็ม

เครื่องวัดความเครียดแบบเหล็กเส้นได้รับการติดตั้งในแนวเดียวกันกับแท่งเสริมในระหว่างการประกอบกรงเสาเข็ม จากนั้นจึงหล่อลงในเสาเข็ม โดยจะวัดการถ่ายโอนน้ำหนักจริงจากหัวเสาเข็มไปยังชั้นแบริ่งด้านล่าง ซึ่งเป็นข้อมูลที่ไม่สามารถรับได้หลังจากตอกเสาเข็มแล้ว สิ่งนี้จะตรวจสอบสมมติฐานการออกแบบทางธรณีเทคนิคโดยตรงที่เกิดขึ้นระหว่างขั้นตอนการออกแบบฐานรากของโครงการ สำหรับอาคารสูง สะพานตอม่อ และโครงสร้างใดๆ ที่ประสิทธิภาพของฐานรากเป็นสิ่งสำคัญ ขั้นตอนการตรวจสอบนี้จะปิดช่องว่างระหว่างสิ่งที่แบบจำลองคาดการณ์ไว้กับสิ่งที่พื้นดินส่งมอบจริง

4. กำแพงกันดินและการสนับสนุนการขุดค้น

เขตเมืองเผชิญกับความท้าทายในการติดตามที่อันตรายที่สุดในระหว่างการขุดเจาะลึก สเตรนเกจบนเสาเข็มทหาร แผ่นชีทไพล์ และพุกสายรวบ ให้การอ่านค่าอย่างต่อเนื่องตลอดลำดับการขุด โดยจะระบุการเปลี่ยนแปลงของความดันดินและการเคลื่อนไหวของอาคารก่อนที่จะเห็นการเปลี่ยนแปลงทางกายภาพใดๆ ข้อมูลนี้ช่วยให้ทีมก่อสร้างกำหนดขั้นตอนการป้องกันที่จำเป็น ในขณะเดียวกันก็ตัดสินใจว่าจะขุดได้เร็วแค่ไหนและเมื่อใดที่จะติดตั้งโครงสร้างรองรับในบริเวณก่อสร้างรถไฟใต้ดินและพื้นที่ขุดค้นชั้นใต้ดินถัดจากอาคารที่มีอยู่

5. งานอุโมงค์และงานใต้ดิน

เกจที่ติดตั้งบนวัสดุบุผิวของอุโมงค์และชุดสลักหินจะตรวจจับการบรรจบกันที่เกิดจากภาระดินมากเกินไป — การลดลงอย่างค่อยเป็นค่อยไปของเส้นผ่านศูนย์กลางของอุโมงค์ที่เกิดจากแรงดันพื้นดินเมื่อเวลาผ่านไป แก้ไขการเปลี่ยนแปลงในระดับมิลลิเมตร ทำให้สามารถระบุความไม่มั่นคงที่กำลังพัฒนาได้นานก่อนที่สภาพจะปรากฏแก่ผู้ตรวจสอบ ในการขุดอุโมงค์ดินอ่อนผ่านเขตเมือง ซึ่งการทรุดตัวของพื้นผิวต้องอยู่ภายในค่าความคลาดเคลื่อนระดับมิลลิเมตร ความละเอียดนี้ไม่ใช่การปรับปรุงทางเทคนิค มันเป็นข้อกำหนดด้านความปลอดภัย

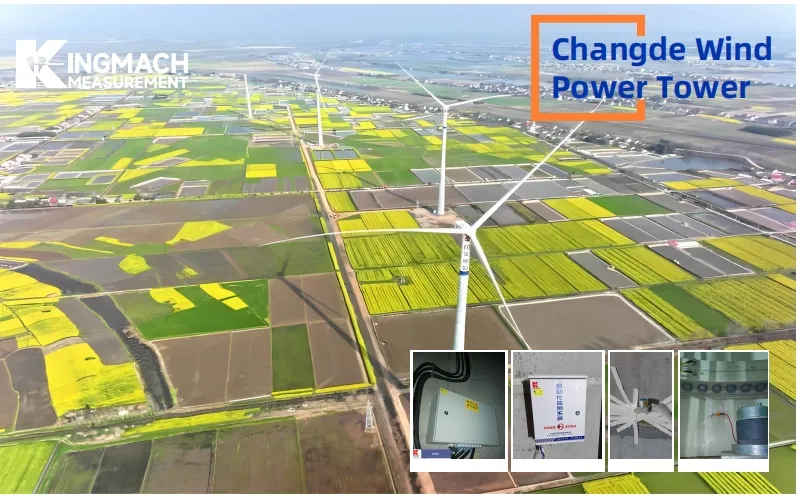

6. หอคอยลมและโครงสร้างสูง

สเตรนเกจที่เชื่อมกับพื้นผิวบนหน้าแปลนหอกังหันลมและส่วนฐานจะตรวจสอบการสะสมของความล้าภายใต้ภาระแบบวนซึ่งควบคุมอายุการใช้งานของหอลม การหมุนโรเตอร์ทุกครั้งจะทำให้เกิดวงจรความเค้นเล็กน้อยกับทาวเวอร์ กว่ายี่สิบปี วงจรเหล่านั้นมีจำนวนหลายพันล้าน ข้อมูลความเครียดช่วยให้ผู้ปฏิบัติงานคำนวณอายุการใช้งานความล้าที่เหลืออยู่ได้อย่างแม่นยำ โดยเปลี่ยนจากกำหนดการตรวจสอบตามช่วงเวลาคงที่ไปเป็นโปรแกรมการบำรุงรักษาตามเงื่อนไขที่ปลอดภัยกว่าและคุ้มค่ากว่า

ประโยชน์หลัก 6 ประการของการตรวจติดตามสเตรนเกจในโครงการก่อสร้าง

การทำความเข้าใจแอปพลิเคชันมีประโยชน์ การทำความเข้าใจว่าเหตุใดแอปพลิเคชันเหล่านั้นจึงสมเหตุสมผลในการลงทุนคือสิ่งที่ช่วยให้ทีมงานโครงการสามารถสร้างกรณีภายในและต่อลูกค้าได้ เหล่านี้คือคุณประโยชน์ 6 ประการที่สำคัญที่สุด

ประโยชน์ที่ 1: การตรวจหาความทุกข์ทางโครงสร้างตั้งแต่เนิ่นๆ

สเตรนเกจจะตรวจจับรูปแบบการโหลดที่ผิดปกติเป็นเวลาหลายสัปดาห์หรือหลายเดือนก่อนที่อาการที่มองเห็นด้วยตาเปล่า เช่น การแตกร้าว การโก่งตัว และการทรุดตัว จะมองเห็นได้ ระยะเวลารอคอยนี้จะแปลงการตอบสนองฉุกเฉินเป็นการแทรกแซงตามแผน ความแตกต่างทางการเงินระหว่างการซ่อมแซมที่มีการควบคุมและการปิดโครงสร้างโดยไม่ได้วางแผนไว้ โดยทั่วไปแล้วจะเป็นเรื่องสำคัญ ความแตกต่างด้านความปลอดภัยนั้นแน่นอน การตรวจพบตั้งแต่เนิ่นๆไม่เพียงแต่ช่วยประหยัดเงินเท่านั้น โดยการซื้อเวลาให้วิศวกรในการตัดสินใจโดยใช้ข้อมูลมากกว่าการตัดสินใจเชิงรับ

ประโยชน์ที่ 2: การตรวจสอบสมมติฐานการออกแบบทางวิศวกรรม

ไม่มีแบบจำลองโครงสร้างใดที่สามารถจำลองความเป็นจริงได้อย่างสมบูรณ์แบบ พฤติกรรมของดิน การกระจายน้ำหนัก ประสิทธิภาพของการเชื่อมต่อ และความแปรปรวนของวัสดุ ล้วนทำให้เกิดช่องว่างระหว่างสิ่งที่การออกแบบคาดการณ์ไว้กับสิ่งที่โครงสร้างประสบจริง ข้อมูลสเตรนเกจจากโหลดจริงจะให้ผลตอบรับที่ช่วยปิดช่องว่างเหล่านั้น การตรวจสอบความถูกต้องนี้มีประโยชน์อย่างยิ่งกับโครงการประเภทแรก สภาพพื้นดินที่ซับซ้อน หรือรูปทรงเชิงโครงสร้างที่เป็นนวัตกรรมใหม่ ซึ่งเป็นสถานการณ์ที่ความไม่แน่นอนของการออกแบบสูงที่สุดและต้นทุนของความผิดพลาดมีมากที่สุด

ประโยชน์ที่ 3: ข้อมูลเรียลไทม์ต่อเนื่องตลอดวงจรชีวิตของสินทรัพย์

การตรวจสอบด้วยตนเองเป็นระยะจะให้ภาพรวม สเตรนเกจที่เชื่อมต่อกันแบบเครือข่ายทำให้เกิดฟิล์มต่อเนื่อง มาตรวัดเชื่อมต่อกับเครื่องบันทึกข้อมูลและแพลตฟอร์มการแสดงภาพ โดยให้การอ่านตลอด 24 ชั่วโมงทุกวันพร้อมเกณฑ์การแจ้งเตือนที่กำหนดค่าได้ เจ้าของโครงการสามารถตรวจสอบความสมบูรณ์ของโครงสร้างได้จากทุกที่ ซึ่งเป็นข้อได้เปรียบในการดำเนินงานที่สำคัญสำหรับเจ้าของสินทรัพย์ระหว่างประเทศที่จัดการโครงสร้างพื้นฐานในหลายภูมิภาค การตรวจสอบระยะไกลยังช่วยลดความถี่ในการไปพบผู้เชี่ยวชาญที่สถานที่ซึ่งมีค่าใช้จ่ายสูง ซึ่งช่วยประหยัดโดยตรงสำหรับโครงการขนาดใหญ่ที่กระจายตัวตามพื้นที่ทางภูมิศาสตร์

สิทธิประโยชน์ที่ 4: รองรับการปฏิบัติตามกฎระเบียบและการรายงานความปลอดภัย

ขณะนี้หน่วยงานกำกับดูแลในเขตอำนาจศาลหลายแห่งกำหนดให้มีการตรวจสอบโครงสร้างเป็นเอกสารตามเงื่อนไขของใบอนุญาตดำเนินการสำหรับเขื่อน สะพานหลัก และฐานรากอาคารสูง ระบบสเตรนเกจจะสร้างบันทึกข้อมูลที่ประทับเวลาและสอบเทียบแล้วซึ่งเป็นไปตามข้อกำหนดเหล่านี้ นอกจากนี้ยังจัดเตรียมบันทึกหลักฐานที่จำเป็นสำหรับการสืบสวนเหตุการณ์ การเรียกร้องค่าสินไหมทดแทน และการประเมินความรับผิด สำหรับเจ้าของโครงการที่ทำงานในสภาพแวดล้อมด้านกฎระเบียบที่หลากหลาย โปรโตคอลการตรวจสอบที่สอดคล้องกันที่สร้างขึ้นบนเซ็นเซอร์ที่ได้รับการสอบเทียบระดับสากลจะช่วยลดความยุ่งยากในการปฏิบัติตามข้อกำหนดได้มาก

สิทธิประโยชน์ที่ 5: ยืดอายุสินทรัพย์ด้วยการบำรุงรักษาที่ขับเคลื่อนด้วยข้อมูล

โครงสร้างที่ได้รับการบำรุงรักษาตามข้อมูลสภาพจริงแทนที่จะเป็นช่วงเวลาที่คงที่ หลีกเลี่ยงข้อผิดพลาดแบบสมมาตรสองประการ ได้แก่ การเลิกใช้งานก่อนกำหนด (การรื้อถอนโครงสร้างที่ยังมีอายุการใช้งานที่ปลอดภัยเหลืออยู่หลายปี) และการแทรกแซงที่ล่าช้า (ดำเนินการโครงสร้างต่อไปผ่านจุดที่ค่าบำรุงรักษามากกว่าการเปลี่ยนทดแทน) กลยุทธ์การบำรุงรักษาโดยอิงจากเซ็นเซอร์ช่วยยืดอายุการใช้งานโครงสร้างพื้นฐานอย่างต่อเนื่องหลายปีหรือหลายทศวรรษในโครงการโครงสร้างพื้นฐานที่สำคัญทั่วโลก ผลตอบแทนจากการลงทุนในเซ็นเซอร์ตลอดอายุการใช้งานของสินทรัพย์

สิทธิประโยชน์ที่ 6: การลดการประกันภัยและความรับผิด

สิทธิประโยชน์นี้ได้รับความสนใจในวรรณกรรมด้านเทคนิคน้อยกว่าที่ควรจะเป็น โปรแกรมการตรวจสอบโครงสร้างที่จัดทำเป็นเอกสารได้รับการยอมรับมากขึ้นโดยบริษัทประกันโครงการ นักการเงินที่ได้รับสัมปทาน และหน่วยงานจัดอันดับพันธบัตรโครงสร้างพื้นฐาน ว่าเป็นหลักฐานของการบริหารความเสี่ยงเชิงรุก การรับรู้นี้มีผลกระทบที่วัดผลได้ ได้แก่ ค่าเบี้ยประกันที่ลดลง เงื่อนไขการให้กู้ยืมที่ดีขึ้น และความเชื่อมั่นของนักลงทุนที่แข็งแกร่งขึ้นในการได้รับสัมปทานโครงสร้างพื้นฐานในระยะยาว สำหรับผู้พัฒนาโครงการ ระบบเซ็นเซอร์ไม่ได้เป็นเพียงเครื่องมือทางเทคนิคเท่านั้น เป็นเครื่องมือในการกำกับดูแลทางการเงิน

การเลือกเกจวัดความเครียดที่เหมาะสมสำหรับโครงการก่อสร้างของคุณ

การเลือกประเภทเกจที่ถูกต้องจะมีคำถามสองข้อ: จะทำการติดตั้งเมื่อใดเมื่อเทียบกับการก่อสร้าง มีการตรวจสอบวัสดุและองค์ประกอบโครงสร้างใดบ้าง?

สถานการณ์โครงการ	ประเภทเกจที่แนะนำ	เหตุผลสำคัญ

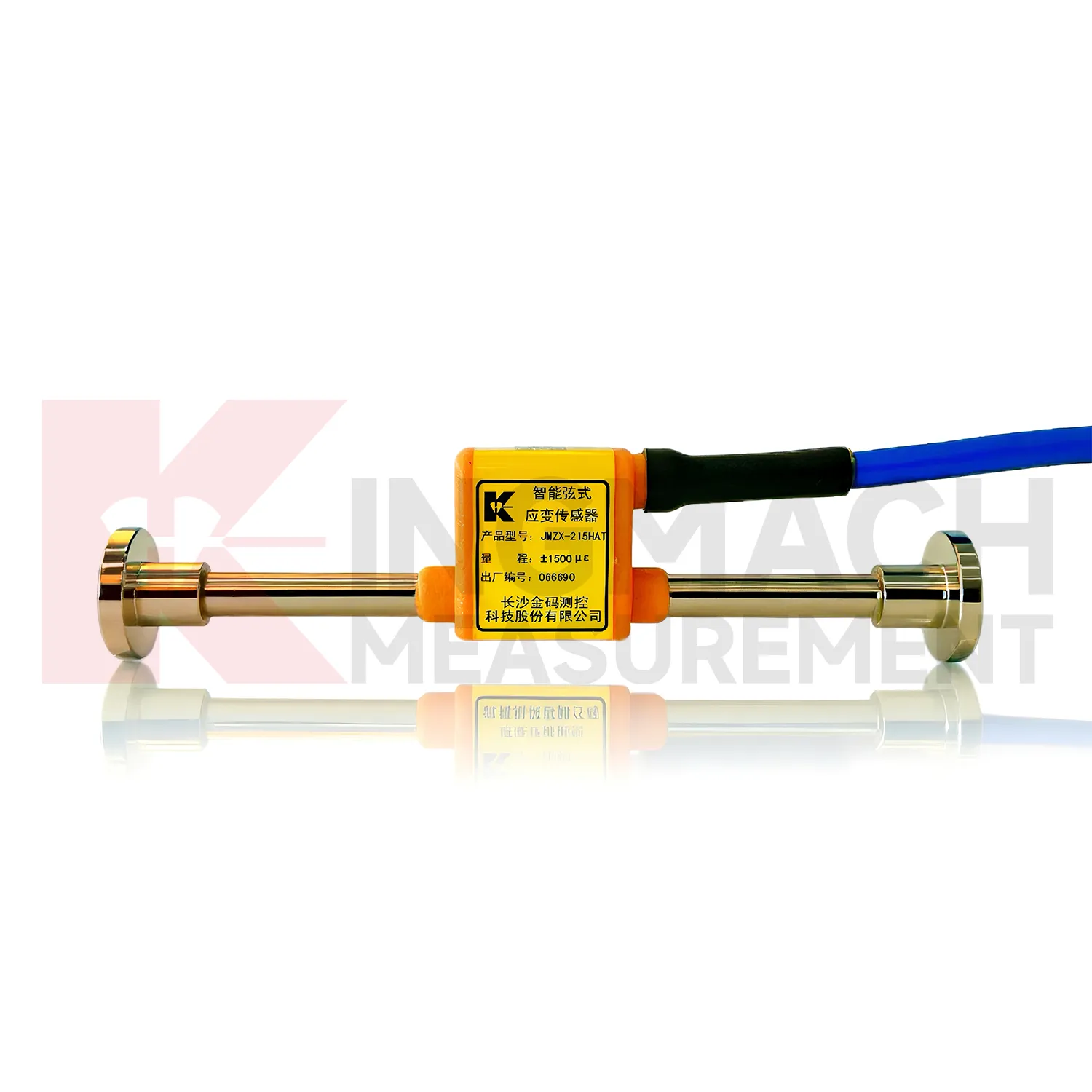

เทคอนกรีตใหม่ (ฐานราก เขื่อน แผ่นคอนกรีต)	สเตรนเกจ VW แบบฝัง	ติดตั้งก่อนเท; ไม่สามารถเข้าถึงได้หลังจากนั้น

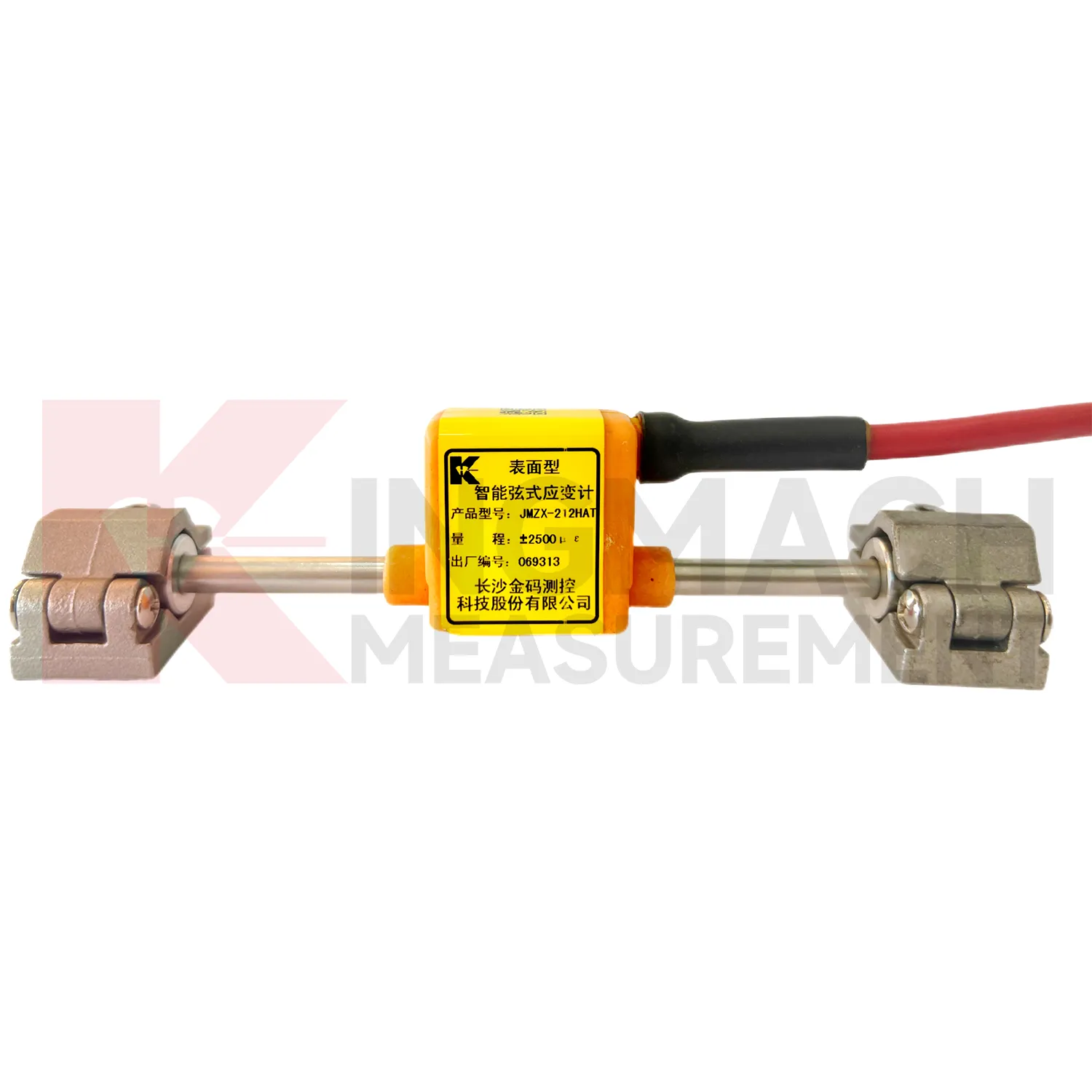

คอนกรีตหรือไม้โครงสร้างที่มีอยู่	สเตรนเกจ VW แบบติดตั้งบนพื้นผิว	ยึดติดหรือยึดติดโดยไม่มีการแทรกแซงทางโครงสร้าง
ชิ้นส่วนเหล็ก คานสะพาน หน้าแปลนทาวเวอร์	สเตรนเกจ VW แบบเชื่อมพื้นผิว	พันธะเชื่อมทนทานต่อการสั่นสะเทือนและโหลดแบบวน
การตรวจสอบการเสริมเหล็กเส้นและเสาเข็ม	เครื่องวัดความเครียดเหล็กเส้น	วัดแรงตามแนวแกนภายในแท่งโดยตรง

นอกเหนือจากการเลือกประเภทแล้ว ยังมีข้อควรพิจารณาอีกสองประการที่นำไปใช้กับโครงการระดับนานาชาติส่วนใหญ่ ประการแรก เอาต์พุตแบบอัจฉริยะและแบบดิจิทัล — รุ่นที่มีเอาต์พุต RS-485 และการชดเชยอุณหภูมิออนบอร์ด — บูรณาการโดยตรงกับเครื่องบันทึกข้อมูล IoT และแพลตฟอร์มการตรวจสอบแบบรวมศูนย์ ข้อกำหนดการประกวดราคาโครงสร้างพื้นฐานจำนวนมากในปัจจุบันกำหนดให้ต้องมีเอาต์พุตเซ็นเซอร์ดิจิทัลอย่างชัดเจน โดยเฉพาะอย่างยิ่งในเมืองอัจฉริยะและโครงการขนส่งหลักๆ ประการที่สอง ใบรับรองการสอบเทียบจากโรงงานมีความสำคัญต่อการปฏิบัติตามกฎระเบียบและเอกสารด้านการประกันภัย ผู้ซื้อควรยืนยันความสามารถในการตรวจสอบย้อนกลับของการสอบเทียบก่อนการจัดซื้อ โดยเฉพาะอย่างยิ่งเมื่อทำการจัดหาเซ็นเซอร์ข้ามพรมแดน

สำหรับวิศวกรที่ระบุสเตรนเกจสำหรับโครงการโครงสร้างพื้นฐาน ช่วงเกจวัดความเครียดของสายไฟแบบสั่นของ Kingmach ครอบคลุมการกำหนดค่าเครื่องวัดพื้นผิว การฝัง การเชื่อม และสเตรนของเหล็กเส้น — ด้วยตัวเลือกเอาต์พุตดิจิทัลอัจฉริยะที่ออกแบบมาเพื่อใช้งานร่วมกับระบบตรวจสอบที่ทันสมัย

บทสรุป

โครงสร้างภายใต้ภาระจะมีการสื่อสารอยู่เสมอ โดยสื่อสารผ่านการเสียรูประดับจุลภาคซึ่งดวงตาของผู้ตรวจสอบไม่สามารถตรวจจับได้ และไม่มีการสำรวจด้วยภาพใดที่สามารถวัดปริมาณได้ สเตรนเกจเป็นเครื่องมือที่ทำให้การสื่อสารนั้นเข้าใจได้ โดยการแปลความเค้นเชิงกลเป็นข้อมูลที่วิศวกรและเจ้าของสินทรัพย์จำเป็นต้องใช้ในการตัดสินใจอย่างถูกต้อง

ประโยชน์ที่ได้รับมีมากกว่าห้องเครื่องมือวัด การตรวจพบตั้งแต่เนิ่นๆ ช่วยชีวิตและงบประมาณได้ การตรวจสอบการออกแบบช่วยปรับปรุงคุณภาพของโครงการในอนาคต การตรวจสอบอย่างต่อเนื่องช่วยให้สามารถกำกับดูแลระยะไกลได้ในทุกระดับ การปฏิบัติตามกฎระเบียบจะกลายเป็นเอกสารมากกว่าที่คิดไว้ การบำรุงรักษาช่วยยืดอายุสินทรัพย์ และการบริหารความเสี่ยงทางการเงินได้รับการปรับปรุงในลักษณะที่บริษัทประกันภัยและนักลงทุนมองเห็นได้

เซ็นเซอร์ที่ถูกต้อง ระบุอย่างถูกต้องและติดตั้งอย่างเหมาะสม ไม่เพียงแต่บันทึกการทำงานของโครงสร้างเท่านั้น ช่วยให้ผู้มีส่วนได้ส่วนเสียทุกคน ไม่ว่าจะเป็นวิศวกร เจ้าของ ผู้กำกับดูแล และบริษัทประกันภัย มั่นใจได้ว่าโครงสร้างมีพฤติกรรมตามที่ควรจะเป็น และการแจ้งเตือนที่พวกเขาต้องการเมื่อไม่เป็นเช่นนั้น

หากคุณกำลังระบุเซ็นเซอร์สำหรับโครงการที่กำลังจะมาถึง โปรดติดต่อทีมเทคนิคของ Kingmach พร้อมพารามิเตอร์โครงการของคุณเพื่อรับคำแนะนำในการเลือกเซ็นเซอร์ที่เหมาะกับประเภทโครงสร้าง เงื่อนไขการติดตั้ง และวัตถุประสงค์ในการตรวจสอบของคุณ

คำถามที่พบบ่อย

1. สเตรนเกจประเภทใดที่ใช้กันมากที่สุดในงานก่อสร้างโยธา?

สเตรนเกจแบบลวดสั่น (VW) เป็นตัวเลือกที่โดดเด่นสำหรับการใช้งานการตรวจสอบทางแพ่งและธรณีเทคนิคแบบถาวร มีจำหน่ายในรูปแบบการติดตั้งบนพื้นผิว ฝัง เชื่อมบนพื้นผิว และสเตรนมิเตอร์แบบเหล็กเส้น เพื่อให้เหมาะกับองค์ประกอบโครงสร้างและเงื่อนไขการติดตั้งที่แตกต่างกัน หลักความถี่เอาท์พุตช่วยให้อ่านค่าได้ในระยะยาวและมีเสถียรภาพ ซึ่งฟอยล์เกจแบบต้านทานไม่สามารถคงไว้ได้อย่างน่าเชื่อถือตลอดโปรแกรมการตรวจสอบหลายปี

2. สเตรนเกจแบบฝังมีอายุการใช้งานภายในโครงสร้างคอนกรีตได้นานแค่ไหน?

เกจฝัง VW คุณภาพสูงได้รับการออกแบบมาเพื่ออายุการใช้งานเกิน 25 ถึง 30 ปี เมื่อติดตั้งและป้องกันอย่างถูกต้องด้วยการเดินสายเคเบิลที่เหมาะสม การติดตั้งตรวจสอบเขื่อนและสะพานหลายแห่งให้ข้อมูลที่สม่ำเสมอมานานกว่าสองทศวรรษ ประสิทธิภาพในระยะยาวขึ้นอยู่กับคุณภาพการติดตั้ง การป้องกันสายเคเบิล และความเสถียรในการสอบเทียบขององค์ประกอบการตรวจจับ ซึ่งเป็นปัจจัยทั้งหมดที่ควรได้รับการยืนยันกับผู้ผลิตก่อนการจัดซื้อ

3. สเตรนเกจสามารถทำงานในสภาวะที่จมอยู่ใต้น้ำหรือมีน้ำขังทั้งหมดได้หรือไม่

ใช่. สเตรนเกจของ VW ระดับพลเรือนส่วนใหญ่มีระดับการกันน้ำ IP68 และได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานใต้น้ำในสภาพแวดล้อมทางทะเล โครงสร้างกักเก็บน้ำ และสภาพพื้นดินที่อิ่มตัว แบบจำลองการฝังที่ใช้ในการตรวจสอบเขื่อนและฐานรากชายฝั่งจะดำเนินการเป็นประจำใต้ระดับน้ำหรือภายในตัวโครงสร้างกักเก็บน้ำตลอดอายุการใช้งานการออกแบบ

4. อะไรคือความแตกต่างระหว่าง Surface-Mount และ Embedment Strain Gauge?

เกจแบบยึดติดบนพื้นผิวจะถูกติดตั้งที่ด้านนอกของโครงสร้างที่มีอยู่ — ยึดด้วยอีพอกซีหรือยึดด้วยสลักเกลียว — หลังจากการก่อสร้างเสร็จสมบูรณ์ วัดความเครียดที่พื้นผิวโครงสร้าง เกจฝังจะถูกโยนลงในคอนกรีตสดโดยตรงในระหว่างการก่อสร้าง และวัดความเครียดภายในตัวขององค์ประกอบโครงสร้าง เกจฝังตัวให้ข้อมูลเกี่ยวกับสถานะความเค้นภายในของคอนกรีตมวล ซึ่งเครื่องมือพื้นผิวไม่สามารถเข้าถึงได้ และจะคงอยู่กับที่อย่างถาวรโดยเป็นส่วนหนึ่งของโครงสร้าง

5. สเตรนเกจทำงานร่วมกับแพลตฟอร์มตรวจสอบสุขภาพเชิงโครงสร้างสมัยใหม่ได้อย่างไร

เกจวัดความเครียด VW อัจฉริยะพร้อมเอาต์พุต RS-485 แบบดิจิทัลเชื่อมต่อโดยตรงกับเครื่องบันทึกข้อมูลที่เข้ากันได้ ซึ่งส่งการอ่านไปยังแพลตฟอร์มการตรวจสอบบนคลาวด์หรือในองค์กรผ่านเครือข่ายมือถือ ดาวเทียม หรือแบบมีสาย แพลตฟอร์มเหล่านี้แสดงข้อมูลความเครียดแบบเรียลไทม์ ใช้เกณฑ์การแจ้งเตือน และสร้างรายงานอัตโนมัติสำหรับทีมปฏิบัติตามข้อกำหนดและบำรุงรักษา การบูรณาการต้องใช้ฮาร์ดแวร์เครื่องบันทึกข้อมูลที่เข้ากันได้และการเชื่อมต่อเครือข่ายที่ไซต์การตรวจสอบ ซึ่งควรระบุทั้งสองอย่างควบคู่ไปกับการเลือกเซ็นเซอร์ในขั้นตอนการวางแผนโครงการ
