เกจวัดความเครียดของลวดแบบสั่นกับเกจวัดความเครียดทางไฟฟ้า: ความแตกต่างที่สำคัญ

1. การเลือกสเตรนเกจที่เหมาะสมในโครงการวิศวกรรม

ความต้องการทั่วโลกสำหรับการตรวจสอบสุขภาพเชิงโครงสร้าง (SHM) ในโครงสร้างพื้นฐานกำลังเติบโตอย่างรวดเร็ว การวัดความเครียดที่แม่นยำมีบทบาทสำคัญในการรับรองความปลอดภัยของโครงการ ความทนทานในระยะยาว และการปฏิบัติตามกฎระเบียบ โดยทั่วไปผู้จัดการโครงการจะเลือกระหว่างเทคโนโลยีหลักสองเทคโนโลยี ได้แก่ สเตรนเกจลวดแบบสั่น (VWSG) และสเตรนเกจทางไฟฟ้า (ESG) บทความนี้นำเสนอการเปรียบเทียบสเตรนเกจที่ครอบคลุมเพื่อช่วยให้วิศวกร ผู้รับเหมา และทีมจัดซื้อเลือกโซลูชันที่เหมาะสมสำหรับโครงการเฉพาะของตน

2. หลักการทำงาน: แต่ละเทคโนโลยีวัดความเครียดอย่างไร

2.1 เครื่องวัดความเครียดลวดสั่น (โฟล์คสวาเก้น)

VWSG ทำงานตามการเปลี่ยนแปลงความถี่ของลวดแรงดึงภายในเซ็นเซอร์ ความเค้นของโครงสร้างทำให้เกิดการเปลี่ยนแปลงของความตึงในเส้นลวดนี้ ซึ่งนำไปสู่การเปลี่ยนความถี่ที่วัดได้ สัญญาณที่สร้างขึ้นนี้เป็นสัญญาณดิจิทัลโดยเนื้อแท้ ซึ่งหมายความว่าสัญญาณจะยังคงมีเสถียรภาพแม้ว่าจะส่งสัญญาณในระยะทางไกลก็ตาม ข้อมูลเชิงลึกที่สำคัญสำหรับวิศวกรก็คือ สัญญาณตามความถี่นี้เป็นสัญญาณดิจิทัลโดยธรรมชาติ และยังคงมีความเสถียรสูงแม้ว่าจะส่งสัญญาณในระยะทางไกลก็ตาม นี่คือข้อได้เปรียบที่สำคัญของเทคโนโลยี VWSG ในสภาพแวดล้อมที่รุนแรง

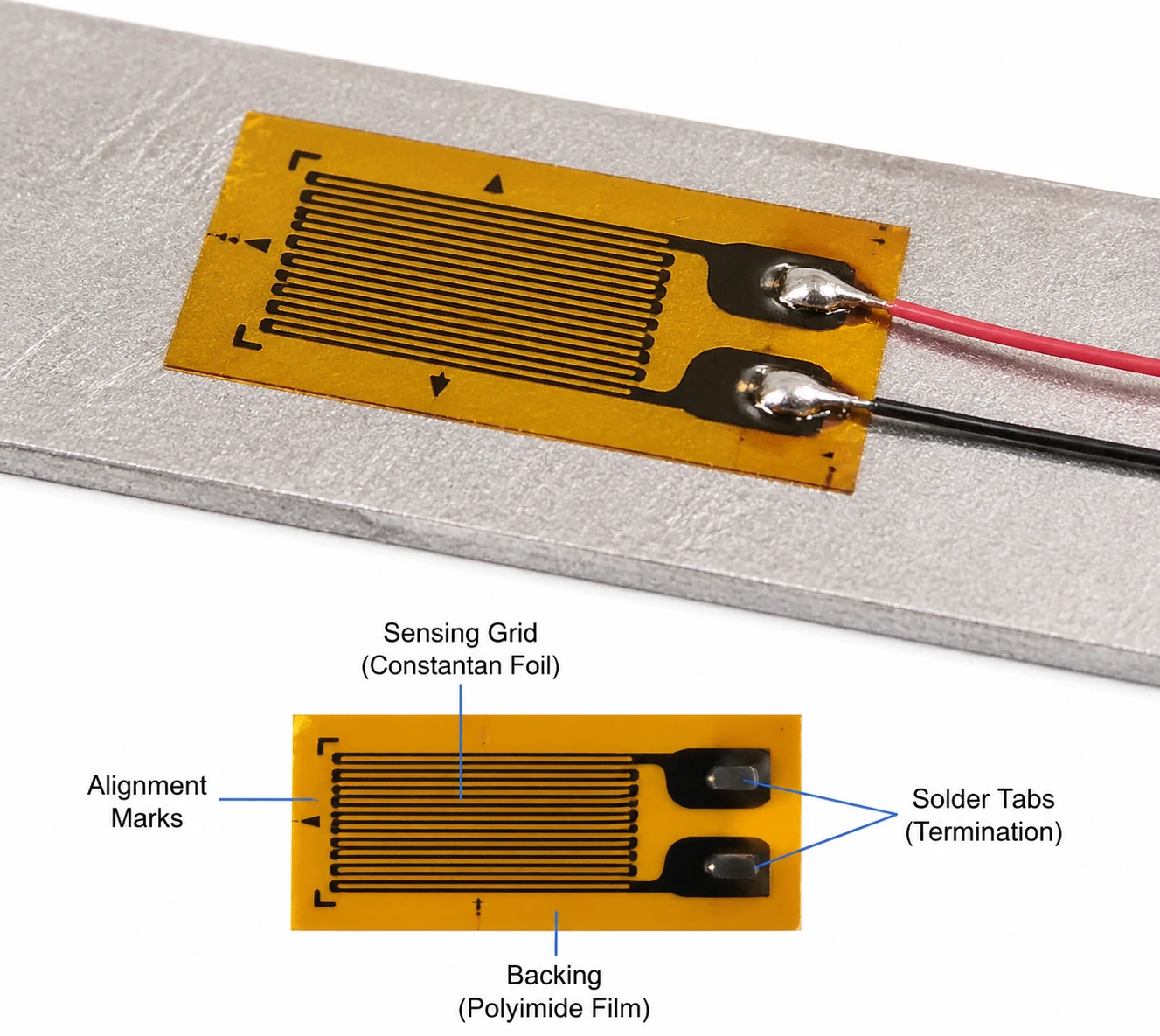

2.2 เกจวัดความเครียดทางไฟฟ้า (ESG)

สเตรนเกจไฟฟ้าหรือสเตรนเกจวัดความต้านทาน ทำงานตามการเปลี่ยนแปลงความต้านทานไฟฟ้า ความเครียดทางกายภาพทำให้เกิดการเปลี่ยนแปลงความต้านทาน ซึ่งวงจรสะพานวีทสโตนจะแปลงเป็นเอาท์พุตแรงดันไฟฟ้าที่วัดได้ ระบบอะนาล็อกนี้ต้องการการปรับสภาพสัญญาณและการขยายสัญญาณอย่างระมัดระวังเพื่อสร้างข้อมูลที่ใช้งานได้ ข้อมูลเชิงลึกที่สำคัญคือ ESG เป็นเลิศในการตรวจจับการเปลี่ยนแปลงระดับจุลภาค แต่มีความเสี่ยงต่อการถูกรบกวนจากสิ่งแวดล้อมมากกว่าอย่างมาก

3. การเปรียบเทียบประสิทธิภาพ: ความแม่นยำ ความเสถียร และความไว

3.1 ความแม่นยำในการวัด

สเตรนเกจแบบไฟฟ้าให้ความแม่นยำในระยะสั้นสูง ในทางตรงกันข้าม สเตรนเกจลวดแบบสั่นให้ความแม่นยำในระยะยาวที่เชื่อถือได้เป็นพิเศษ

3.2 ความมั่นคงในระยะยาว

VWSG เป็นเลิศในโครงการติดตามผลเป็นเวลาหลายปี เนื่องจากกลไกทางกายภาพของมันต้านทานการเคลื่อนตัวโดยธรรมชาติ ESG มักจะประสบปัญหาในการใช้งานในระยะยาว ESG มีแนวโน้มสูงที่จะส่งสัญญาณการเคลื่อนตัวและผลกระทบของอุณหภูมิที่ไม่พึงประสงค์เมื่อเวลาผ่านไป

3.3 ความไวและความละเอียด

ESG มีความไวที่เหนือกว่า ทำให้เหมาะมากขึ้นสำหรับการวัดไมโครสเตน ทำการทดสอบในห้องปฏิบัติการ และบันทึกการเปลี่ยนแปลงการวัดแบบไดนามิก VWSG ทำงานด้วยความละเอียดที่ต่ำกว่าเล็กน้อย ทำให้เหมาะสำหรับการตรวจสอบโหลดแบบคงที่และที่เปลี่ยนแปลงช้า

4. ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: สิ่งใดทำงานได้ดีกว่าในสภาวะที่ไม่เอื้ออำนวย

4.1 ความต้านทานต่ออุณหภูมิ

การเปลี่ยนแปลงของอุณหภูมิส่งผลกระทบต่อเซนเซอร์ตรวจติดตามสุขภาพโครงสร้างทั้งหมด VWSG มีการชดเชยอุณหภูมิในตัว ซึ่งช่วยให้กระบวนการรวบรวมข้อมูลมีความคล่องตัวมากขึ้น ESG จำเป็นต้องมีกลไกการชดเชยจากภายนอกเพื่อรักษาความสมบูรณ์ของข้อมูลในระหว่างที่อุณหภูมิผันผวน

4.2 ความชื้น การกัดกร่อน และฝุ่น

VWSG ได้รับการปิดผนึกอย่างสมบูรณ์กับองค์ประกอบต่างๆ ซึ่งทำให้เหมาะอย่างยิ่งสำหรับการใช้งานแบบฝังตัว ESG มีความไวสูงต่อคุณภาพการติดตั้ง และต้องการการปกป้องจากภายนอกอย่างมากเพื่อให้รอดพ้นจากความชื้นและฝุ่น

4.3 การรบกวนทางแม่เหล็กไฟฟ้า (EMI)

VWSG มีภูมิต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าโดยสมบูรณ์ เนื่องจากต้องใช้สัญญาณความถี่ ESG ยังคงไวต่อ EMI อย่างมากเนื่องจากจะส่งสัญญาณอะนาล็อก ภูมิคุ้มกันนี้ให้มุมการขายที่แข็งแกร่งสำหรับการใช้เซ็นเซอร์ VWSG ในโครงการโครงสร้างพื้นฐานที่สำคัญ พวกมันทำงานได้ดีเป็นพิเศษในบริเวณชายฝั่ง อุโมงค์ใต้ดิน และเขื่อนขนาดใหญ่

5. การติดตั้งและบำรุงรักษา: ข้อควรพิจารณาในทางปฏิบัติสำหรับวิศวกร

5.1 ความซับซ้อนในการติดตั้ง

ESG ต้องการกระบวนการติดตั้งที่พิถีพิถัน ช่างเทคนิคต้องทำการเตรียมพื้นผิวอย่างแม่นยำ และให้แน่ใจว่ามีการติดกาวที่สำคัญเพื่อให้อ่านค่าได้อย่างแม่นยำ VWSG มอบประสบการณ์การติดตั้งที่แข็งแกร่งยิ่งขึ้น พนักงานสามารถปรับ VWSG สำหรับการฝังคอนกรีตโดยตรงได้อย่างง่ายดาย โดยไม่กระทบต่อเซ็นเซอร์

5.2 ข้อกำหนดในการบำรุงรักษา

ESG มีความเสี่ยงต่อความล้มเหลวสูงกว่าในภาคสนาม ผู้ปฏิบัติงานต้องทำการสอบเทียบบ่อยครั้งเพื่อให้ ESG ทำงานได้อย่างถูกต้อง VWSG ต้องการการบำรุงรักษาเพียงเล็กน้อยเมื่อติดตั้งแล้ว ความทนทานนี้ส่งผลให้ VWSG มีอายุการใช้งานยาวนานมาก

6. ความเข้ากันได้ของระบบการได้มาและการตรวจสอบข้อมูล

6.1 การส่งสัญญาณ

VWSG จัดการกับการส่งสัญญาณระยะไกลได้อย่างง่ายดาย โดยส่งสัญญาณที่แม่นยำได้ไกลหลายกิโลเมตร ESG ประสบปัญหากับสายเคเบิลที่ยาวและถูกจำกัดอย่างรุนแรงจากสัญญาณรบกวน

6.2 การบูรณาการกับระบบ SHM

เซ็นเซอร์ทั้งสองประเภทมีการผสานรวมกับเครือข่ายการตรวจสอบสุขภาพเชิงโครงสร้างที่ทันสมัย รับประกันความเข้ากันได้กับเครื่องบันทึกข้อมูลมาตรฐาน พวกเขาเชื่อมต่อกับแพลตฟอร์มการตรวจสอบ IoT และระบบตรวจสอบระยะไกลได้อย่างราบรื่น ความสามารถในการทำงานร่วมกันนี้เป็นโอกาสที่ดีในการแนะนำโซลูชันการตรวจสอบที่สมบูรณ์แก่ลูกค้า

7. การใช้งานทั่วไป: โดยที่เซ็นเซอร์แต่ละตัวทำงานได้ดีที่สุด

7.1 การใช้งานเกจวัดความเครียดของลวดแบบสั่น

• เขื่อนและสถานีไฟฟ้าพลังน้ำ
• สะพานและอุโมงค์
• รากฐานที่ล้ำลึก
• การติดตามความลาดชันและธรณีเทคนิค

7.2 การใช้งานเกจวัดความเครียดทางไฟฟ้า

• การทดสอบในห้องปฏิบัติการ
• การวิจัยและพัฒนาด้านการบินและอวกาศและยานยนต์
• การทดสอบโครงสร้างระยะสั้น
• การวัดไดนามิกความถี่สูง

8. ต้นทุนเทียบกับมูลค่า: งบประมาณระยะสั้นเทียบกับ ROI ระยะยาว

เมื่อวิเคราะห์ตัวเลือกลวดสั่นและสเตรนเกจความต้านทาน ทีมจะต้องมองให้ไกลกว่าราคาซื้อเริ่มแรก ESG เสนอต้นทุนเริ่มต้นที่ต่ำกว่า อย่างไรก็ตาม การบำรุงรักษาและการเปลี่ยนชิ้นส่วนบ่อยครั้งส่งผลให้ต้นทุนตลอดอายุการใช้งานของ ESG สูงขึ้นมาก VWSG ต้องการการลงทุนล่วงหน้าที่สูงกว่า เมื่อเวลาผ่านไป VWSG จะช่วยลดต้นทุนการบำรุงรักษาและการเปลี่ยนทดแทน ข้อมูลเชิงลึกด้านการจัดซื้อที่สำคัญคือต้นทุนรวมในการเป็นเจ้าของ (TCO) มีความสำคัญมากกว่าในโครงการขนาดใหญ่ที่ใช้เวลานานหลายปี

9. คู่มือการตัดสินใจ: วิธีเลือกสเตรนเกจที่เหมาะสมสำหรับโครงการของคุณ

9.1 เกณฑ์การคัดเลือกคีย์

ทีมจัดซื้อจะต้องประเมินปัจจัยหลักหลายประการก่อนตัดสินใจเลือกเซ็นเซอร์ขั้นสุดท้าย คุณต้องพิจารณาระยะเวลารวมของโครงการและสภาพแวดล้อมเฉพาะที่ไซต์งาน คุณต้องกำหนดความแม่นยำที่จำเป็น ร่างข้อจำกัดด้านงบประมาณที่เข้มงวด และประเมินความเป็นไปได้ในการติดตั้งโดยรวม

9.2 ตารางเปรียบเทียบด่วน

ปัจจัย	ลวดสั่น	ไฟฟ้า
ความมั่นคง	ยอดเยี่ยม	เฉลี่ย
ความไว	เฉลี่ย	ยอดเยี่ยม
ความทนทาน	ยอดเยี่ยม	ต่ำ
ต้นทุน (เริ่มต้น)	สูงกว่า	ต่ำกว่า

10. บทสรุป: การจับคู่เทคโนโลยีกับความต้องการของโครงการ

ไม่มีโซลูชัน "ขนาดเดียวที่เหมาะกับทุกคน" เมื่อเลือกเซนเซอร์โครงสร้าง โดยสรุป VWSG เป็นตัวเลือกที่เหนือกว่าสำหรับการตรวจสอบระยะยาวในสภาพแวดล้อมที่รุนแรง ESG ยังคงเป็นเครื่องมือที่ดีที่สุดสำหรับการใช้งานการทดสอบระยะสั้นที่มีความแม่นยำสูง

เราขอเชิญผู้อ่านขอคำปรึกษาด้านเทคนิคกับทีมวิศวกรของเรา เราสามารถช่วยให้คุณได้รับโซลูชันเซ็นเซอร์ที่ปรับแต่งได้ และหารือเกี่ยวกับข้อกำหนดเฉพาะของโครงการของคุณอย่างเจาะลึก ติดต่อเราเพื่อรับโซลูชันการตรวจสอบความเครียดที่ปรับให้เหมาะกับโครงการโครงสร้างพื้นฐานครั้งต่อไปของคุณ

[ติดต่อเราตอนนี้!]

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างที่สำคัญระหว่างสเตรนเกจลวดแบบสั่นและสเตรนเกจทางไฟฟ้า?

ความแตกต่างที่สำคัญอยู่ที่หลักการทำงาน VWSG อาศัยการเปลี่ยนความถี่ของลวดแรงดึงเพื่อวัดความเครียด ในขณะที่ ESG วัดความเครียดผ่านการเปลี่ยนแปลงของความต้านทานไฟฟ้า

2. Strain Gauge ใดดีกว่าสำหรับโครงการโครงสร้างพื้นฐานระยะยาว

เกจวัดความเครียดลวดแบบสั่นจะดีกว่าสำหรับโครงการระยะยาว มีความต้านทานโดยธรรมชาติต่อการเบี่ยงเบนของสัญญาณ และทนทานต่อสภาวะแวดล้อมที่รุนแรงในช่วงหลายปีได้อย่างง่ายดาย

3. เหตุใดสเตรนเกจแบบไฟฟ้าจึงประสบปัญหากับการส่งสัญญาณทางไกล

สเตรนเกจไฟฟ้าจะส่งสัญญาณแรงดันไฟฟ้าแบบอะนาล็อก สัญญาณแอนะล็อกนี้จะลดลงเมื่อใช้สายเคเบิลยาว และรับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) และสัญญาณรบกวนได้อย่างง่ายดาย

4. ฉันสามารถฝังสเตรนเกจไฟฟ้าลงในคอนกรีตโดยตรงได้หรือไม่

แม้ว่าจะเป็นไปได้ แต่ก็ไม่แนะนำหากไม่มีการป้องกันภายนอกที่ครอบคลุม VWSG ได้รับการปิดผนึกอย่างสมบูรณ์และมีความทนทานตามธรรมชาติ ทำให้เป็นมาตรฐานอุตสาหกรรมสำหรับการฝังคอนกรีตโดยตรง

5. ตัวเลือกใดให้ผลตอบแทนจากการลงทุน (ROI) ดีกว่า?

สำหรับโครงการระยะสั้นหรือห้องปฏิบัติการ ESG ให้ ROI ที่ดีกว่าเนื่องจากมีต้นทุนเริ่มต้นที่ต่ำกว่า สำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่หรือหลายปี VWSG ให้ ROI ที่ดีกว่าอย่างมาก เนื่องจากต้นทุนรวมในการเป็นเจ้าของลดลงเนื่องจากความต้องการการบำรุงรักษาและการเปลี่ยนน้อยที่สุด
